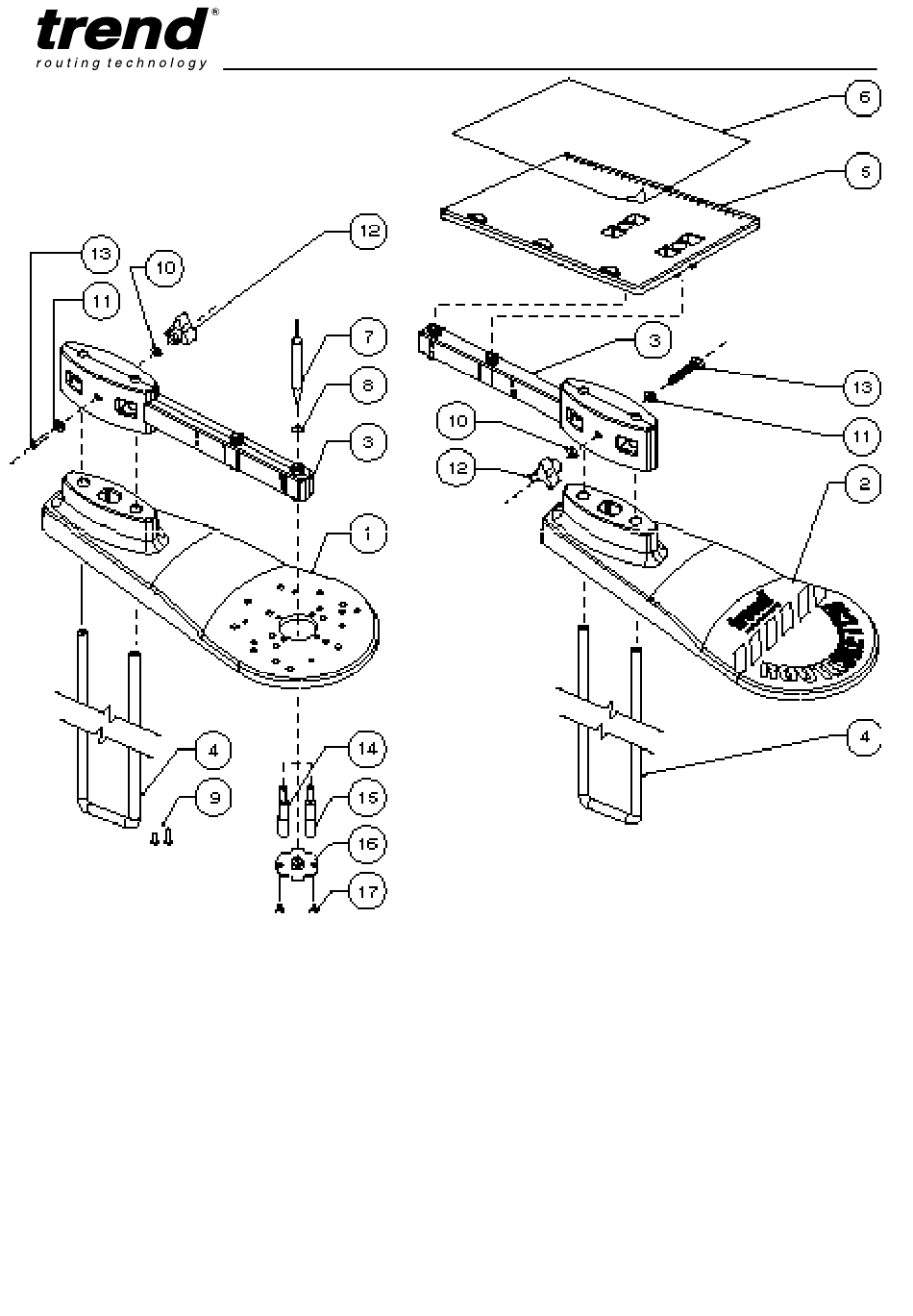

ASSEMBLAGE
1. Base défonceuse
2. Base dessins
3. Bras
4. Barre "U"
5. Plaque dessins
6. Plaque transparente
7. Pointe double (Ø 3mm)
8. Bague en 'O'
9. Vis pour défonceuse
10. Rondelle
11. Rondelle étoile
12. Bouton M5
13. Vis M5 x 60mm
14. Pointe d'alihnement 1/4"
15. Pointe d'alignement 8mm
16. Douille d'alignement 16mm
17. Vis douille de guidage
ROUTASKETCH
Instructions d'assemblage
n Assemblez les barres en U (4) aux bases
(1) et (2). Assurez vous que la barre (4) est
fixée fermement à la base.
n Fixez la plaque support dessin (5) à l'un des
bras (3).
n Assemblez l'ensemble (5 & 3) à la barre en U
(4) et à la base de dessin (2). Maintenez en
position avec la vis (13), rondelle grower (11),
rondelle (10) et bouton (12).
n Assemblez le bras restant (3) au barres
verticales de la base de défonceuse (1 & 4).
Maintenez en place avec la vis (13), rondelle
grower (11), rondelle (10) et bouton (12).
n La pointe double (7) avec l'anneau (8) installé
peut maintenant être placé en position dans
le bras de la base défonceuse.
