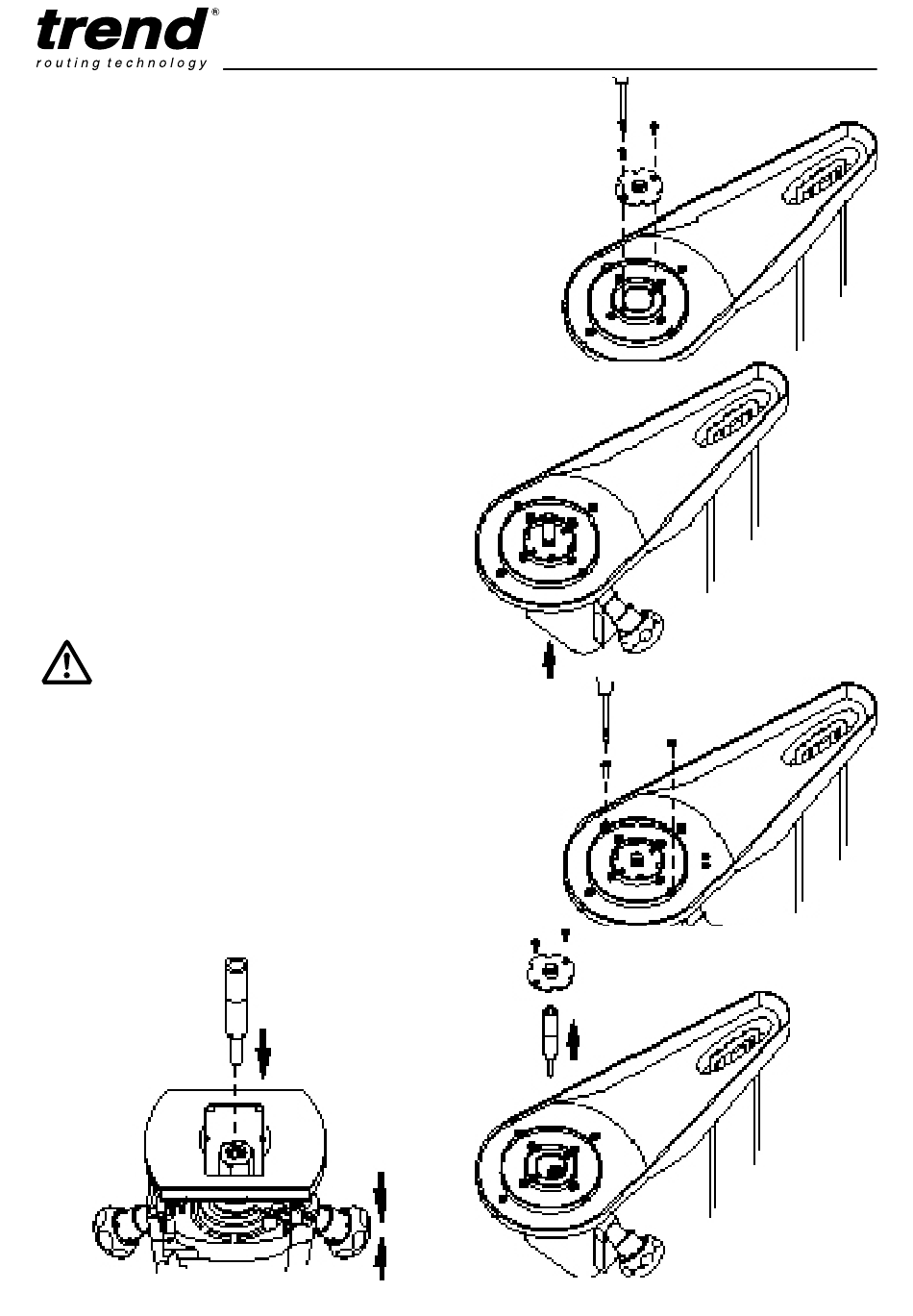

Alignement de la cocentricité
Défonceuse/Pointe
n Installez la douille (16) à la base défonceuse
(1) à l'aide des vis (17) fournis. Les vis
devraient se serrer dans les 2 inserts en
cuivre. N'exagérez pas le serrage.
n Deux pointes d'alignement sont fournis,
selon que votre pince est une 6,35 ou 8 mm,
pointes (14) et (15) respectivement. Pour
installer la pointe d'alignement, abaissez la
base de la défonceuse et bloquez en position.
Installez pointe (14 ou 15) dans la pince et
serrez à la main l'écrou.
n Pivotez la base jusqu'à ce que les trous de
fixation aparaissent. En employant les vis
correspondants fixez la défonceuse sur la
base du Routasketch, relachez l'abaissement
de la défonceuse, enlevez la pointe (14 ou
15) et la douille (16). L'alignement est ainsi
correct.
IMPORTANT!
Vérifiez régulièrement les vis et
la cocentricité.
n Installez la fraise (en V ou une droite de 3mm
de dia. selon le côté de la pointe employée)
et réglez la profondeur de passe. En général
une passe de 2 à 3 mm suffit. Pour des
dessins avec des traits plus proches la
profondeur de coupe doit être réduite de
façon à ce que les lignes ne se touchent pas.
ROUTASKETCH
-6-
