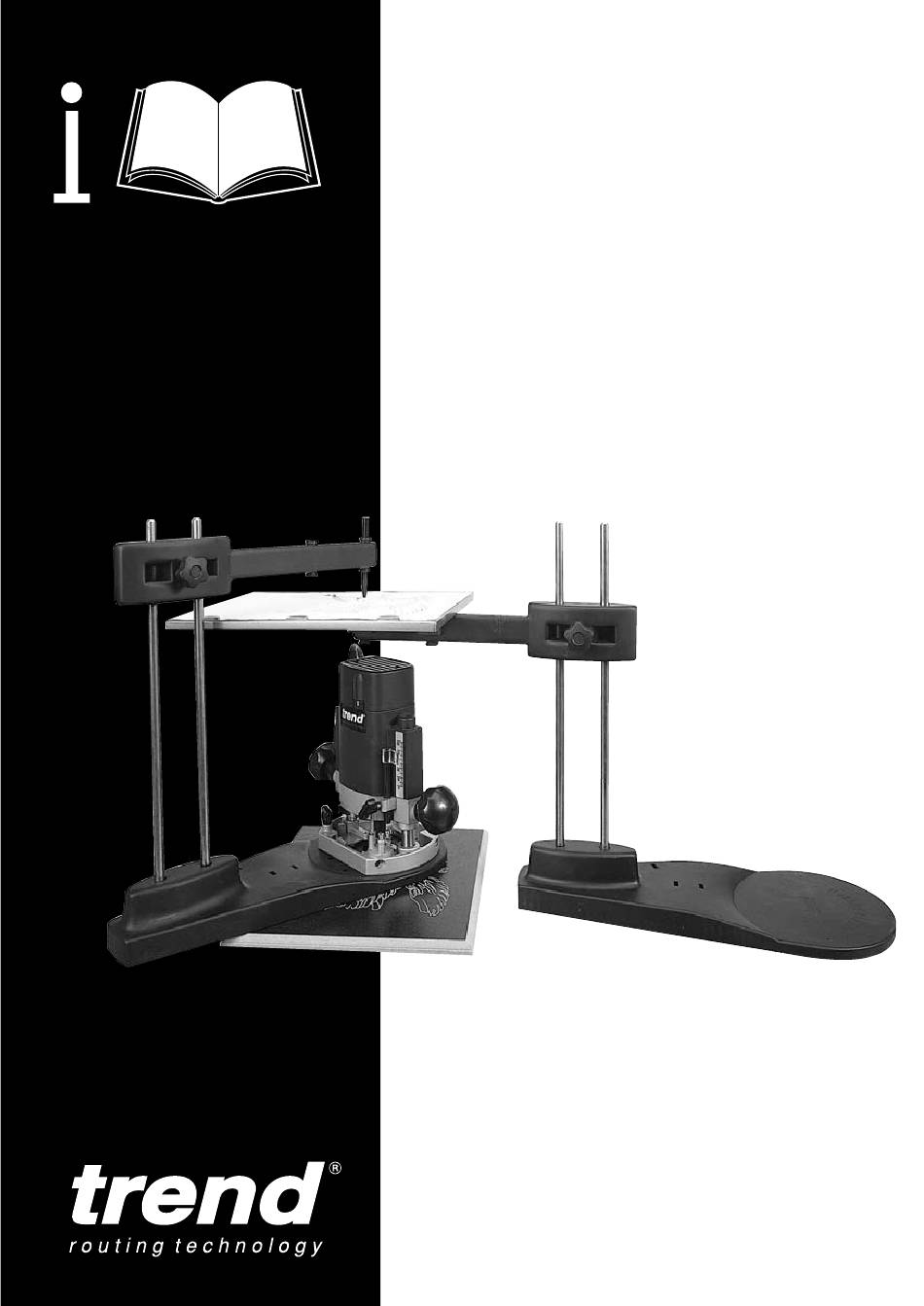

- Page 1 ROUTASKETCH International Patent No.: PCT/GB01/02290...
- Page 2 Liste et description du contenu _________ 2 de ce produit Trend. Précautions de sécurité – Entretien des fraises _________________ 3 Le Routasketch permet au utilisateurs de – Conseils utiles ______________________ 3 défonceuses de petite ou moyenne gamme de copier des dessins, des esquisses, d’écrire et de Assemblage graver en suivant une ligne tracée.
- Page 3 ROUTASKETCH Contenu et description des pièces 1 x Plaque dessin 2 x Bras 1 x Acetate transparent 1 x Base défonceuse 1 x Ensemble dessins 2 x Vis M5 x 60mm 1 x Base table 2 x Rondelles Grower 2 x Rondelles...
- Page 4 ROUTASKETCH PRECAUTIONS DE SECURITE n Débranchez toujours la défonceuse pince de façon régulière. du secteur lorsque vous effectuer des changements de fraises ou leur ajustage. Conseils utiles n Portez toujours des lunettes de protection. n Surveillez votre vitesse d’avance au bruit n Portez une protection auditive lorsque vous du moteur.
- Page 5 ROUTASKETCH ASSEMBLAGE Instructions d’assemblage 1. Base défonceuse n Assemblez les barres en U (4) aux bases 2. Base dessins (1) et (2). Assurez vous que la barre (4) est 3. Bras fixée fermement à la base. 4. Barre “U” n Fixez la plaque support dessin (5) à l’un des 5.
- Page 6 OFS50, 720 C x 2 IMPORTANT! B&D SR100 C x 2 B&D BD66, BW67 C x 2 Le Routasketch n’est adapté B&D BD780(E), KW780(E), qu’aux défonceuses de 799, 800(E) C x 2 k moyenne et petite puissance. BOSCH POF52, 400, 500A,...
- Page 7 Pivotez la base jusqu’à ce que les trous de fixation aparaissent. En employant les vis correspondants fixez la défonceuse sur la base du Routasketch, relachez l’abaissement de la défonceuse, enlevez la pointe (14 ou 15) et la douille (16). L’alignement est ainsi correct.
- Page 8 ROUTASKETCH UTILISATION Installation du Routasketch n Selectionnez le dessin à copier et assemblez n Fixez fermement la pièce à l’aide de presses. avec la feuille transparente (6) sur la plaque L’assemblage supportant le dessin doit se support (5), à l’aide des clips fournis pour situer directement au dessus de la pièce.
- Page 9 ROUTASKETCH IDEES DE DESSINS n Le Routasketch peut être employé pour le fraisage de lettres, dessins, et gravures en simplement suivant un dessin ou une pièce déja existante. n Une sélèction de 20 dessins est fourni avec votre Routasketch. Ceux ci sont utilisables dans une chambre d’enfant, cuisine, salle de...
- Page 10 ROUTASKETCH ROUTASKETCH SPARE PARTS LIST v1.0 06/2001 Item Qty. Description Ref. Base pour défonceuse WP-RSK/01 Base table WP-RSK/02 Bras WP-RSK/03 Barre en U WP-RSK/04 Plaque pour dessin WP-RSK/05 Feuille transparente WP-RSK/06 Pointe suiveuse double WP-RSK/07 Bague en O WP-RSK/08 Visserie WP-RSK/09 Rondelle 6.3mm x 9.8mm x 1.0mm...
- Page 11 WWW: _________________www.trendm.co.uk RECYCLABLE © Copyright Trend 2001. No part of this publication may be reproduced, stored or transmitted in any form without prior permission. Our policy of continuous improvement means that specifications may change without notice. Trend Machinery and Cutting Tools...
