Régulation de reprise - 1 batterie chaude
Synco™ 100 RLM162
Caisson de traitement d'air avec batterie chaude
Utilisation
Schéma de
l'installation
Schéma de
Contrôle de la température
fonctionnement
Description du
Configuration de base
fonctionnement
Régulation
Composants de
l'installation
& Fonctionnalités
•
Siemens Building Technologies
HVACProducts
•
Bâtiments commerciaux
•
Magasins
•
Immeubles de bureaux
•
Gymnases
•

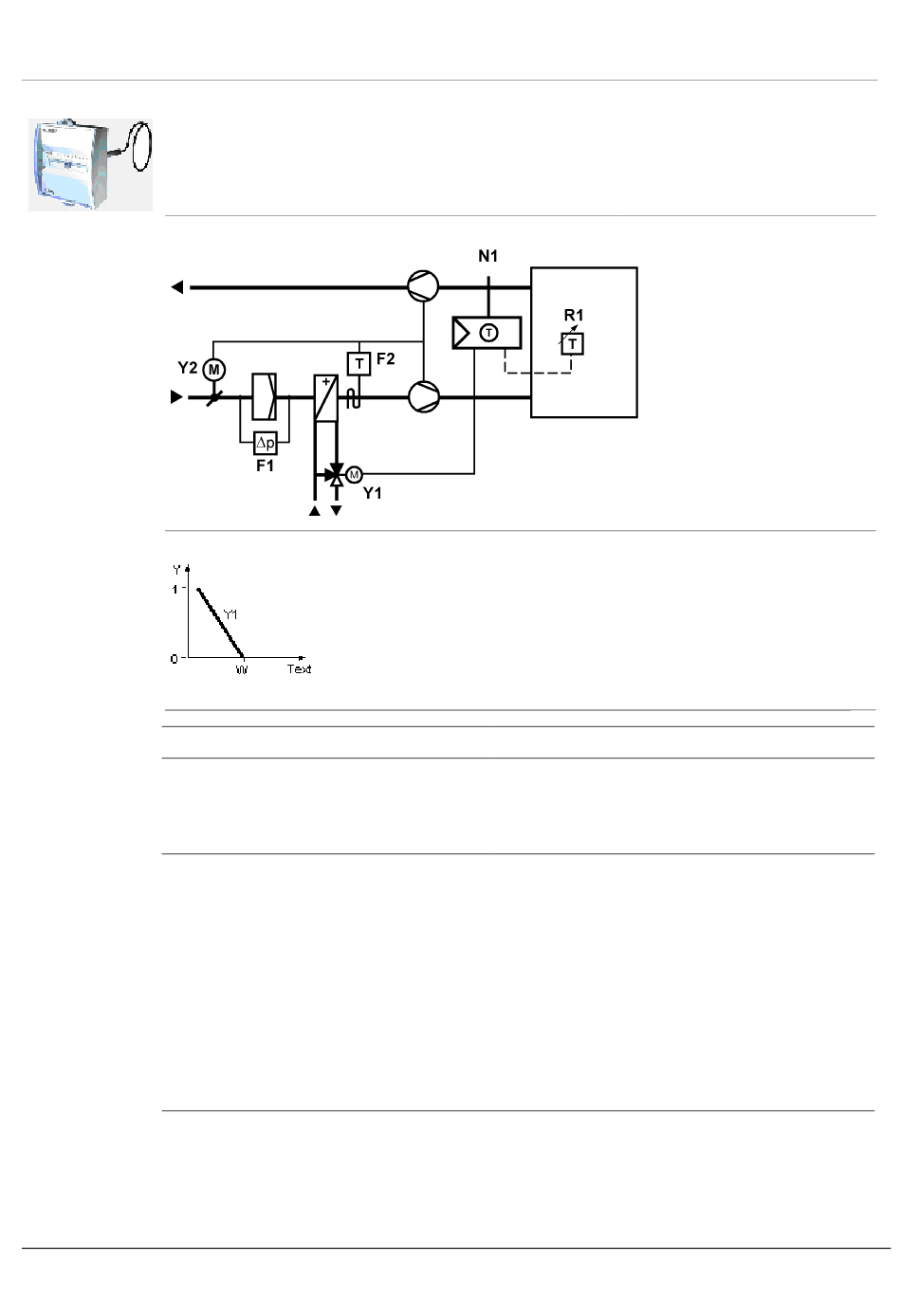

Le régulateur (N1) avec sa sonde inté-
grée contrôle la température de reprise et
agit sur la vanne modulante de la batterie
chaude (Y1)
Montage aéraulique Soufflage
Batterie chaude à eau
•
Le thermostat (F2) de protection antigel
indépendant du régulateur agit si néces-
saire, en ouvrant la vanne de chaud (Y1),
en fermant le volet d'air neuf (Y2), et en
coupant les ventilateurs
Ventilateurs
Le servomoteur de volet d'air à retour à
zéro (Y2) possède un contact auxiliaire
pour la commande des ventilateurs
Filtre air soufflé
•
Pressostat différentiel (F1) pour le
contrôle de l'encrassement du filtre
Extensions
•
•
Text
= Température de reprise
W
= Consigne
Y
= Signal de sortie
Y1
= Séquence de fonctionnement
Extensions
•
Potentiomètre de décalage de consigne (R1)
Mode de fonctionnement
•
Horloge externe
ADAO02 LM1 FR a
Potentiomètre de décalage
de consigne
Horloge externe
10.02.04
1
