Manuels Connexes pour thomann Fun Generation PinSpot LED 3W 6,5K
Sommaire des Matières pour thomann Fun Generation PinSpot LED 3W 6,5K

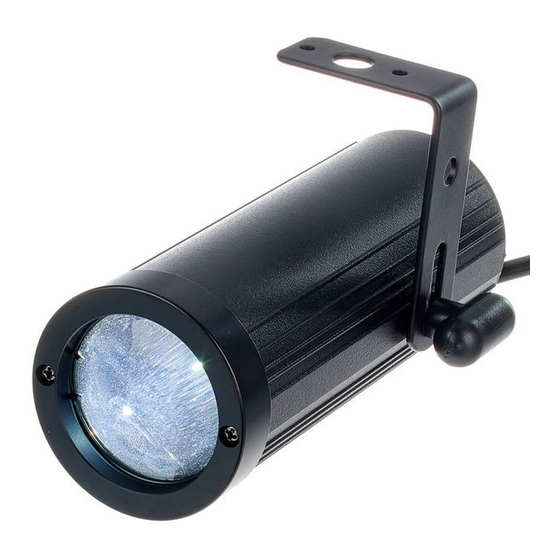

- Page 1 PinSpot LED 3W 6,5K PinSpot notice d'utilisation...
- Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 05.06.2018, ID : 427154...
- Page 3 Table des matières Table des matières Consignes de sécurité..........................4 Performances............................... 9 Installation..............................10 Connexions et éléments de commande..................13 Données techniques..........................15 Nettoyage..............................16 Changer la lentille........................... 17 Protection de l’environnement......................18 PinSpot LED 3W 6,5K...
- Page 4 Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil est conçu pour produire un effet d’éclairage électronique au moyen de la tech- nique LED. L'appareil est conçu pour une utilisation professionnelle et n’est pas adapté pour une utilisation dans les ménages. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation.
- Page 5 Consignes de sécurité Sécurité DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires).
- Page 6 Consignes de sécurité DANGER ! Décharge électrique due aux tensions élevées circulant à l’intérieur de l’appareil Des pièces sous haute tension sont installées à l’intérieur de l’appareil. Ne démontez jamais les caches de protection. Les pièces à l’intérieur de l’appareil ne nécessitent aucun entretien de la part de l’utilisateur.
- Page 7 Consignes de sécurité AVERTISSEMENT ! Blessures des yeux dues à une intensité lumineuse élevée Ne regardez jamais directement dans la source lumineuse. REMARQUE ! Risque d’incendie Ne recouvrez jamais les fentes d’aération. Ne montez pas l’appareil à proximité directe d’une source de chaleur. Tenez l’appareil éloigné des flammes nues. REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur.
- Page 8 Consignes de sécurité REMARQUE ! Alimentation électrique Avant de raccorder l’appareil, contrôlez si la tension indiquée sur l’appareil corres- pond à la tension de votre réseau d’alimentation local et si la prise de courant est équipée d’un disjoncteur différentiel. En cas de non-observation, l’appareil pour- rait être endommagé...
- Page 9 Performances Performances Projecteur LED PinSpot puissant Caractéristiques particulières de l’appareil : 3 watt CREE XPE2 LED lumière blanche de 6500 K Angle de dispersion : 3° à 10° (lentille fournie) Étrier de montage réglable Construction compacte et légère PinSpot LED 3W 6,5K...
- Page 10 Installation Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’appareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. AVERTISSEMENT ! Risque de blessures par la chute de l'appareil Assurez-vous que le montage soit conforme aux normes et consignes en vigueur...
- Page 11 Installation REMARQUE ! Risque de surchauffe Assurez une ventilation suffisante. La température ambiante doit toujours être inférieure à 40 °C. REMARQUE ! Utilisation de trépieds En cas de montage de l’appareil sur un trépied, veillez à ce qu’il soit stable et que le poids de l’appareil ne dépasse pas la capacité...
- Page 12 Installation Le câble de retenue doit être glissé par l'œillet pour la corde de sécurité sur la face arrière de l'appareil. PinSpot...
- Page 13 Connexions et éléments de commande Connexions et éléments de commande PinSpot LED 3W 6,5K...
- Page 14 Connexions et éléments de commande 1 Étrier de montage 2 Vis de blocage pour l'étrier de montage. 3 Bague de fixation pour la lentille 4 Lentille PinSpot...
- Page 15 Données techniques Données techniques Agent lumineux 3 W CREE XPE2 LED lumière blanche de 6500 K Angle de dispersion 3° ou 10° Alimentation 100 – 240 V 50/60 Hz Puissance consommée 3,5 W Dimensions (L × H × P) 160 mm × 105 mm × 67 mm Poids 0,6 kg PinSpot LED 3W 6,5K...
- Page 16 Nettoyage Nettoyage Lentilles optiques Nettoyez les lentilles optiques accessibles de l’extérieur afin d’optimiser la puissance lumi- neuse. La fréquence du nettoyage dépend de l’environnement de fonctionnement : les envi‐ ronnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de pous‐ sières importants sur le système optique de l’appareil.
- Page 17 Changer la lentille Changer la lentille Le projecteur est livré avec une lentille de 3° et une de 10°. Voici comment changer la len- Tournez la bague de support de la lentille dans le sens anti-horaire et retirez-la. tille : Retirer la lentille avec précaution.
- Page 18 Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plas- tique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage.
- Page 20 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
