LOCKZONE Ceiling a
Installation - Équilibrage – Maintenance
Accessoires
Plenum d'équilibrage:
L'ALS est réalisée en tôle galvanisé. Il contient un registre
d'équilibrage démontable, une prise de mesure fixe ainsi qu'un
revêtement insonorisant avec couche superficielle renforcée,
conforme à la classe antifeu B-s1,d0 et NE ISO 11925-2.
Le plenum d'équilibrage est également disponible en version
compacte lorsque la hauteur de montage est réduite. Dans ce
cas, le plenum d'équilibrage est fourni sans manchon de sortie.
Le plenum d'équilibrage est disponible avec 1 ou 2 transitions
entre l'entrée et la sortie.
Cadre:
SAR K. Pour une intégration esthétique de l'unité de diffusion
.
en position abaissée
Adaptateur:
ADAPTER, pour l'adaptation de plusieurs variantes et types
de faux plafonds: Ecophon, Gyproc, Dampa, etc. Également
conçu pour les plafonds à profilés de tailles particulières, par
exemple 625 x 625 ou 675 x 675.
Installation
Lors du retrait du panneau pour installer le diffuseur (voir
figure 1), introduire un objet mince, par ex. Carte Quick Access
ou similaire, dans la rainure entre le panneau et le cadre pour
libérer les ressorts. Voir figure 2.
Glisser la carte bancaire du centre vers les coins. La manchette
de raccordement est fixée à la gaine par une vis ou un rivet. Pour
l'encastrer dans un faux plafond fixe, visser les côtés ou la partie
supérieure du diffuseur à la structure. Les unités et boîtiers des dif-
fuseurs pour hauteur d'encastrement réduite doivent être centrés
l'un par rapport à l'autre à l'aide du joint en caoutchouc fourni.
Fixer fermement l'unité en position correcte dans la partie inférieure
du caisson d'équilibrage au moyen de vis autoforeuses.
Lorsque l'équipement est suspendu dans un faux plafond en
dalles, utiliser de préférence les modèles de 595 x 595 mm.
Ceux-ci se fixent directement sur les rails en T et sont ensuite
raccordés à la gaine ou au caisson d'équilibrage. Lorsqu'un cais-
son d'équilibrage ALS est utilisé, il doit être fixé à la structure du
bâtiment au moyen de tiges filetées ou de bandes de suspen-
sion. Une gaine spiralée peut relier le caisson d'équilibrage et le
diffuseur jusqu'à 500 mm sans qu'il soit nécessaire de prolonger
le tuyau de prise de mesure et le registre. Voir figures 3 et 4.
Équilibrage
Le panneau avant doit être mis en place avant l'équilibrage.
Sortir les tubes de mesure et les cordons du registre par les
fentes de la face avant.
Brancher un manomètre sur le tube de mesure adéquat. Utiliser
le tube rouge ou bleu sur l'air introduit selon qu'il s'agit d'un
plénum de raccordement ALS en une ou deux parties. Pour
l'air extrait, utiliser uniquement le tube transparent. La pression
requise peut être calculée à l'aide du facteur K du diffuseur
d'air/registre. Régler le registre. Repérer la position à l'aide d'un
nœud sur les cordons d'actionnement du registre. Voir figure 1.
k
Coefficient de
performances (k-faktor)
XXXX (DIFFUSER NAME)
XXX-XXX (Diffuser Size)
Tomelilla
+ALSx XXX-XXX / XXX (ALS Size)
Sweden
k = XX,X / XX,X
˜
q = k p
q q
= débit d'air diffusé l/s
( ) 2
=
p
p
= la pression pendant le réglage (Pa)
k
k
= coefficient k

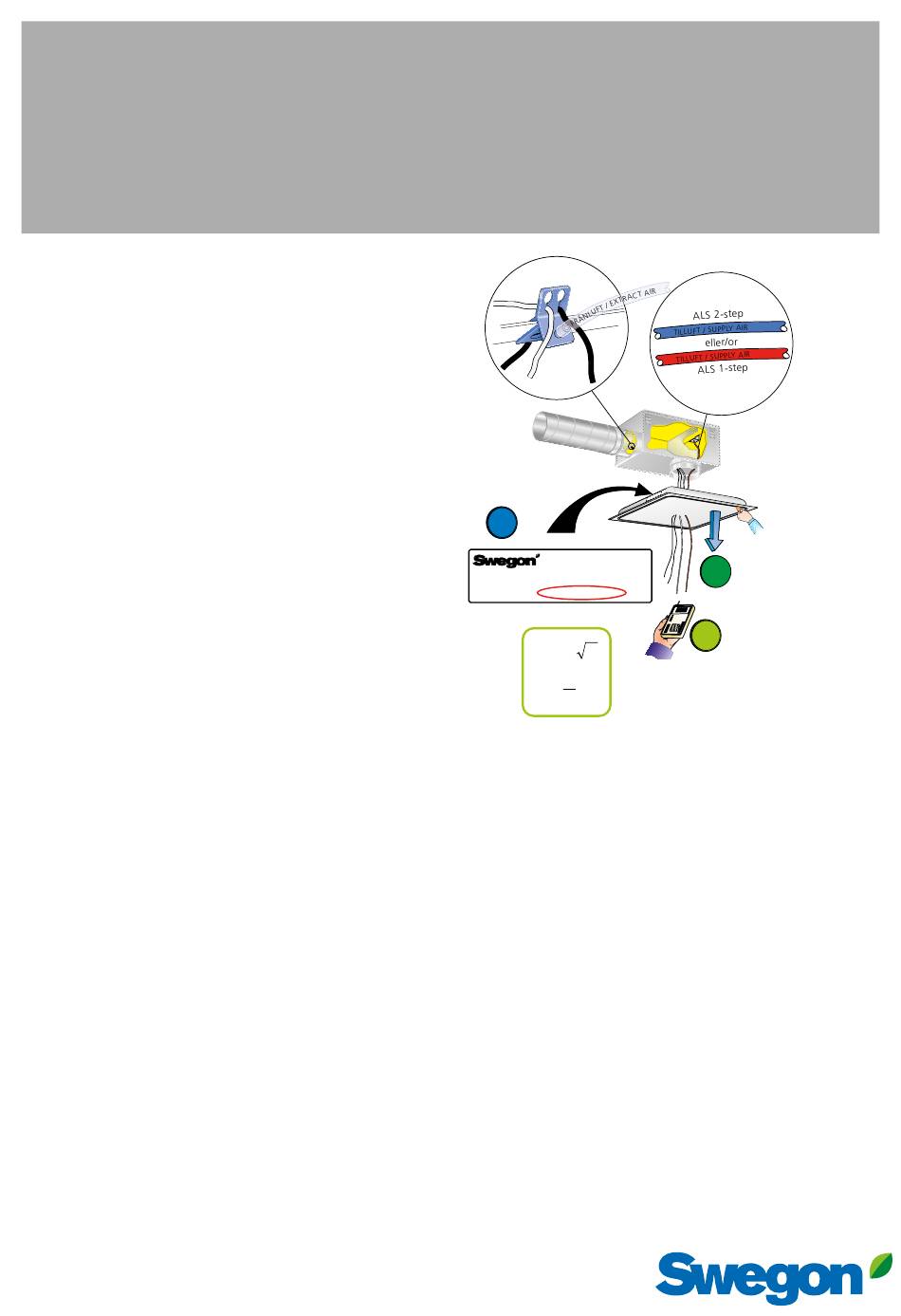

Figure 1. Équilibrage
Précision de mesure et critères applicables aux sections de
conduit droites en amont du plénum d'équilibrage, voir Figure
3. Les critères applicables aux sections de conduit droites
dépendent du type de perturbation en amont du boîtier de
connexion. La Figure 3 montre un coude, un changement de
dimensions et un raccord en T. Les autres types de perturbations
exigent au minimum 2xD section droite (D = diamètre de rac-
cordement) pour une précision de mesure de ± 10% du débit.
Le facteur K est mentionné sur la plaque d'identification du
produit ainsi que dans les instructions d'équilibrage disponibles
sur www.swegon.com.
Entretien
Si nécessaire, nettoyer le diffuseur à l'eau tiède additionnée
de détergent pour vaisselle. Il est possible d'accéder aux
tuyaux en ouvrant le panneau du diffuseur. Lorsqu'un caisson
d'équilibrage ALS est utilisé, écarter la tôle de répartition pour
pouvoir saisir le registre et le détacher de son support en tour-
nant. Voir figure 6.
20220614
