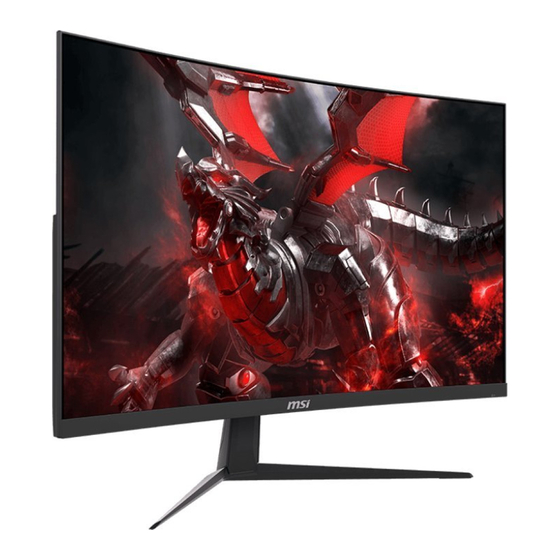

- Page 1 Série G Écran LCD G321CU(3DC5) Guide d’utilisation...
- Page 2 Table des matières Pour commencer......................3 Contenu de l’emballage ..................3 Installation du pied de support ................4 Réglage de l’écran ....................5 Vue d’ensemble de l’écran ..................6 Connexion de l’écran au PC ................... 8 Configuration de l’OSD ....................9 Bouton de navigation ....................
- Page 3 En connectant des appareils, assurez-vous de tenir les appareils et d’utiliser une dragonne reliée à la terre pour éviter l’électricité statique. Contenu de l’emballage Écran G321CU Documentation Guide de démarrage rapide Pied de support avec vis Base du pied de support avec vis...
- Page 4 Installation du pied de support 1. Laissez l’écran dans son emballage de protection en mousse. Alignez le pied de support sur la rainure de l’écran. Fixez le pied de support avec les vis dédiées. 2. Raccordez la base au pied de support et serrez la vis pour la fixer. 3.
- Page 5 Réglage de l’écran Cet écran est conçu pour maximiser votre confort de visualisation avec ses capacités de réglage. ⚠ Important Évitez de toucher le panneau d’affichage en réglant l’écran. Pour commencer...
- Page 6 Vue d’ensemble de l’écran Pour commencer...
- Page 7 Bouton d’alimentation Bouton de navigation Encoche de sécurité Kensington Connecteur HDMI™ Support HDMI™ CEC, 4K@144 Hz comme spécifié dans HDMI™ 2.1. Connecteur HDMI™ Support 4K@144 Hz comme spécifié dans HDMI™ 2.1. DisplayPort Support d’une résolution maximum de 4K @144 Hz. Port USB Type-C Ce port supporte le mode DisplayPort Alternate (DP Alt) et une alimentation jusqu’à...
- Page 8 Connexion de l’écran au PC 1. Éteignez votre ordinateur. 2. Connectez le câble vidéo depuis l’écran vers votre ordinateur. 3. Assemblez l’alimentation externe et le cordon d’alimentation. (Figure A) 4. Connectez l’alimentation externe à la prise d’alimentation de l’écran. (Figure B) 5.
- Page 9 Configuration de l’OSD Ce chapitre fournit des informations essentielles sur la configuration de l’OSD. ⚠ Important Toutes les informations sont sujettes à modification sans préavis. Bouton de navigation L’écran dispose d’un bouton de navigation, une commande multi-directionnelle permettant de naviguer dans le menu de l’affichage à l’écran (OSD). Haut / Bas / Gauche / Droite : ∙...
- Page 10 Menus OSD ⚠ Important Les paramètres suivants sont grisés lors de la réception de signaux HDR : Night Vision (Vision nocturne) Contrast (Contraste) ∙ ∙ MPRT Sync Color Temperature (Température de couleur) ∙ ∙ Low Blue Light (Faible lumière bleue) Optix Scope ∙...
- Page 11 Menu de 1er niveau Menu de 2ème/3ème niveau Description Response Time Normal ∙ L’activation des fonctions (Temps de réponse) suivantes affectera le Fast (Rapide) temps de réponse : Fastest (Le plus rapide) Fonction État du temps activée de réponse » MPRT Sync Impossible de sélectionner »...
- Page 12 Menu de 1er niveau Menu de 2ème/3ème niveau Description Alarm Clock Location Left Top ∙ Après avoir réglé l’heure, (Réveil) (Emplace- (En haut à gauche) appuyez sur le bouton OK ment) pour activer la minuterie. Right Top (En haut à droite) ∙...
- Page 13 Menu de 1er niveau Menu de 2ème/3ème niveau Description Optix Scope Scope Size Small ∙ Le point central est (Taille du (Petite) amplifié lorsque la viseur) fonction Optix Scope Medium est activée, l’utilisateur (Moyenne) peut ajuster les détails Large par l’intermédiaire des (Grande) paramètres Taille du Scope Ratio...
- Page 14 Professional (Professionnel) Menu de 1er niveau Menu de 2ème niveau Description Pro Mode User (Utilisateur) ∙ Utilisez le bouton Haut ou Bas (Mode Pro) pour sélectionner et prévisualiser Anti-Blue (Anti-bleu) les effets du mode. Movie (Film) ∙ Appuyez sur le bouton OK pour Office (Bureau) confirmer et appliquer votre mode.
- Page 15 Menu de 1er niveau Menu de 2ème niveau Description Image OFF (ARRÊT) ∙ L’amélioration de l’image Enhancement améliore les bords de l’image Weak (Faible) (Amélioration de pour accroître leur piqué. l’image) Medium (Moyen) Strong (Fort) Strongest (Le plus fort) Menus OSD...
- Page 16 Image Menu de 1er Menu de 2ème/3ème niveau Description niveau Brightness 0-100 ∙ Ajustez correctement la (Luminosité) luminosité en fonction de l’éclairage environnant. ∙ L’activation des fonctions suivantes affectera la luminosité : Fonction activée État de la luminosité » MPRT Sync Impossible de sélectionner »...
- Page 17 Input Source (Source d’entrée) Menu de 1er niveau Menu de 2ème niveau Description HDMI™1 ∙ Les utilisateurs peuvent ajuster la source d’entrée dans n’importe HDMI™2 quel mode. Type C Auto Scan OFF (ARRÊT) ∙ L’utilisateur peut appuyer sur (Balayage auto) le bouton de navigation puis ON (MARCHE) sélectionner la source d’entrée...
- Page 18 PIP/PBP Menu de 1er Menu de 2ème/3ème niveau Description niveau OFF (ARRÊT) ∙ PIP (Image dans l’image) permet aux utilisateurs d’afficher simultanément Source HDMI™1 plusieurs sources vidéo sur un écran. Un programme est affiché en HDMI™2 plein écran en même temps qu’un ou plusieurs autres programmes sont affichés dans les fenêtres en Type C...
- Page 19 Navi Key (Bouton de navigation) Menu de 1er niveau Menu de 2ème niveau Description Up (Haut) ∙ Tous les éléments du bouton (ARRÊT) de navigation peuvent être Down (Bas) ajustés via les menus OSD. Brightness (Luminosité) Left (Gauche) Game Mode Right (Droite) (Mode Jeu) Smart Crosshair...
- Page 20 Setting Menu de 1er Menu de 2ème niveau Description niveau Language 繁體中文 ∙ Les utilisateurs doivent appuyer sur (Langue) le bouton OK pour confirmer English et appliquer le réglage de la langue. Français ∙ La langue est un réglage Deutsch indépendant.
- Page 21 Menu de 1er Menu de 2ème niveau Description niveau HDMI™ CEC OFF (ARRÊT) ∙ La technologie HDMI™ CEC (Consumer Electronics Control) ON (MARCHE) supporte les appareils de marque Sony PlayStation®, Nintendo® Switch™, Xbox Series X|S ainsi que d’autres appareils audiovisuels compatibles avec la fonction CEC.
- Page 22 Caractéristiques Modèle G321CU Taille 31,5 pouces 1500R Courbure Type de panneau Résolution 3840x2160 (UHD) Format d’image 16:9 Luminosité 300 nits (typ.) Rapport de contraste 3000 : 1 Taux de rafraîchissement 144 Hz ∙ 1 ms (MPRT) Temps de réponse ∙ 4 ms (GTG) ∙...
- Page 23 Modèle G321CU ∙ Type de plaque : 100 x 100 mm ∙ Type de vis : M4 x 10 mm Montage VESA • Diamètre de filetage : 4 mm • Pas de filetage : 0,7 mm • Longueur de filetage : 10 mm...
- Page 24 Modes d’affichage prédéfinis ⚠ Important Toutes les informations sont sujettes à modification sans préavis. Mode Standard Standard Résolution HDMI™ DP / Type-C 640x480 @60Hz @67Hz @72Hz @75Hz Mode Dos 720x480 @60Hz 720x576 @50Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz...
- Page 25 Mode Standard Standard Résolution HDMI™ DP / Type-C Résolution de 480P synchronisation 576P vidéo 720P @60Hz @120Hz 1080P @60Hz @120Hz 2160P @50Hz @60Hz @120Hz * Les utilisateurs doivent régler HDMI™ 2.1 sur 4K 144 Hz - PC. Mode PIP Standard Résolution HDMI™...
- Page 26 Taille de l’écran 16:10 Standard Résolution HDMI™ / DP / Type-C WXGA 1280x800 @60Hz WXGA+ 1440x900 @60Hz WSXGA+ 1680x1050 @60Hz WUXGA 1920x1200 @60Hz WQXGA 2560x1600 @60Hz @120Hz @144Hz Résolution de 720P @60Hz synchronisation 1080P @60Hz vidéo 2160P @50Hz @60Hz Modes d’affichage prédéfinis...
- Page 27 Problèmes de fonctionnement La LED d’alimentation est éteinte. • Appuyez à nouveau sur le bouton d’alimentation du moniteur. • Vérifiez si le câble d’alimentation du moniteur est correctement branché. Aucune image. • Vérifiez si la carte graphique de l’ordinateur est correctement installée. •...
- Page 28 ∙ Placez le cordon d’alimentation de telle façon qu’on ne puisse pas marcher dessus. Ne placez rien sur le cordon d’alimentation. ∙ Si l’appareil dispose d’un adaptateur secteur, utilisez uniquement celui-ci car il est officiellement approuvé par MSI. Batterie Veuillez prendre des précautions spéciales si une batterie est fournie avec cet appareil.
- Page 29 BSMI: 廢電池請回收 Pour une meilleure protection de l’environnement, les batteries usées doivent être ramassées séparément pour être recyclées ou éliminées d’une manière particulière. Californie, États-Unis : Les piles boutons peuvent contenir du perchlorate et nécessitent une manipulation particulière lors de leur recyclage ou de leur destruction dans l’état de Californie.
- Page 30 Certification Réduction de la lumière bleue de TÜV Rheinland La lumière bleue peut provoquer une sensation de fatigue oculaire inconfortable. MSI propose désormais des moniteurs ayant reçus la certification Réduction de la lumière bleue de l’organisme TÜV Rheinland et qui assurent ainsi un confort d’utilisation optimal en préservant la santé...
- Page 31 Avis réglementaires Conformité CE Cet appareil est conforme aux exigences définies dans la directive du Conseil sur le rapprochement des législations des États membres relatives à la compatibilité électromagnétique (2014/30/EU), la directive basse tension (2014/35/EU), la directive ErP (2009/125/EC) et la directive RoHS (2011/65/EU).
- Page 32 ∙ Pour se débarrasser de leurs produits en fin de vie, les utilisateurs doivent prendre contact avec un centre de recueil des déchets pour recycler leurs produits. ∙ Rendez-vous sur le site Web de MSI et trouvez un distributeur à proximité pour plus d’informations sur le recyclage.
- Page 33 Avis relatif au droit d’auteur et aux marques commerciales Copyright © Micro-Star Int’l Co., Ltd. Tous droits réservés. Le logo MSI utilisé est une marque déposée de Micro-Star Int’l Co., Ltd. Toutes les autres marques et tous les autres noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs.
