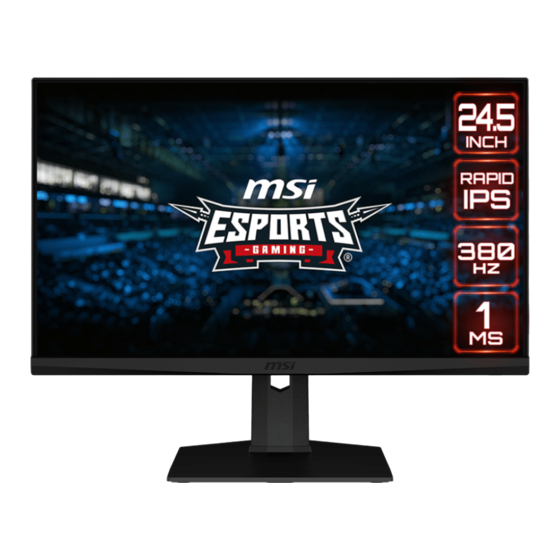

- Page 1 Série G Écran LCD G253PF (3BB6) Guide d’utilisation...
- Page 2 Table des matières Pour commencer......................3 Contenu de l’emballage ..................3 Installation du pied de support ................4 Réglage de l’écran ....................6 Vue d’ensemble de l’écran ..................7 Connexion de l’écran au PC ................... 9 Configuration de l’OSD ....................10 Bouton de navigation ....................
- Page 3 En connectant des appareils, assurez-vous de tenir les appareils et d’utiliser une dragonne reliée à la terre pour éviter l’électricité statique. Contenu de l’emballage Écran G253PF Documentation Guide de démarrage rapide Pied de support avec vis Base du pied de support avec vis...
- Page 4 Installation du pied de support 1. Laissez l’écran dans son emballage de protection en mousse. Alignez le pied de support sur la rainure de l’écran. 2. Fixez le pied de support avec les vis dédiées. 3. Placez la protection en caoutchouc sur les vis. 4.
- Page 5 ⚠ Important Placez l’écran sur une surface souple et protégée pour éviter de rayer le panneau ∙ d’affichage. N’utilisez aucun objet pointu sur l’écran. ∙ La rainure de fixation du pied de support peut également servir à fixer l’écran sur ∙...
- Page 6 Réglage de l’écran Cet écran est conçu pour maximiser votre confort de visualisation grâce à ses capacités de réglage. ⚠ Important Évitez de toucher le panneau d’affichage en réglant l’écran. -5° 20° 130 mm Pour commencer...
- Page 7 Vue d’ensemble de l’écran Pour commencer...
- Page 8 Bouton d’alimentation Bouton de navigation Encoche de sécurité Kensington Prise d’alimentation Connecteur HDMI™ Support HDMI™ CEC, 1920x1080 @ 240 Hz comme spécifié par la norme HDMI™ 2.0b. Connecteur HDMI™ Support 1920x1080 @ 240 Hz comme spécifié par la norme HDMI™ 2.0b. DisplayPort Support 1920x1080 @ 380 Hz comme spécifié...
- Page 9 Connexion de l’écran au PC 1. Éteignez votre ordinateur. 2. Connectez le câble vidéo depuis l’écran vers votre ordinateur. 3. Connectez le cordon d’alimentation à la prise d’alimentation de l’écran. (Figure A) 4. Branchez le cordon d’alimentation dans la prise électrique. (Figure B) 5.
- Page 10 Configuration de l’OSD Ce chapitre fournit des informations essentielles sur la configuration de l’OSD. ⚠ Important Toutes les informations sont sujettes à modification sans préavis. Bouton de navigation L’écran dispose d’un bouton de navigation, une commande multi-directionnelle permettant de naviguer dans le menu de l’affichage à l’écran (OSD). Haut / Bas / Gauche / Droite : ∙...
- Page 11 Menus OSD Gaming (Jeu) Menu de 1er niveau Menu de 2ème/3ème niveau Description Game Mode User (Utilisateur) ∙ Utilisez le bouton Haut ou Bas pour (Mode Jeu) sélectionner et prévisualiser les effets du mode. Racing (Course) ∙ Appuyez sur le bouton OK pour confirmer et appliquer votre mode.
- Page 12 Menu de 1er niveau Menu de 2ème/3ème niveau Description MPRT OFF (ARRÊT) ∙ L’activation de MPRT affectera : ON (MARCHE) Fonction affectée État de la fonction » Temps de Impossible de réponse sélectionner » Luminosité » Adaptive-Sync Réglé sur ARRÊT »...
- Page 13 Menu de 1er niveau Menu de 2ème/3ème niveau Description Screen Assistance None (Aucun) ∙ Les utilisateurs peuvent ajuster (Aide à l’écran) la fonction Aide à l’écran dans n’importe quel mode. Adaptive-Sync OFF (ARRÊT) ∙ La technologie Adaptive-Sync empêche la distorsion de l’écran. ON (MARCHE) ∙...
- Page 14 Professional (Professionnel) Menu de 1er niveau Menu de 2ème niveau Description Pro Mode User (Utilisateur) ∙ Utilisez le bouton Haut ou Bas pour sélectionner et prévisualiser les effets (Mode Pro) Anti-Blue (Anti-bleu) du mode. ∙ Appuyez sur le bouton OK pour Movie (Film) confirmer et appliquer votre mode.
- Page 15 Image Menu de 1er niveau Menu de 2ème/3ème niveau Description Brightness 0-100 ∙ Ajustez correctement la (Luminosité) luminosité en fonction de l’éclairage environnant. ∙ L’activation des fonctions suivantes affectera la luminosité : Fonction État de la activée luminosité » MPRT Impossible de sélectionner »...
- Page 16 Input Source (Source d’entrée) Menu de 1er niveau Menu de 2ème niveau Description HDMI™1 ∙ Les utilisateurs peuvent ajuster la source d’entrée dans n’importe HDMI™2 quel mode. Auto Scan OFF (ARRÊT) ∙ L’utilisateur peut appuyer sur (Balayage auto) le bouton de navigation puis ON (MARCHE) sélectionner la source d’entrée dans les cas suivants :...
- Page 17 Setting Menu de 1er niveau Menu de 2ème niveau Description Language (Langue) 繁體中文 ∙ Les utilisateurs doivent appuyer sur le bouton OK pour confirmer English et appliquer le réglage de la langue. Français ∙ La langue est un réglage Deutsch indépendant.
- Page 18 Menu de 1er niveau Menu de 2ème niveau Description HDMI™ CEC OFF (ARRÊT) ∙ La technologie HDMI™ CEC (Consumer Electronics Control) ON (MARCHE) supporte les appareils de marque Sony PlayStation®, Nintendo® Switch™, Xbox Series X|S ainsi que d’autres appareils audiovisuels compatibles avec la fonction CEC.
- Page 19 Caractéristiques Écran G253PF Taille 24,5 pouces Plat Courbure Type de panneau Rapid IPS Résolution 1920 x 1080 (FHD) Format d’image 16:9 Luminosité 320 nits (Typ.) Rapport de contraste 1000:1 Taux de rafraîchissement 380 Hz (Défaut 360 Hz) 1 ms (GTG) Temps de réponse...
- Page 20 Écran G253PF ∙ Type de plaque : 100 x 100 mm ∙ Type de vis : M4 x 10 mm Montage VESA • Diamètre de filetage : 4 mm • Pas de filetage : 0,7 mm • Longueur de filetage : 10 mm...
- Page 21 Modes d’affichage prédéfinis ⚠ Important Toutes les informations sont sujettes à modification sans préavis. Standard Résolution HDMI™ DP / Type-C 640x480 @60Hz @67Hz @72Hz @75Hz Mode Dos 720x480 @60Hz 720x576 @50Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1280x1024...
- Page 22 Problèmes de fonctionnement La LED d’alimentation est éteinte. • Appuyez à nouveau sur le bouton d’alimentation du moniteur. • Vérifiez si le câble d’alimentation du moniteur est correctement branché. Aucune image. • Vérifiez si la carte graphique de l’ordinateur est correctement installée. •...
- Page 23 ∙ Placez le cordon d’alimentation de telle façon qu’on ne puisse pas marcher dessus. Ne placez rien sur le cordon d’alimentation. ∙ Si l’appareil dispose d’un adaptateur secteur, utilisez uniquement celui-ci car il est officiellement approuvé par MSI. Batterie Veuillez prendre des précautions spéciales si une batterie est fournie avec cet appareil.
- Page 24 BSMI: 廢電池請回收 Pour une meilleure protection de l’environnement, les batteries usées doivent être ramassées séparément pour être recyclées ou éliminées d’une manière particulière. Californie, États-Unis : Les piles boutons peuvent contenir du perchlorate et nécessitent une manipulation particulière lors de leur recyclage ou de leur destruction dans l’état de Californie.
- Page 25 Certification Réduction de la lumière bleue de TÜV Rheinland La lumière bleue peut provoquer une sensation de fatigue oculaire inconfortable. MSI propose désormais des moniteurs ayant reçus la certification Réduction de la lumière bleue de l’organisme TÜV Rheinland et qui assurent ainsi un confort d’utilisation optimal en préservant la santé...
- Page 26 Avis réglementaires Conformité CE Cet appareil est conforme aux exigences définies dans la directive du Conseil sur le rapprochement des législations des États membres relatives à la compatibilité électromagnétique (2014/30/EU), la directive basse tension (2014/35/EU), la directive ErP (2009/125/EC) et la directive RoHS (2011/65/EU).
- Page 27 ∙ Pour se débarrasser de leurs produits en fin de vie, les utilisateurs doivent prendre contact avec un centre de recueil des déchets pour recycler leurs produits. ∙ Rendez-vous sur le site Web de MSI et trouvez un distributeur à proximité pour plus d’informations sur le recyclage.
- Page 28 Avis relatif au droit d’auteur et aux marques commerciales Copyright © Micro-Star Int’l Co., Ltd. Tous droits réservés. Le logo MSI utilisé est une marque déposée de Micro-Star Int’l Co., Ltd. Toutes les autres marques et tous les autres noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs.
