3

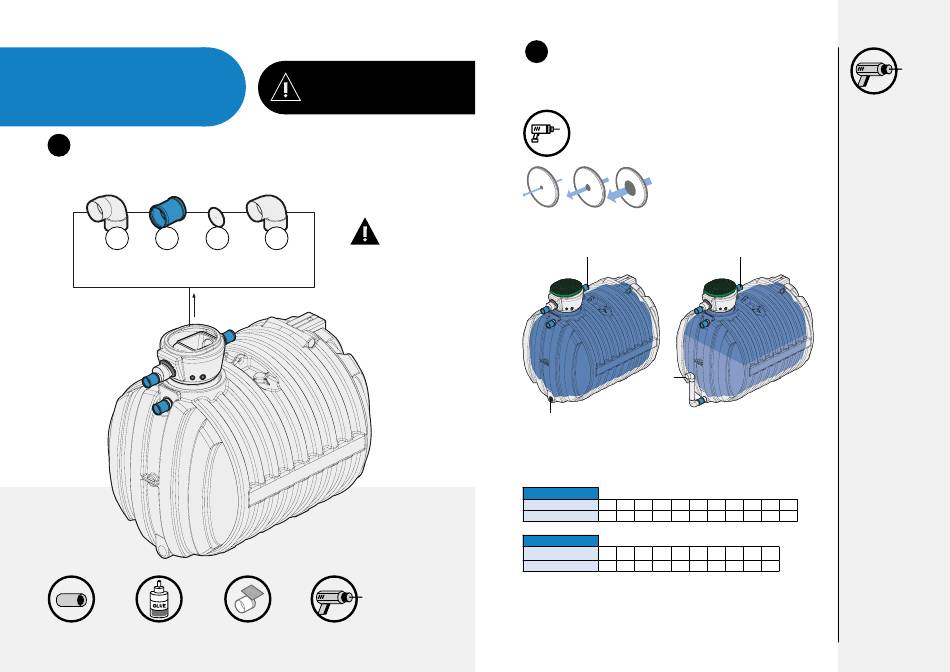

LES ÉTAPES
DE MONTAGE
3.1
RÉCUPÉRATION DES PIÈCES DE RÉGULATION
Ouvrir le couvercle et sortir les 4 pièces du filtre
X1
X1
X1
Coude F-F
Manchon F-F
Disque de
D100
D100
régulation
À prévoir :
Colle PVC
Tube PVC
Papier à ponçer
Standard
D100 CR4
6
Valable uniquement pour les versions
régulation-double fonction
X1
Présence du disque
indispensable pour
Coude M-F
la fonction régulation
D100
Outil
conseillé
grain 120
3.2
PERÇAGE DU DISQUE DE RÉGULATION (SI NÉCESSAIRE)
Disque de régulation
percé à 5 mm
Le disque de régulation est pré-percé
à 5 mm. Il peut être percé à des diamètres
supérieurs pour obtenir le débit requis
(se référer à l'abaque ci dessous)
Entrée
100% Volume
d'eau régulation
Sortie
Sortie
3 à 5 m3
Ø de percage
5
10
15
20
25
30
Debit en l/s
0.05
0.2
0.5
0.8
1.2
1.8
6 à 12 m3
Ø de percage
5
10
15
20
25
30
Debit en l/s
0.06
0.3
0.6
1
1.5
2.2
Outil
conseillé
Entrée
Volume d'eau
régulation
Volume d'eau
Réutilisation
35
40
45
50
55
2.5
3.2
4
5
6.1
35
40
45
50
3
4
5
6.2
7
