PREMIER TECH REWATEC Notice De Pose page 17

7

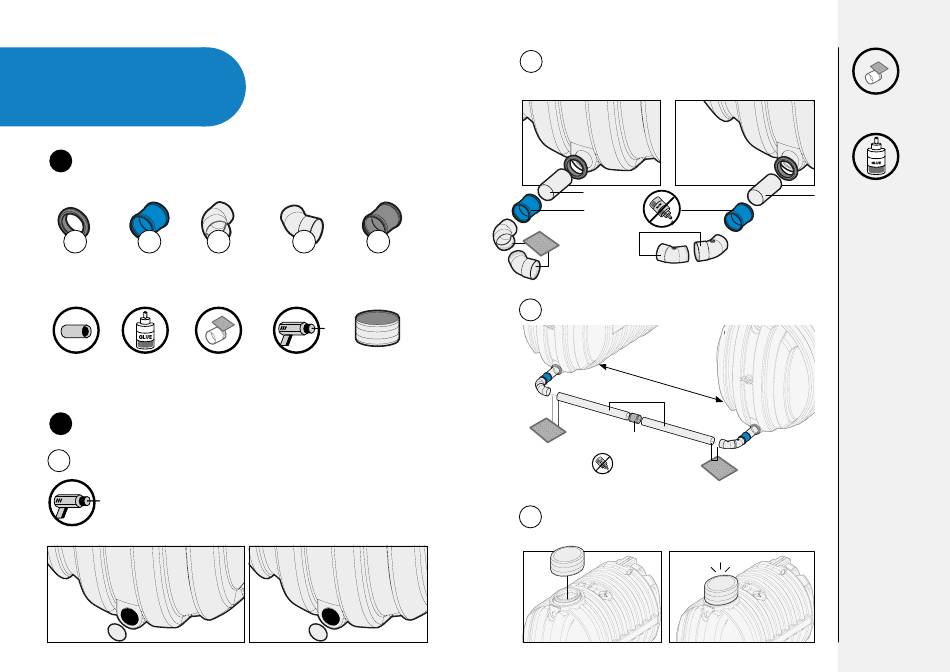

JUMELAGE DES
CUVES
7.1 À PRÉVOIR
X2 X2 X4
Joint hublot Manchon à joint Coude 45° M-M
Ø100mm Ø100 D100
Tube PVC Colle PVC Papier à ponçer
D100 Standard grain 120
7.2 MONTAGE DU RACCORDEMENT
7.2.1
PERÇAGE DES CUVES
Perçer les cuves en partie basse
en D111 avec une scie cloche
Cuve principale
32
X4 X1
Coude 45° M-F Manchon flexible
D100 Ø100mm
Scie cloche Rehausse D600
D111 H300 (réf. 330 039)
Cuve secondaire
7.2.2
MONTAGE JOINTS, MANCHONS ET COUDES
Cuve principale
PVC D100
Pas de collage
sur le manchon
Ponçage puis
dépoussiérage des
endroits à coller
7.2.3
RACCORDEMENT DES 2 CUVES
800 mm
PVC D100
Manchon flexible
Ø100mm
Ponçage puis
dépoussiérage des
Pas de collage
endroits à coller
sur le manchon
7.2.4
MONTAGE DE LA REHAUSSE CUVE SECONDAIRE
Placer la rehausse D600 H300 sur la cuve secondaire
Cuve secondaire
Papier à
ponçer grain
120
Cuve secondaire
Colle
PVC
PVC D100
Standard
Ponçage puis
dépoussiérage des
endroits à coller
