Sommaire des Matières pour PREMIER TECH REWATEC

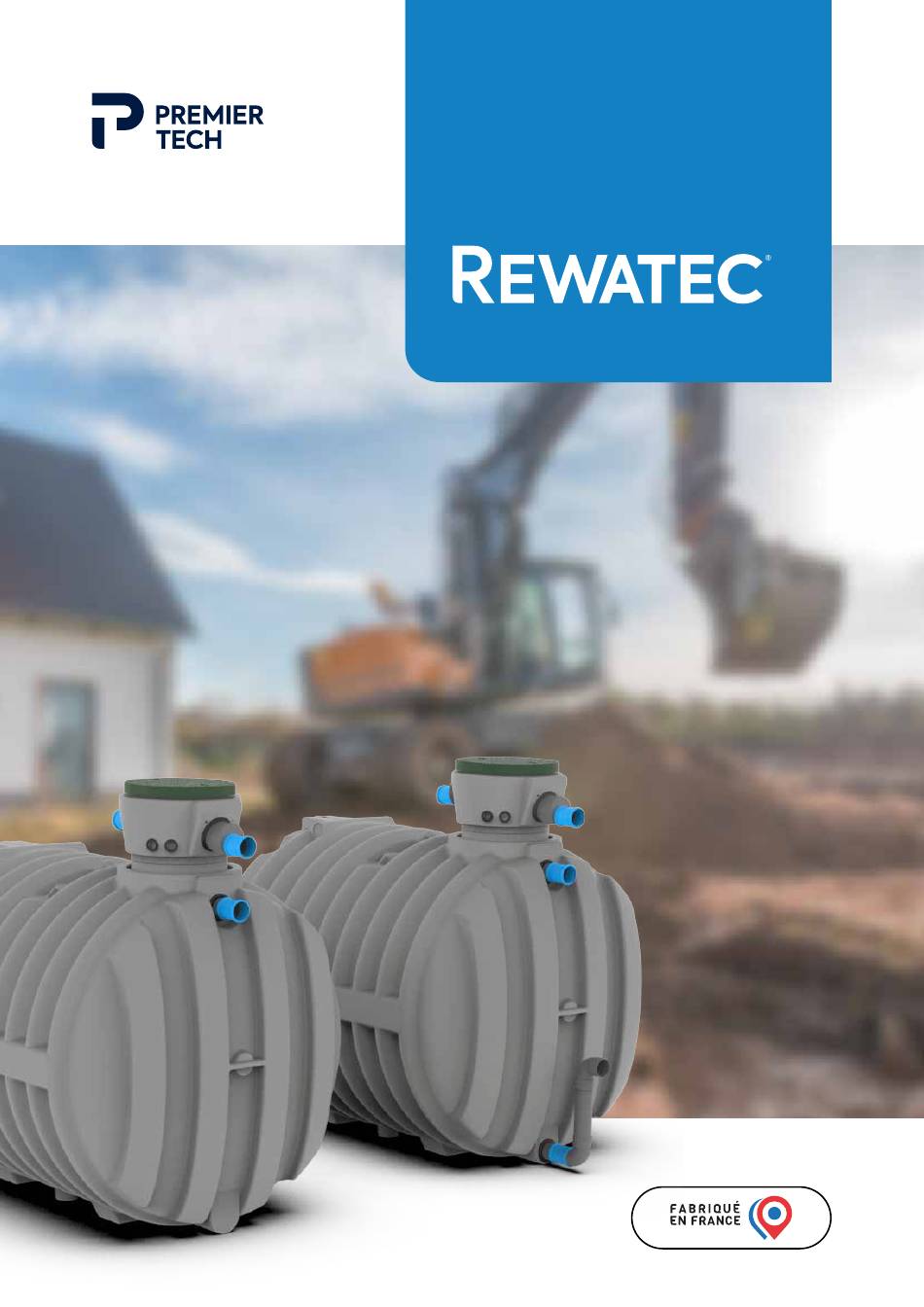

- Page 1 Notice de pose Cuves enterrées classiques Mars 2023...
- Page 2 • Les ouvrages ne doivent pas être posés dans un bâtiment. • Le type de matériaux à utiliser pour le lit de pose, remblais et couverture est prescrit par Premier Tech suivant le type de cuve, environnement de la fouille et la nature du sol (voir partie REMBLAIS).
- Page 3 ÉQUIPEMENTS DE SÉRIE LES ÉLÉMENTS VERSION RÉUTILISATION À POSER Entrée Ø100mm avec manchon Couvercle passage piéton Trop plein filtre RÉUTILISATIONS EXTERIEUR RÉUTILISATIONS INTERIEUR STOCKAGE REGULATION Ø100mm avec manchon Possible hors Récupération En option catalogue Trop plein cuve Régulation Ø100mm avec manchon Possible hors En option et siphon anti rongeur...
- Page 4 PERÇAGE DU DISQUE DE RÉGULATION (SI NÉCESSAIRE) LES ÉTAPES Valable uniquement pour les versions DE MONTAGE régulation-double fonction Outil conseillé Disque de régulation percé à 5 mm RÉCUPÉRATION DES PIÈCES DE RÉGULATION Le disque de régulation est pré-percé à 5 mm. Il peut être percé à des diamètres Ouvrir le couvercle et sortir les 4 pièces du filtre supérieurs pour obtenir le débit requis (se référer à...
- Page 5 INSTALLATION DE LA RÉGULATION COMMENT CHOISIR LE VOLUME DE LA CUVE SELON LES BESOIN DE RÉGULATION ET DOUBLE FONCTION Emboiter un PVC longueur 300 mm À prévoir : (non fourni) dans le forscheda en Dans le cadre de la double fonction bas de la cuve , une partie du volume de la cuve est destinée à...
- Page 6 LONGUEUR PVC LONGUEUR PVC CAP. V RÉGULATION (L) V RÉUTILISATION (L) CAP. V RÉGULATION (L) V RÉUTILISATION (L) (mm) (mm) 4400 8800 1200 4000 1000 8000 2000 3500 1500 7000 3000 3000 2000 6000 4000 5 m³ 10 m³ 2500 2500 5000 5000...
- Page 7 MANUTENTION ET MISE EN FOUILLE DES OUVRAGES LA POSE Les modalités de manutention des ouvrages Premier Tech font l’objet de prescriptions particulières. Afin DU PRODUIT d’éviter tout risque, elles doivent respecter les règles de sécurité en vigueur : • Interdiction absolue de circuler sous la charge •...
- Page 8 Raccordement RACCORDEMENT AU RÉSEAU MISE EN EAU AVANT REMBLAIS en amont de la filière Uniquement valable pour les versions réutilisation 4.3.1 VERSION RÉUTILISATION Coude 45° Entrée eau Pente à 1% mini de pluie Trop plein filtre Trop plein cuve Remplir la cuve sur une hauteur de 20cm Les 2 trop pleins doivent être reliés entre eux...
- Page 9 Le : Matière : Traitement : Ce document est la propriété de Premier Tech. 30 cm Il ne peut être communiqué à des tiers et/ou reproduit sans l'autorisation préalable de Premier Tech. 30 cm 30 cm 1078 Lit de pose 2478 20 cm de gravillions 2 à...
- Page 10 Millenium 10m3-ancrage.PDF 1 16/02/2023 10:40:14 10m3 Millenium 12m3-ancrage.PDF 1 16/02/2023 10:40:49 20m3 4170 Indice Ech. 1:15 Tolérance générale Z.A. de Doslet 35430 Châteauneuf d'I. & V. Référence JDE +33 (0)2.99.58.45.55 www.premiertechaqua.fr 1250 1133 1250 Dessiné par : Approuvé par : Le : 30/04/2021 Le : Matière :...
- Page 11 50m3 Millenium 60m3-ancrage.PDF 1 16/02/2023 10:49:16 1120 1250 1250 1120 1000 1100 15500 30m3 60m3 Indice Ech. 1:40 Tolérance générale Z.A. de Doslet 35430 Châteauneuf d'I. & V. Référence JDE 1250 1120 1020 1010 1250 +33 (0)2.99.58.45.55 www.premiertechaqua.fr Dessiné par : Approuvé...
- Page 12 USAGE ET COMPATIBILITÉ PRODUIT Ce kit de pompage permet de refouler l’eau de pluie contenue dans une cuve de récupération d’eau de pluie REWATEC enterrée standard pour réutilisation extérieure ou intérieure À prévoir : Il est compatible avec les produits suivants : Réf.
- Page 13 À prévoir : CARACTÉRISTIQUES TECHNIQUES DE LA POMPE REWATEC LES ÉTAPES D’INSTALLATION 5.4.1 Teflon PRÉPARATION ET INSTALLATION DANS LA CUVE SÉCURITÉ INSTALLATION TOUT INCLUS SILENCIEUSE MANQUE FACILE D’EAU Q (m³/h) Q (L/min) H refoulement 43,7 39,6 36,5 32,5 22,7 17,1 Réduction...
- Page 14 INSTALLATION DE LA POMPE DANS LA CUVE Descendre la 5.4.2 RACCORDEMENT ÉLECTRIQUE pompe assemblée Enlever le filtre eau de pluie dans la cuve Gaine TPC Connecteur électrique étanche Raccorder la pompe au réseau électrique avec le connecteur étanche Câble électrique 3g1 mm²...
- Page 15 5.4.3 5.4.4 RACCORDEMENT HYDRAULIQUE MISE SOUS PRESSION Faire passer le tuyau de refoulement 19/25 équipé d’un filetage mâle 20/27 (non fourni) à travers une gaine TPC D63 (non fournie). Le raccorder au raccord laiton Tuyau de la ligne de refoulement de la pompe à travers le passe cloison D63 Mettre la pompe en marche et attendre qu'elle s'arrête.
- Page 16 LES ÉTAPES D’INSTALLATION OPTION KIT D’ A SPIRATION Descendre la ligne d’aspiration au niveau du trou d’homme équipé du filtre eau de pluie CONTENU DU KIT CONTENU DU KIT Raccord fileté male 1’’ Ce kit comprend : 1 boule flotteur Montage étanche 1 clapet crépine impératif...
- Page 17 7.2.2 MONTAGE JOINTS, MANCHONS ET COUDES JUMELAGE DES CUVES Papier à ponçer grain Cuve principale À PRÉVOIR Cuve secondaire Colle PVC D100 PVC D100 Pas de collage Standard sur le manchon Ponçage puis dépoussiérage des endroits à coller Joint hublot Manchon à...
- Page 18 Premier Tech Ltée ne garantit ni ne fait quelque représentation quant à l’exactitude de ces renseignements. Poursuivant une politique T. + 33 (0)2 99 58 45 55 d’amélioration continue, Premier Tech Ltée et ses compagnies affiliées se réservent le droit de changer et/ou d’interrompre la fabrication de tout ptaf@premiertech.com produit et/ou de modifier les données techniques et les prix, pour quelque motif que ce soit et à...
