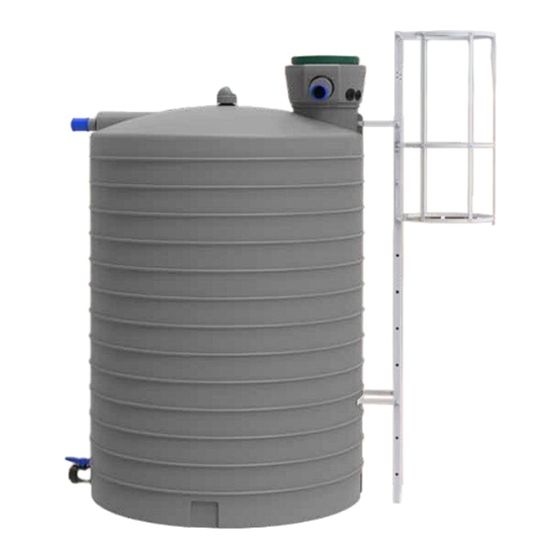

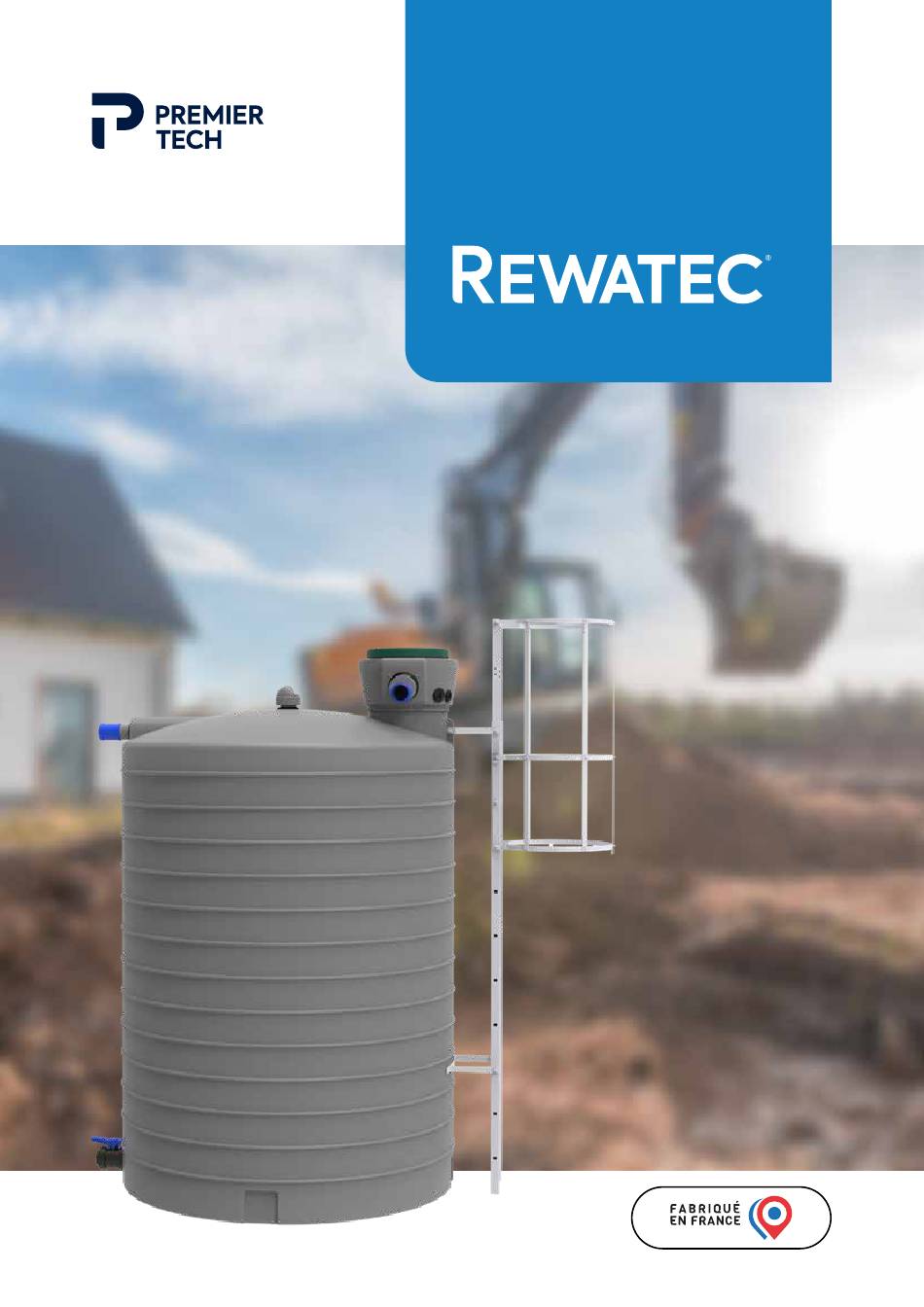

- Page 1 Notice de pose Cuves aériennes de stockage eau de pluie Octobre 2023...
- Page 2 INFORMATIONS LES ÉLÉMENTS SOMMAIRE GÉNÉRALES À POSER ÉQUIPEMENTS DE SÉRIE LES INFORMATIONS GÉNÉRALES Ventilation (à partir de 5 000 L) RÈGLES DE SÉCURITÉ Trop plein cuve Ø100mm LES ÉLÉMENTS À POSER ET DE BONNES PRATIQUES avec manchon et siphon anti rongeur IL EST DE LA RESPONSABILITÉ...
- Page 3 MANUTENTION INSTUCTION DE Les cuves doivent être déchargées en utilisant un engin de manutention adapté TRANSPORT Chariot élévateur avec fourches de longueur minimum 1400 mm ET DE MANUTENTION Longueur minimum de fourche de 1400mm TRANSPORT Les cuves doivent être transportées couchées et sanglées aux extrémités extérieures Sangles verticales et situées à...
- Page 4 MONTAGE DE LA VANNE LES ÉTAPES Valable uniquement sur les versions équipées d’une vanne DE MONTAGE Pistolet d’injection SORTIE DES PIÈCES DU CARTON Chaque cuve est livrée avec la vanne correspondante non montée (livraison dans un carton joint), à utiliser impérativement à l’exclusion de tout autre modèle Fournis Les surfaces à...
- Page 5 RÈGLES DE POSE LA POSE 30 cm Dalle plane DU PRODUIT 30 cm 30 cm Les cuves aériennes doivent être posées à poste fixe sur une dalle plane, lisse et parfaitement hori- zontale, de résistance mécanique suffisante. Cette dalle doit dépasser de 30 PRÉCAUTIONS D’USAGE cm de chaque côté...
- Page 6 RACCORDEMENT EN PARTIE BASSE POUR JUMELAGE DES CUVES OPTION KIT À prévoir : DE POMPAGE CONTENU DU KIT «T» raccordement Coude PVC Tuyau Mamelons M-M souple du diametre de la vanne PROPOSITION DE RACCORDEMENT Ce kit comprend 1 pompe 1,1 kW avec filtre intégré 1mm, équipée de 2 m de câbles dénudés Un connecteur électrique étanche Une ligne de refoulement de 2,5 m avec raccord laiton...
- Page 7 À prévoir : CARACTÉRISTIQUES TECHNIQUES DE LA POMPE REWATEC LES ÉTAPES D’INSTALLATION 6.4.1 Teflon PRÉPARATION ET INSTALLATION DANS LA CUVE SÉCURITÉ INSTALLATION TOUT INCLUS MANQUE SILENCIEUSE FACILE D’EAU Q (m³/h) Q (L/min) H refoulement 43,7 39,6 36,5 32,5 22,7 17,1 Réduction Ligne de Cordelette...
- Page 8 INSTALLATION DE LA POMPE DANS LA CUVE 6.4.2 RACCORDEMENT ÉLECTRIQUE Enlever le filtre eau de pluie Descendre la pompe assemblée Gaine TPC Connecteur électrique étanche Raccorder la pompe au réseau électrique avec le connecteur étanche Câble électrique 3g1 mm² Vers boitier Positionner la cordellette d’alimentation Faire passer la ligne de...
- Page 9 6.4.3 6.4.4 RACCORDEMENT HYDRAULIQUE MISE SOUS PRESSION Faire passer le tuyau de refoulement 19/25 équipé d’un filetage mâle 20/27 (non Mettre la pompe en marche et attendre qu'elle s'arrête. fourni) à travers une gaine TPC D63 (non fournie). Le raccorder au raccord laiton Si elle se relance avant 1 min et 30 s c'est qu'une fuite est présente dans le réseau.
- Page 10 LES ÉTAPES D’INSTALLATION OPTION KIT D’ A SPIRATION Descendre la ligne d’aspiration au niveau du trou d’homme équipé du filtre eau de pluie CONTENU DU KIT CONTENU DU KIT Raccord fileté male 1’’ Ce kit comprend : 1 boule flotteur Montage étanche 1 clapet crépine impératif...
- Page 11 8.2.1 MONTAGE DE LA BUTÉE D’ÉCHELLE OPTION ECHELLE VERSION 10 M3 A CRINOLINE Clé de 10 Clé de 18 Clé de 22 Mettre la tige filetée dans la butée et visser grace à l’écrou Ecrou à embase M12 (x2) OPTIONS DISPONIBLES RÉF.
- Page 12 8.2.2 MONTAGE DES SUPPORTS VERTICAUX SUR L’ÉCHELLE 8.2.4 MONTAGE DES PLATS Ecrou M6 (x15) VERTICAUX SUR LES ARCEAUX VERSION 10 M3 VERSION 13 ET 15 M3 Plat vertical avec trou de verrouillage (x1) Support vertical (x2) Plat vertical (x4) Vis M6 (x15) Tige filetée M12 x 400 (x1) 8.2.5 MONTAGE DE LA FERMETURE...
- Page 13 ETAPES DE MONTAGE ÉCHELLES POUR CUVES 20 M3 8.3.1 MONTAGE DES SUPPORTS HORIZONTAUX L’assemblage de l’échelle doit être réalisé au sol Clé de 10, 18 et 22 Support crapaud (x2) Ecrou à embase M12 (x2) Tige filetée M12x100 (x2) Crapaud Tige filetée M12X420 (x2) 8.3.2...
- Page 14 8.3.3 8.3.4 MONTAGE DES ARCEAUX MONTAGE DES PLATS VERTICAUX Vis M6 (x20) Entretoise Arceau supérieur Tige filetée M12x560 (x2) Plat vertical x4 Plat vertical avec trou de verrouillage (x1) Ecrou M6 (x20) 8.3.5 MONTAGE DE LA FERMETURE Vis M12x30 (x2) Ecrou à...
- Page 15 Valable uniquement sur les versions OPTION PIQUAGE NOTES 1 à 3 m3 PIQUAGES OPTIONNELS DISPONIBLES Des piquages avec passe cloison ou joint à hublot sont réalisable en usine de manière optionnelle sur les cuves de 1 à 3 m3 Piquage à la demande Piquage Piquage passe cloison Joint Hublot...
