PREMIER TECH REWATEC Notice De Pose page 14

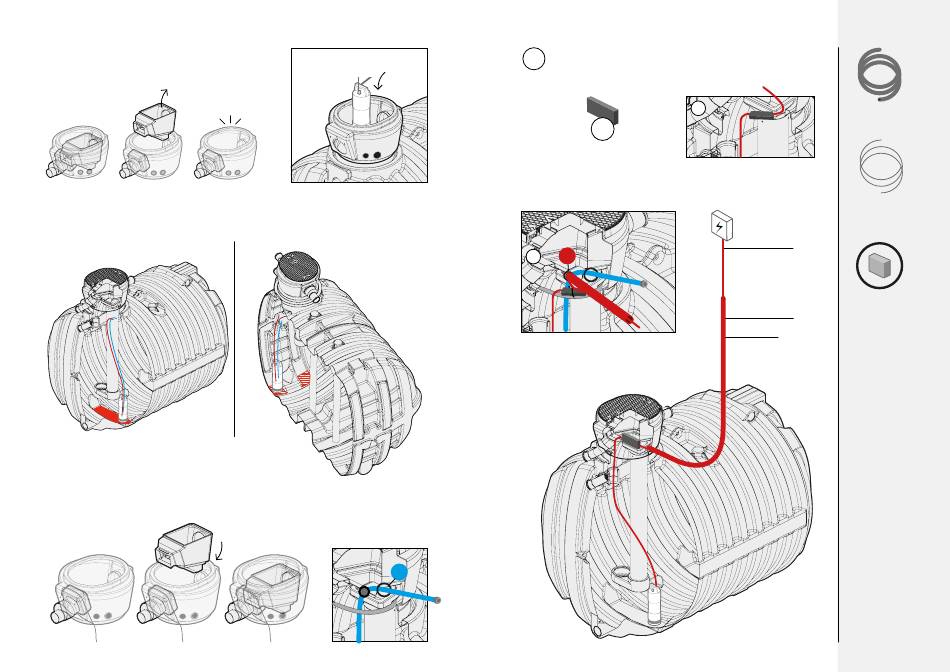

INSTALLATION DE LA POMPE DANS LA CUVE
Enlever le filtre eau de pluie
Cas des cuves enterrés classiques de 3 à 5 m3
Placer la pompe au niveau du pied de cuve
Positionner la cordellette
Positionner la cordellette autour de l'entrée du filtre.
Placer le filtre pour permettre la blocage de la cordellette
26
Descendre la
pompe assemblée
dans la cuve
Cas des cuves enterrés classiques de 6 à 12 m3
Placer la pompe au niveau des annelures
Faire passer la ligne de
refoulement dans le passe
cloison D63 prévu à cette
effet et la garder à portée
de main
D63
5.4.2
RACCORDEMENT ÉLECTRIQUE
A
X1
Connecteur électrique
étanche
Raccorder la pompe au réseau
électrique avec le connecteur
étanche
B D40
Positionner le connecteur électrique
étanche sur le rebord du trou d'homme du
filtre, réaliser un perçage pour le fixer avec
un colson
Gaine TPC
D40
Câble électrique
3g1 mm²
Vers boitier
d'alimentation
(non fournie)
Boîtier
Gaine TPC D 40
alimentation
(non fournie)
(non fourni)
Vers la maison
27
