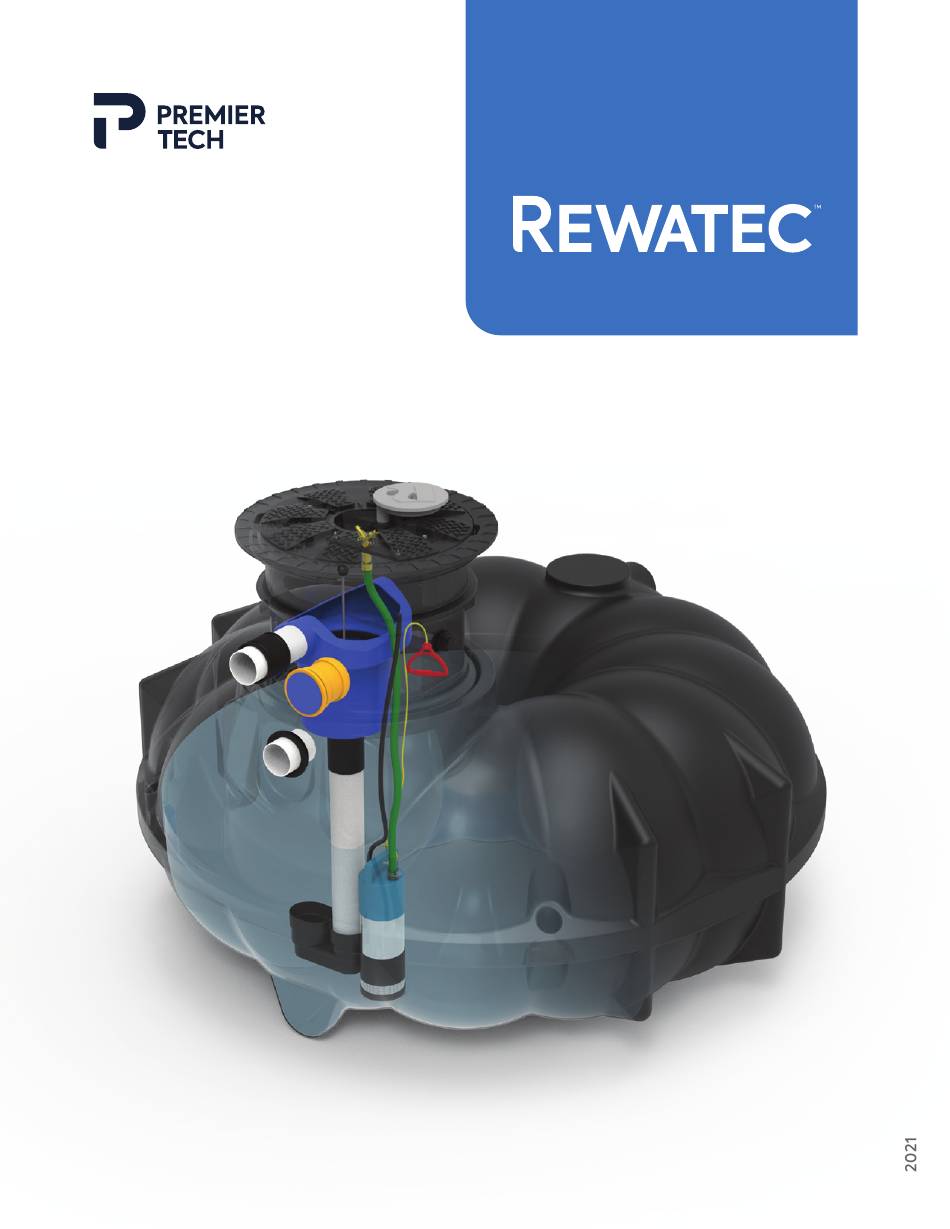

- Page 1 Guide d’installation Récupérateurs d’eau de pluie...
-
Page 2: Table Des Matières
Récupérateurs d’eau de pluie – Guide d’installation Vous venez de vous procurer un récupérateur d’eau de pluie Rewatec. Grâce à cet investissement, vous contribuez à préserver et sauvegarder la ressource en eau et vous bénéficierez d’une ressource naturelle gratuite. Nous vous remercions de votre confiance et vous félicitons pour ce geste écoresponsable. - Page 3 7.1.1 Installation du pied décoratif pour boyau d’arrosage .................... 18 7.1.2 Installation du pied décoratif sur le couvercle ....................... 18 Rehausse pour ensemble véhicule léger ......................... 19 Page 2/19 Guide d’installation 20210526 Récupérateurs d’eau de pluie Rewatec Item # 384547...
-
Page 4: Informations Générales
Conduite d’eau de consommation 1,5 m (5') Marais ou étang 10 m (33') Lac ou cours d’eau À l’extérieur de la bande riveraine * Voir section 1.2.2 Page 3/19 Guide d’installation 20210526 Récupérateurs d’eau de pluie Rewatec Item # 384547... -
Page 5: Véhicules Lourds
Préparation de la mise en place des cuves La cuve de récupération d’eau de pluie Rewatec étant conçue pour être installée enterrée, toute installation de produit hors sol (non enterré) se fera sous l’entière responsabilité de l’installateur du système, qui devra particulièrement veiller à reproduire un remblai périphérique à... -
Page 6: Composantes
Ruban de téflon • Tuyau polyéthylène (carlon) 100 lb, 25 mm (1”) pour • utilisations intérieures Agent lubrifiant • • Pilon compacteur manuel Clé mixte 13 mm Page 5/19 Guide d’installation 20210526 Récupérateurs d’eau de pluie Rewatec Item # 384547... -
Page 7: Étapes De Montage
Étapes de montage Étapes Ordre d’installation Rehausse pour ensemble de filtration Sous-assemblage de pompage Sous-assemblage de filtration Rehausse et couvercle Manutention Page 6/19 Guide d’installation 20210526 Récupérateurs d’eau de pluie Rewatec Item # 384547... -
Page 8: Rehausse Pour Ensemble De Filtration
C. Effectuer ¼ de tour dans le sens antihoraire et enfoncer avec force jusqu’à ce qu’un clic se fasse entendre. S’assurer de centrer les sorties supérieures avec la sortie du trop-plein comme dans l’image C. Page 7/19 Guide d’installation 20210526 Récupérateurs d’eau de pluie Rewatec Item # 384547... -
Page 9: Assemblage De Pompe
D. Connecter le boyau d’arrosage (5) sous le couvercle (1). S’assurer de conserver environ 20 à 30 cm de boyau d’arrosage pour pouvoir retirer le couvercle librement. Il est possible que vous ayez à couper le boyau d’arrosage (5) à différentes longueurs en fonction du modèle de réservoir. Page 8/19 Guide d’installation 20210526 Récupérateurs d’eau de pluie Rewatec Item # 384547... -
Page 10: Utilisation Intérieure/Extérieure
15 A. Dans le cas d’un kit intérieur, un second câble (12) sera connecté à la boîte de jonction du panneau de valve motorisée. Intérieur/extérieur Extérieur Page 9/19 Guide d’installation 20210526 Récupérateurs d’eau de pluie Rewatec Item # 384547... -
Page 11: Assemblage Du Panier De Filtration Et De L'arrivée D'eau Calme
à 90° par rapport à l’entrée d’eau du panier de filtration (9). Positionner le système de filtration dans le réservoir selon les étapes C-D et E plus bas. Page 10/19 Guide d’installation 20210526 Récupérateurs d’eau de pluie Rewatec Item # 384547... -
Page 12: Préparation Et Installation De La Rehausse (2) Sur La Cuve
Une fois le joint de la rehausse lubrifié, appuyer avec force sur la rehausse pour la mettre en place. Lui faire effectuer ¼ de tour dans le sens antihoraire. Mettre le couvercle en place et le sécuriser. Page 11/19 Guide d’installation 20210526 Récupérateurs d’eau de pluie Rewatec Item # 384547... -
Page 13: Installation De La Rehausse Découpable
Mettre la rehausse (2) et le couvercle en place et puis sécuriser. Élingues de manutention Utiliser uniquement les cinq élingues de manutention fournies par Premier Tech. Manipuler seulement par l’élingue supérieure. 3.5.1 Positionnement des élingues selon les différents modèles NEO-300... -
Page 14: Installation Du Produit Assemblé
Niveaux d’enfouissement possibles Les récupérateurs d’eau de pluie Rewatec peuvent être installés à différentes profondeurs d’excavation. Pour ce faire, une rehausse découpable (7) de 600 mm (24”) est fournie avec chaque système, vous permettant ainsi d’ajuster la profondeur de l’unité en fonction de la topographie du terrain. -
Page 15: Excavation
Mettre de niveau sur une assise de 150 mm (6”) de pierre ¾” net exempte de débris. Retirer le couvercle pour prendre le niveau. Utiliser les élingues fournies par Premier Tech. 4.4.2 Raccords entre les gouttières et la cuve Raccorder l’entrée d’eau de la cuve avec une conduite Ø... -
Page 16: Raccord Entre Le Trop-Plein Du Réservoir Et L'élément D'infiltration
être déposée sur les derniers 5 cm (2”) de hauteur. Bien placer le matériel au centre de la cuve avec un pilon compacteur manuel. Page 15/19 Guide d’installation 20210526 Récupérateurs d’eau de pluie Rewatec Item # 384547... -
Page 17: Panneau De Valve Motorisée Pour Utilisation Intérieure Seulement
L’ensemble des branchements électriques devra être réalisé par un électricien certifié conformément au schéma de branchements présenté dans l’image ci-bas. Schéma de branchements électriques dans la boîte de jonction C Page 16/19 Guide d’installation 20210526 Récupérateurs d’eau de pluie Rewatec Item # 384547... -
Page 18: Démarrage
En sortie de la ligne de refoulement (utilisations extérieures) Vérifier que la conduite de la pompe est bien étanche au niveau du connecteur en laiton à l’intérieur du couvercle. Page 17/19 Guide d’installation 20210526 Récupérateurs d’eau de pluie Rewatec Item # 384547... -
Page 19: Installation Des Options
6. Attention : serrer légèrement jusqu’à ce que la plaque de retenue courbe légèrement. 7. Remettre le couvercle sur l’accès principal. Pied décoratif Boulons M8-190 Plaque de retenue Page 18/19 Guide d’installation 20210526 Récupérateurs d’eau de pluie Rewatec Item # 384547... -
Page 20: Rehausse Pour Ensemble Véhicule Léger
à nous contacter au +1 800 632-6356. Les renseignements contenus dans ce document étaient à jour et conformes à l’information disponible au moment de sa publication. Premier Tech Ltée ne garantit ni ne fait quelque représentation quant à l’exactitude de PT Eau et Environnement ces renseignements.
