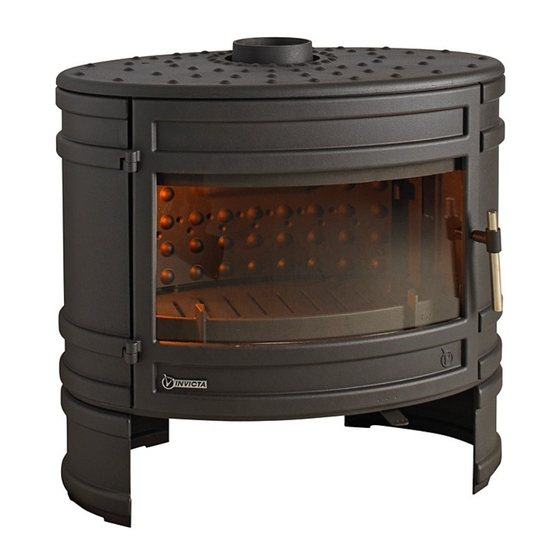

Invicta ANGOR Notice Particulière D'utilisation Et D'installation
Masquer les pouces
Voir aussi pour ANGOR:
Manuels Connexes pour Invicta ANGOR
Sommaire des Matières pour Invicta ANGOR
- Page 1 Poêle à bois ANGOR Référence 6186 44 Poêle à bois ANGOR Référence 6186 44 FH, le 03/04/2013 Page 1/7...
- Page 2 AD618644 Poêle à bois ANGOR Référence 6186 44 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques suivant EN 13240 : Puissance nominale 12 kW Rendement 76 % Taux de CO% 0.15 %...
- Page 3 Poêle à bois ANGOR Référence 6186 44 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 4 Poêle à bois ANGOR Référence 6186 44 FH, le 03/04/2013 Page 4/7...
- Page 5 Poêle à bois ANGOR Référence 6186 44 Repère Nbr Désignation Référence Pied droit F610447B Pied gauche F610448B Socle FB 610431 Vis à tête hexagonale de 8x25 AV 8408250 11 Rondelle de 6 AV 4100060 11 Ecrou de 6 AV 7100060 Registre d’air primaire...
- Page 6 Poêle à bois ANGOR Référence 6186 44 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre.
- Page 7 Poêle à bois ANGOR Référence 6186 44 Changement de l’orientation de la buse 1- Buse 2- Tampon intérieur L’orientation de la buse est en position verticale en sortie d’usine. Passage en position horizontale : - Démonter le déflecteur - Dévisser les 4 vis écrous représentés A sur le schéma ci-dessus - Démonter la buse 4 vis...
