5. INSTRUÇÕES DE FUNCIONAMENTO
5.1. MEDIÇÃO DE CORRENTES CA
Inserir o cabo no interior do toroide, o mais próximo possível do centro,
para obter medições precisas. Utilizar as marcas de alinhamento presentes
como referência (ver Fig. 2)
Correto
1. Ligar a pinça com uma pressão do botão
2. Abrir o toroide e inserir o cabo de fase no centro do mesmo (ver Fig. 3 – parte
esquerda). O valor da corrente é apresentado no display.
3. Para o uso das funções HOLD, MAX/MIN, HFR e RANGE consultar o § 4.3
4.
Para o uso do instrumento em conjunto com o

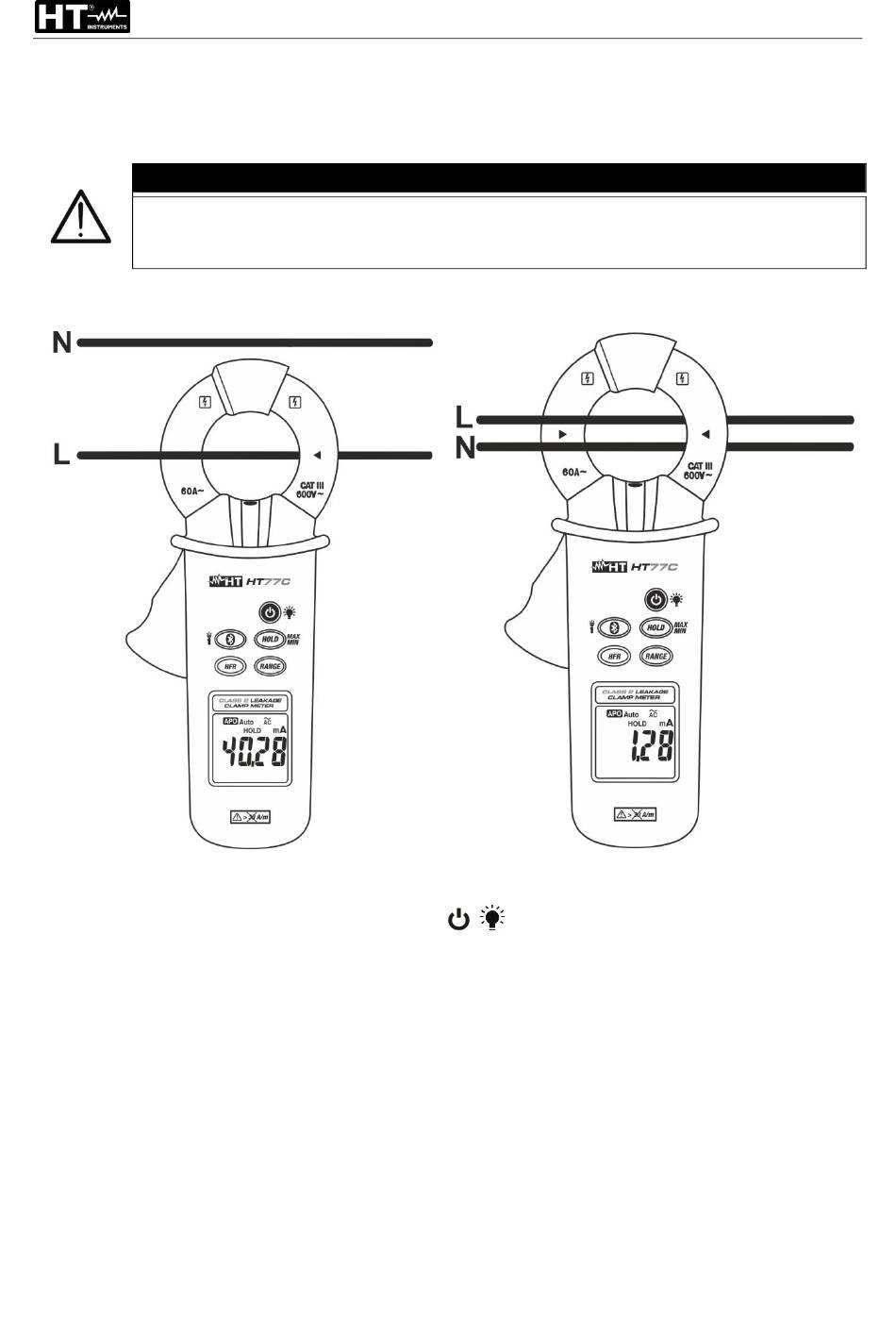

Fig. 3: Uso da pinça para medir Correntes CA
ATENÇÃO
/
HTLeakage
PT - 7
Incorreto
APP, consulte § 5.3
HT77C
