- Page 1 FRANÇAIS Manuel d'utilisation Copyright HT ITALIA 2017 Version FR 1.00 - 28/02/2017...
-
Page 2: Table Des Matières
FLASHMETER Index : PRECAUTIONS ET MESURES DE SECURITE ............2 1.1. Instructions préliminaires ....................2 1.2. Durant l’utilisation ......................3 1.3. Après l’utilisation ....................... 3 1.4. Définition de Catégorie de mesure (Surtension) ............... 3 DESCRIPTION GENERALE ..................4 ... -
Page 3: Precautions Et Mesures De Securite
FLASHMETER 1. PRECAUTIONS ET MESURES DE SECURITE Cet instrument a été conçu conformément à la directive IEC/EN61010-1, relative aux instruments de mesure électroniques. Pour votre propre sécurité et afin d éviter tout ’ endommagement de l instrument, veuillez suivre avec précaution les instructions décrites ’... -
Page 4: Durant Lutilisation
FLASHMETER 1.2. DURANT L UTILISATION ’ Veuillez lire attentivement les recommandations et instructions suivantes: ATTENTION Le non-respect des avertissements et/ou instructions peut endommager instrument et/ou ses composants et mettre en danger l utilisateur. ’ ’ Lorsque l instrument est connecté au circuit sous test, ne jamais toucher les bornes ’... -
Page 5: Description Generale
FLASHMETER 2. DESCRIPTION GENERALE L'instrument exécute, en Autorange total, les mesures suivantes : Tension DC Tension AC TRMS Détection de la présence de tension AC sans contact Résistance et test de continuité L'instrument, en fonction de la grandeur présente en entrée, commute automatiquement entre les mesures de tension et résistance. -
Page 6: Preparation A L'utilisation
FLASHMETER 3. PREPARATION A L'UTILISATION 3.1. VERIFICATION INITIALE instrument a fait l objet d un contrôle mécanique et électrique avant d être expédié. ’ ’ ’ ’ Toutes les précautions possibles ont été prises pour garantir une livraison de l instrument ’... -
Page 7: Nomenclature

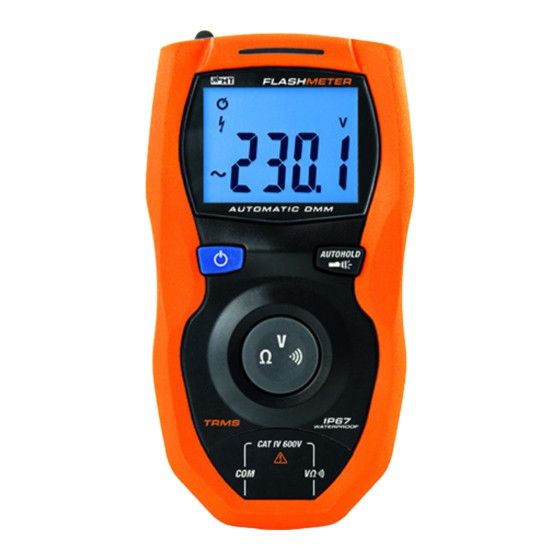

FLASHMETER 4. NOMENCLATURE 4.1. DESCRIPTION DE L INSTRUMENT ’ LÉGENDE : 1. Torche à lumière blanche 2. Capteur NCV 3. Affiche la présence de tension AC sans contact 4. Écran LCD 5. Touche ON/OFF 6. Touche AutoHold/ 7. Touche V/ Ω... -
Page 8: Description Des Touches De Fonction
FLASHMETER 4.3. DESCRIPTION DES TOUCHES DE FONCTION 4.3.1. Touche ON/OFF ( ) La pression de la touche permet l'allumage de l'instrument. Appuyer environ 1s sur la touche pour éteindre l'instrument. 4.3.2. Touche AutoHold/ La pression de la touche AutoHold/ permet l'activation/désactivation de la torche à lumière blanche intégrée (voir Fig. -
Page 9: Mode D'emploi
FLASHMETER 5. MODE D'EMPLOI 5.1.1. Mesure de Tension DC ATTENTION La tension d entrée maximale DC est de 600V. Ne pas mesurer de tensions ’ excédant les limites indiquées dans ce manuel. Le dépassement des limites de tension pourrait entraîner des chocs électriques pour l'utilisateur et endommager l instrument. -
Page 10: Mesure De Tension Ac
FLASHMETER 5.1.2. Mesure de Tension AC ATTENTION La tension d entrée maximale AC est de 600V. Ne pas mesurer de tensions ’ excédant les limites indiquées dans ce manuel. Le dépassement des limites de tension pourrait entraîner des chocs électriques pour l'utilisateur et endommager l instrument. -
Page 11: Mesure De Résistance
FLASHMETER 5.1.3. Mesure de Résistance ATTENTION Avant d'effectuer toute mesure de résistance, vérifier que l alimentation du ’ circuit sous test est coupée et que tous les condensateurs, si présents, sont déchargés. Fig. 5: Mesure de Résistance 1. Allumer l instrument en appuyant sur la touche ON/OFF Le mode de mesure Ω... -
Page 12: Test De Continuité
FLASHMETER 5.1.4. Test de Continuité ATTENTION Avant d'effectuer toute mesure de résistance, vérifier que l alimentation du ’ circuit sous test est coupée et que tous les condensateurs, si présents, sont déchargés. Fig. 6: Utilisation de l'instrument pour le test de continuité 1. -
Page 13: Maintenance
FLASHMETER 6. MAINTENANCE 6.1. ASPECTS GENERAUX L instrument que vous avez acheté est un instrument de précision. Pour son usage et ’ son stockage, veuillez suivre attentivement les recommandations indiquées dans ce manuel afin d éviter tout dommage ou danger pendant l utilisation. -
Page 14: Specifications Techniques
FLASHMETER 7. SPECIFICATIONS TECHNIQUES 7.1. CARACTERISTIQUES TECHNIQUES Incertitude calculée comme ±[%lecture (num. dgts*résolut)] référée à 18°C28°C,<70%HR. Tension DC (Autorange) Protection contre Champ Résolution Incertitude Impédance d entrée ’ les surcharges 400.0V (1.0%lecture+5dgts) 0.1V >10M 600VDC/ACrms Ω 600.0V Tension AC TRMS (Autorange) Incertitude (*) Protection contre Champ... -
Page 15: Normes De Référence
FLASHMETER 7.1.1. Normes de référence Sécurité: IEC/EN61010-1 EMC : IEC/EN61326-1 Isolement : double isolement Degré de pollution: Catégorie de surtension : CAT IV 600V Altitude d'utilisation maximale: 2000m 7.1.2. Caractéristiques générales Caractéristiques mécaniques Dimensions (L x La x H): 140 x 75 x 40mm Poids (avec piles): 220g Alimentation... -
Page 16: Assistance
FLASHMETER 8. ASSISTANCE 8.1. CONDITIONS DE GARANTIE Cet instrument est garanti contre tout défaut de matériel ou de fabrication, conformément aux conditions générales de vente. Pendant la période de garantie, toutes les pièces défectueuses peuvent être remplacées, mais le fabricant se réserve le droit de réparer ou de remplacer le produit.
