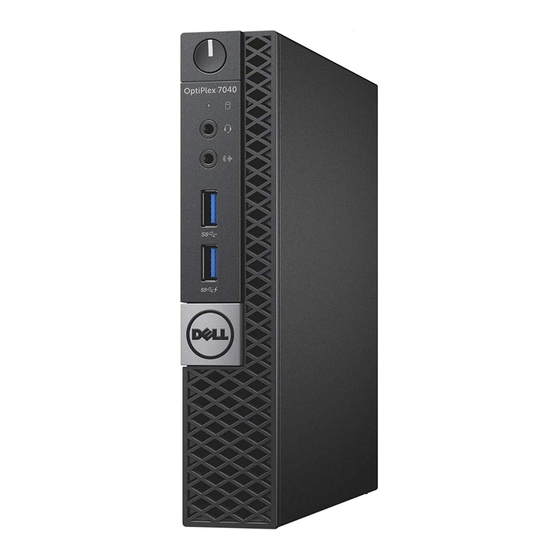

- Page 1 OptiPlex 7040 – Mini-tour Manuel du propriétaire Modèle réglementaire: D18M Type réglementaire: D18M001 Juillet 2024 Rév. A01...
- Page 2 Table des matières Chapitre 1: Intervention à l’intérieur de votre ordinateur..............5 Avant d’intervenir à l’intérieur de votre ordinateur......................5 Mise hors tension de l’ordinateur............................5 Après une intervention à l’intérieur de votre ordinateur....................5 Chapitre 2: Démontage et remontage....................6 Outils recommandés................................6 Retrait du capot..................................
- Page 3 Mot de passe système et de configuration........................45 Attribution d’un mot de passe système ou de configuration................... 45 Suppression ou modification d’un mot de passe système ou de configuration existant........45 Chapitre 5: Caractéristiques......................47 Chapitre 6: Contacter Dell......................52 Table des matières...
- Page 4 Un AVERTISSEMENT signale un risque d’endommagement du matériel, de blessure corporelle, voire de décès. © 2015-2024 Dell Inc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.
- Page 5 Intervention à l’intérieur de votre ordinateur Avant d’intervenir à l’intérieur de votre ordinateur À propos de cette tâche REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Étapes 1.
- Page 6 Démontage et remontage Outils recommandés Les procédures mentionnées dans ce document nécessitent les outils suivants : ● Petit tournevis à tête plate ● Tournevis Phillips nº 1 ● Petite pointe en plastique Retrait du capot Étapes 1. Suivez la procédure décrite dans la section Avant d’intervenir à...
- Page 7 2. Retirez le capot. 3. Pour déposer le cadre : a. Soulevez les pattes pour dégager le cadre du châssis. b. Faites glisser le cadre et soulevez-le pour le retirer du châssis. Installation du cadre Étapes 1. Placez le cadre pour aligner les supports de patte sur le châssis. 2.
- Page 8 Retrait de l’assemblage de disque dur de 3,5 pouces Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez les éléments suivants : capot cadre 3. Ouvrez la porte du cadre avant. 4. Retirez l’assemblage de disque dur. a.
- Page 9 ensemble de disque dur 3. Pour retirer le support du disque dur : a. Tirez un côté du support de disque dur pour dégager de leurs emplacements sur le disque dur les broches situées sur le support [1]. b. Soulevez le disque dur pour le dégager de son support [2]. Installation du disque dur dans son support Étapes 1.
- Page 10 3. Pour retirer lecteur optique : a. Ouvrez la porte du panneau avant. b. Débranchez le câble de données et le câble d’alimentation des connecteurs sur lecteur optique [1, 2]. REMARQUE : Vous devrez peut-être dégager les câbles des pattes sous le bâti de lecteur pour déconnecter les câbles des connecteurs.
- Page 11 Installation du lecteur optique (3,5 pouces) Étapes 1. Insérez le lecteur optique dans sa baie jusqu’à ce qu’il s’enclenche. 2. Connectez le câble de données et le câble d’alimentation au lecteur optique. 3. Installez : ● Cadre ● le capot 4. Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.
- Page 12 4. Placez l’élément en caoutchouc sur la carte système [1] et décollez le ruban adhésif (rose) de l’élément en caoutchouc [2]. 5. Pour installer la carte SSD : a. Connectez la carte SSD au connecteur situé sur la carte système [1]. b.
- Page 13 Retrait du lecteur de carte SD Étapes 1. Suivez la procédure décrite dans Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : ● le capot ● Cadre 3. Ouvrez la porte du cadre avant. 4. Pour retirer le lecteur de carte SD : a.
- Page 14 b. Soulevez la barrette de mémoire de son connecteur sur la carte système. Installation du module de mémoire Étapes 1. Alignez l’encoche du module de mémoire sur la languette de son connecteur. 2. Insérez le module de mémoire dans son emplacement. 3.
- Page 15 5. Répétez ces étapes pour retirer toute autre carte d’extension PCIe. Installation de la cartes d’extension PCIe Étapes 1. Tirez le loquet de verrouillage vers l’arrière pour l’ouvrir. 2. Insérez la carte d’extension PCIe dans le connecteur situé sur la carte système. 3.
- Page 16 Installation de la carte du port Ethernet Étapes 1. Tirez sur le loquet de dégagement pour l’ouvrir. 2. Alignez la carte du port Ethernet avec le logement situé à l’arrière de l’ordinateur et le connecteur de la carte avec le connecteur situé sur la carte système.
- Page 17 Installation du bloc d’alimentation (PSU) Étapes 1. Insérez le bloc d’alimentation dans son emplacement et faites-le glisser vers l’arrière de l’ordinateur jusqu’à ce qu’il s’enclenche. 2. Serrez les vis 6-32xL6.35 pour fixer le bloc d’alimentation à l’ordinateur. 3. Acheminez les câbles du bloc d’alimentation dans les clips de fixation. 4.
- Page 18 Installation de la carte fille VGA Étapes 1. Alignez la carte fille VGA sur le support de vis de la carte système. 2. Serrez la vis pour fixer la carte fille VGA à la carte système. 3. Insérez le connecteur VGA dans le logement situé à l’arrière de l’ordinateur. 4.
- Page 19 Installation du commutateur d’intrusion Étapes 1. insérez le commutateur d’intrusion dans son emplacement sur l’ordinateur. 2. Faites passer le câble du commutateur d’intrusion dans le passe-câbles du ventilateur. 3. Branchez le câble du commutateur d’intrusion sur le connecteur de la carte système. 4.
- Page 20 Installation du bouton d’alimentation Étapes 1. Insérez l’interrupteur d’alimentation dans son logement à l’avant de l’ordinateur et appuyez dessus jusqu’à ce qu’il s’enclenche. 2. Alignez le câble avec les broches du connecteur et branchez le câble. 3. Fermez la porte du panneau avant. 4.
- Page 21 Installation du haut-parleur Étapes 1. Insérez le haut-parleur dans son logement et appuyez dessus jusqu’à ce qu’il s’enclenche. 2. Ouvrez la porte du cadre avant. 3. Branchez le câble des haut-parleurs sur le connecteur de la carte système. 4. Fermez la porte du cadre avant. 5.
- Page 22 2. Appuyez sur la pile pour l’enclencher dans le connecteur. 3. Fermez la porte du panneau avant. 4. Installez les éléments suivants : ● cadre ● capot 5. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur.
- Page 23 ● capot 7. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Retrait du processeur Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez les éléments suivants : capot cadre 3.
- Page 24 Retrait du ventilateur système Étapes 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez les éléments suivants : capot cadre 3. Ouvrez la porte du panneau avant. 4. Pour retirer le ventilateur système : a.
- Page 25 capot cadre 3. Ouvrez la porte du panneau avant. 4. Retirez les éléments suivants : assemblage du dissipateur de chaleur processeur carte d’extension PCIe carte du port Ethernet en option carte SSD en option module de mémoire ventilateur système 5. Débranchez tous les câbles des connecteurs de la carte système. 6.
- Page 26 Disposition de la carte système 1. connecteur PCIe x16 2. connecteur PCI 3. connecteur PCIe x16 4. connecteur PCIe x1 5. Connecteur de carte fille VGA 6. Connecteur du commutateur d’intrusion 7. Connecteur du ventilateur 8. Processeur 9. connecteur d’alimentation du processeur 10. Connecteur du ventilateur du processeur 11.
- Page 27 Dépannage de l'ordinateur Vous pouvez dépanner l'ordinateur en utilisant les indicateurs, tels que les voyants de diagnostic, les bips et les messages d'erreur lors de l'utilisation de l'ordinateur. Codes des voyants de diagnostic et d’alimentation Tableau 1. États du voyant d’alimentation État du voyant d’alimentation Cause possible Instructions de dépannage...
- Page 28 Tableau 1. États du voyant d’alimentation (suite) État du voyant d’alimentation Cause possible Instructions de dépannage fermement connectés à la carte système. Blanc fixe L’ordinateur est sous tension et Si l’ordinateur ne répond pas, il est entièrement fonctionnel. procédez comme suit : ●...
- Page 29 Tableau 2. Codes de voyants de diagnostics d’alimentation (suite) État Nom de l'état Séquence de Description du Solution proposée clignotement orange problème 5 clignotements > longue Dernière version du BIOS pause > répétitions flash. Si le problème persiste, remplacez la carte mère Processeur défectueux L’activité...
- Page 30 Tableau 2. Codes de voyants de diagnostics d’alimentation (suite) État Nom de l'état Séquence de Description du Solution proposée clignotement orange problème les cartes une par une pour déterminer laquelle a échoué. Si la carte est jugée défectueuse, remplacez- Si aucune des cartes n’est défectueuse, remplacez la carte mère.
- Page 31 Tableau 2. Codes de voyants de diagnostics d’alimentation (suite) État Nom de l'état Séquence de Description du Solution proposée clignotement orange problème Si le client peut aider au dépannage, réduisez le problème en retirant les mémoires une par une de la carte mère pour déterminer laquelle a échoué.
- Page 32 CACHE DISABLED DUE TO FAILURE Le cache interne principal du microprocesseur présente un dysfonctionnement. Contactez Dell. CD DRIVE CONTROLLER FAILURE Le lecteur optique ne réagit pas aux commandes envoyées par l’ordinateur.
- Page 33 Exécutez le test de touche bloquée dans Dell Diagnostics. LICENSED CONTENT IS NOT ACCESSIBLE IN Dell MediaDirect ne parvenant pas à vérifier les restrictions DRM MEDIADIRECT (gestion des droits numériques) sur le fichier, la lecture du fichier est impossible.
- Page 34 Réinstallation du système d’exploitation Si le problème persiste, contactez Dell. OPTIONAL ROM BAD CHECKSUM La mémoire ROM optionnelle est défectueuse. Contactez Dell. SECTOR NOT FOUND Le système d’exploitation ne parvient pas à trouver un secteur sur le disque dur. Votre disque dur contient probablement un secteur défectueux ou une table d’allocation de fichiers (FAT)
- Page 35 [nnnn]. For fois de suite à cause de la même erreur. help in resolving this problem, please note this checkpoint and contact Dell Technical Support CMOS checksum error RTC réinitialisé, l'Interface de configuration du BIOS par défaut a été...
- Page 36 La séquence de démarrage permet d’ignorer l’ordre des périphériques de démarrage défini par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Pendant l’auto test de démarrage (POST), lorsque le logo Dell s’affiche, vous pouvez : ● Accéder à la configuration du système en appuyant sur la touche <F2>...
- Page 37 Si le logo du système d’exploitation s’affiche, attendez l’affichage du bureau. Éteignez ou redémarrez ensuite l’ordinateur, puis refaites une tentative. REMARQUE : Une fois que le logo Dell s’affiche, vous pouvez également appuyer sur F12 puis sélectionner BIOS setup. Options du programme de configuration du système REMARQUE : Selon votre ordinateur et les périphériques installés, les éléments répertoriés dans la présente section n’apparaîtront...
- Page 38 Vous permet de vous connecter à l’écran via le WiFi. La technologie WiDi nécessite une carte Intel WiFi, une carte graphique Intel et un récepteur WiDi sur l’écran (ou un écran compatible WIDI). Pour installer l’application WIDI, consultez le site dell.com/support pour télécharger l’application WIDI. REMARQUE : Lors de l’installation de l’application WIDI, connectez l’écran à...
- Page 39 Tableau 7. System Configuration (Configuration du système) (suite) Option Description Miscellaneous Devices Permet d’activer ou de désactiver les divers périphériques intégrés. ● Enable PCI Slot ● Enable Media Card (Activer la carte multimédia) (option par défaut) ● Disable Media Card (désactiver le lecteur de cartes mémoire) Tableau 8.
- Page 40 Tableau 9. Security (Sécurité) (suite) Option Description ● Deactivate (Activate) : cette option est désactivée par défaut. ● Disable (mise hors service) ● Activate (activer) Chassis Intrusion (Intrusion dans Permet de contrôler la fonction de prévention contre les intrusions dans le châssis. Vous pouvez le châssis) sélectionner les paramètres suivants pour cette option : ●...
- Page 41 Tableau 10. Secure Boot (Démarrage sécurisé) (suite) Option Description REMARQUE : Si vous désactivez le Custom Mode (Mode personnalisé), toutes les modifications effectuées seront effacées et les clés seront restaurées selon les paramètres par défaut. Tableau 11. Intel Software Guard Extensions Option Description Intel SGX Enable...
- Page 42 Tableau 13. Power Management (Gestion de l’alimentation) (suite) Option Description Cette option est désactivée par défaut. Fan Control Override Permet de déterminer la vitesse du ventilateur du système. Lorsque cette option est activée, le ventilateur du système s’exécute à la vitesse maximale. Cette option est désactivée par défaut. USB Wake Support Cette option permet d’activer la sortie de veille de l’ordinateur par les périphériques USB.
- Page 43 Gère le mécanisme de messages SERR. Par défaut, cette option n'est pas activée. Certaines cartes graphiques exigent que ce mécanisme soit désactivé. Configuration développement Dell Permet d’activer ou de désactiver certaines fonctionnalités de contrôle du BIOS. Cette option est désactivée par défaut.
- Page 44 Étapes 1. Redémarrez l’ordinateur. 2. Rendez-vous sur Dell.com/support. ● Saisissez le Numéro de série ou le Code de service express, puis cliquez sur Envoyer. ● Cliquez sur Détecter le produit et suivez les instructions qui s’affichent à l’écran.
- Page 45 Mot de passe système et de configuration Tableau 20. Mot de passe système et de configuration Type de mot de passe Description Mot de passe système Mot de passe que vous devez entrer pour ouvrir une session sur le système. Mot de passe de configuration Mot de passe que vous devez saisir pour accéder aux paramètres du BIOS de l’ordinateur et les changer.
- Page 46 À propos de cette tâche Pour entrer dans la configuration du système, appuyez sur F2 immédiatement après la mise sous tension ou un redémarrage. Étapes 1. Dans l’écran BIOS du système ou Configuration du système, sélectionnez Sécurité du système et appuyez sur Entrée. L’écran Sécurité...
- Page 47 Caractéristiques REMARQUE : Les offres proposées peuvent dépendre de la région. Pour plus d’informations sur la configuration de votre ordinateur dans : ● Windows 10, cliquez ou appuyez sur Démarrer > Paramètres > Système > À propos. ● Windows 8.1 et Windows 8, cliquez ou appuyez sur Démarrer >...
- Page 48 Tableau 26. Informations sur le système Fonctionnalité Spécification Chipset (jeu de puces) du système Intel série 100, Q170 Canaux DMA Deux contrôleurs DMA 8237 avec sept canaux programmables indépendamment Niveaux d'interruption Fonction APIC E/S intégrée avec 24 interruptions Puce BIOS (NVRAM) 16 Mo Tableau 27. Bus d'extension Fonctionnalité...
- Page 49 Tableau 29. Drives (Disques) (suite) Fonctionnalité Spécification ● Disque dur SATA 3 2 To de 3,5 pouces (7200 tr/min) ● Disque dur à M.2 PCIe SSD autochiffrement 2280 M.2 PCIe 256 Go ● Disque dur NVMe M.2 PCIe 256 Go ● Disque dur NVMe M.2 PCIe 512 Go Nombre de disques durs pris en charge 1 × 3,5 pouces / 1 × 2,5 pouces / 2 × 2,5 pouces Max.
- Page 50 Tableau 31. Connecteurs internes (suite) Fonctionnalité Spécification USB interne Connecteur 10 broches Ventilateur système Connecteur 4 broches M.2 22x80 socket3 Commande de face avant Connecteur 5 broches Processeur Connecteur 1151 broches Ventilateur du processeur Connecteur 4 broches cavalier de mode d'entretien Connecteur 2 broches Cavalier d'effacement de mot de passe Connecteur 2 broches Cavalier de réinitialisation d'horloge (RTCRST) Connecteur 2 broches...
- Page 51 Tableau 34. Dimensions physiques Fonctionnalité Caractéristiques Hauteur 350,00 mm (13,77 pouces) Largeur 154,00 mm (6,06 pouces) Profondeur 274,00 mm (10,78 pouces) Poids 8,00 kg (17,64 lb) Tableau 35. Spécifications environnementales Fonctionnalité Spécification Plage de températures En fonctionnement De 5 °C à 35 °C (de 41 °F à 95 °F) Stockage De -40 °C à 65 °C (de -40 °F à 149 °F) Humidité...
- Page 52 À propos de cette tâche Dell offre plusieurs options de service et de support en ligne et par téléphone. La disponibilité des produits varie selon le pays et le produit. Certains services peuvent ne pas être disponibles dans votre région. Pour contacter le service commercial, du support technique ou client de Dell :...
