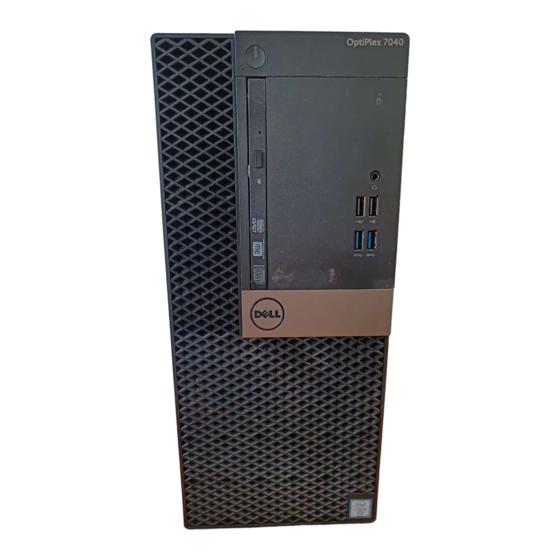

- Page 1 OptiPlex 7040 – Mini-tour Manuel du propriétaire Modèle réglementaire: D18M Type réglementaire: D18M001...
- Page 2 AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessures corporelles ou même de mort. Copyright © 2015 Dell Inc. Tous droits réservés. Ce produit est protégé par les lois américaines et internationales sur le copyright et la propriété intellectuelle. Dell ™...
- Page 3 Table des matières 1 Intervention à l’intérieur de votre ordinateur..........5 ................5 Avant une intervention à l’intérieur de l’ordinateur ......................6 Mise hors tension de l’ordinateur ................7 Après une intervention à l’intérieur de l’ordinateur 2 Retrait et installation de composants............... 8 ..........................8 Outils recommandés .............................
- Page 4 Mise à jour du BIOS ..................49 Mot de passe système et de configuration ............50 Attribution d’un mot de passe système et de configuration ....50 Suppression ou modification d’un mot de passe système et/ou de configuration 5 Caractéristiques....................52 6 Contacter Dell..................... 58...
- Page 5 Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
- Page 6 Pour ne pas endommager l’ordinateur, procédez comme suit avant d’intervenir dans l’ordinateur. Assurez-vous que la surface de travail est plane et propre afin d’éviter de rayer le capot de l’ordinateur. Éteignez l'ordinateur (voir la section Arrêter l'ordinateur). PRÉCAUTION : Pour déconnectez un câble réseau, débranchez-le d’abord de l’ordinateur, puis du périphérique réseau.
- Page 7 Connectez à l’ordinateur le câble téléphonique ou les câbles réseau. Branchez l'ordinateur et tous les périphériques connectés sur leurs prises secteur respectives. Mettez sous tension l'ordinateur. Si nécessaire, vérifiez que l'ordinateur fonctionne correctement en exécutant les diagnostics Dell.
- Page 8 Retrait et installation de composants Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur. Outils recommandés Les procédures mentionnées dans ce document nécessitent les outils suivants : • petit tournevis à tête plate • tournevis cruciforme •...
- Page 9 Retrait du cadre Suivez la procédure décrite dans Avant une intervention à l’intérieur de l’ordinateur. Retirez le capot. Pour retirer le cadre avant : a. Soulevez les languettes pour dégager le cadre avant de l’ordinateur. b. Retirez le cadre avant de l’ordinateur. Installation du cadre Insérez les languettes du cadre dans les fentes de l’ordinateur.
- Page 10 PRÉCAUTION : La porte du cadre avant ne s’ouvre pas entièrement. Reportez-vous à l’étiquette imprimée pour connaître le niveau maximal possible. Retrait de l’ensemble de disque dur Suivez la procédure décrite dans Avant une intervention à l’intérieur de l’ordinateur. Retirez : •...
- Page 11 Retirez le disque dur de son support. Suivez la procédure décrite dans Avant une intervention à l’intérieur de l’ordinateur. Retirez : capot Cadre ensemble de disque dur Pour retirer le support du disque dur : a. Tirez un côté du support de disque dur pour dégager de leurs emplacements sur le disque dur les broches situées sur le support [1].
- Page 12 • le capot Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur. Retrait du lecteur optique Suivez la procédure décrite dans Avant une intervention à l’intérieur de l’ordinateur. Retirez : • le capot • Cadre Pour retirer lecteur optique : a.
- Page 13 Retrait du lecteur optique (3,5 pouces) Suivez la procédure décrite dans Avant une intervention à l’intérieur de l’ordinateur. Retirez : • le capot • Cadre Pour retirer le lecteur optique : a. Débranchez le câble de données et le câble d’alimentation des connecteurs sur le lecteur optique [1, 2].
- Page 14 Décollez le ruban adhésif (bleu) de l’élément en caoutchouc. Placez l’élément en caoutchouc sur la carte système [1] et décollez le ruban adhésif (rose) de l’élément en caoutchouc [2]. Pour installer la carte SSD : a. Connectez la carte SSD au connecteur situé sur la carte système [1]. b.
- Page 15 Fermez la porte du cadre avant. Installez : Cadre le capot Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur. Retrait de la carte SSD en option Suivez la procédure décrite dans Avant une intervention à l’intérieur de l’ordinateur.
- Page 16 Installation du lecteur de carte SD Insérez le lecteur de carte SD dans son logement sur la carte système. Serrez la vis qui fixe le lecteur de carte SD à la carte système. Connectez le câble du lecteur de carte SD au connecteur situé sur la carte système. Fermez la porte du cadre avant.
- Page 17 Installation de la barrette de mémoire Alignez l’encoche du module de mémoire sur la languette de son connecteur. Insérez le module de mémoire dans son support. Appuyez sur la barrette de mémoire jusqu’à ce que la languette de fixation du module de mémoire s’enclenche.
- Page 18 Répétez ces étapes pour installer d’autres cartes d’extension PCIe. Fermez le loquet de dégagement. Fermez la porte du cadre avant. Installez : Cadre le capot Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur. Retrait de la carte du port Ethernet en option Suivez la procédure décrite dans Avant une intervention à...
- Page 19 Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur. Retrait du bloc d’alimentation Suivez la procédure décrite dans Avant une intervention à l’intérieur de l’ordinateur. Retirez : • le capot • Cadre Ouvrez la porte du cadre avant.
- Page 20 Retrait de la carte fille VGA Suivez la procédure décrite dans Avant une intervention à l’intérieur de l’ordinateur. Retirez : • le capot • Cadre Ouvrez la porte du cadre avant. Pour retirer la carte fille VGA : a. Retirez les vis qui fixent le connecteur VGA à l’ordinateur [1]. b.
- Page 21 • Cadre Ouvrez la porte du cadre avant. Pour retirer le commutateur d’intrusion : a. Débranchez le câble du commutateur d’intrusion du connecteur de la carte système [1]. b. Retirez le câble du commutateur d’intrusion du passe-câble du ventilateur [2]. c.
- Page 22 Installation de l’interrupteur d’alimentation Insérez l’interrupteur d’alimentation dans son logement et appuyez dessus jusqu’à ce qu’il s’enclenche. Acheminez le câble de l’interrupteur d’alimentation dans son clip de fixation. Branchez le câble de l’interrupteur d’alimentation sur le connecteur de la carte système. Fermez la porte du cadre avant.
- Page 23 Installation du haut-parleur Insérez le haut-parleur dans son logement et appuyez dessus jusqu’à ce qu’il s’enclenche. Ouvrez la porte du cadre avant. Branchez le câble des haut-parleurs sur le connecteur de la carte système. Fermez la porte du cadre avant. Installez : Cadre le capot...
- Page 24 Installation de la pile bouton Tenez la pile, le pôle positif « + » vers le haut, puis glissez-la sous les pattes de fixation du pôle positif du connecteur. Appuyez sur la pile pour l’enclencher dans le connecteur. Fermez la porte du cadre avant. Installez : •...
- Page 25 Fermez la porte du cadre avant. Installez : • Cadre • le capot Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur. Retrait du processeur Suivez la procédure décrite dans Avant une intervention à l’intérieur de l’ordinateur. Retirez : •...
- Page 26 Cadre le capot Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur. Retrait du ventilateur système Suivez la procédure décrite dans Avant une intervention à l’intérieur de l’ordinateur. Retirez : • le capot • Cadre Ouvrez la porte du cadre avant.
- Page 27 Retrait de la carte système Suivez la procédure décrite dans Avant une intervention à l’intérieur de l’ordinateur. Retirez : • le capot • Cadre Ouvrez la porte du cadre avant. Retirez : • ensemble dissipateur thermique • le processeur • carte d’extension PCIe •...
- Page 28 • carte SSD en option • carte du port Ethernet en option • carte d’extension PCIe • le processeur • ensemble dissipateur thermique Fermez la porte du cadre avant. Installez : • Cadre • le capot Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.
- Page 29 Connecteur du haut-parleur interne connecteur d’alimentation ATX Connecteur du câble d’alimentation du disque Connecteur SATA2 dur et du disque optique Connecteur SATA 0 Connecteur USB interne Cavalier de réinitialisation RTCRST/mot de Pile bouton passe/MFG...
- Page 30 Dépannage de l'ordinateur Vous pouvez dépanner l'ordinateur en utilisant les indicateurs, tels que les voyants de diagnostic, les bips et les messages d'erreur lors de l'utilisation de l'ordinateur. Codes de voyants de diagnostics d’alimentation Tableau 1. Codes de voyants de diagnostics d’alimentation État du voyant d’alimentation Cause possible Instructions de...
- Page 31 Le cache primaire interne au microprocesseur est CACHE DISABLED DUE TO FAILURE (CACHE défaillant. Contactez Dell. DÉSACTIVÉ EN RAISON D’UNE DÉFAILLANCE) Le lecteur optique ne réagit pas aux commandes CD DRIVE CONTROLLER FAILURE envoyées par l’ordinateur.
- Page 32 DE LA MÉMOIRE DISPONIBLE) remplacez-les, si nécessaire. Le disque dur n’est pas parvenu à s’initialiser. DISK C: FAILED INITIALIZATION (ÉCHEC DE Exécutez les tests de disque dur dans Dell L’INITIALISATION DU DISQUE C:) Diagnostics. Pour fonctionner, l’ordinateur a besoin d’un disque DRIVE NOT READY (LECTEUR NON PRÊT)
- Page 33 éteignez l’ordinateur, réinstallez le disque dur et redémarrez l’ordinateur. Si le problème persiste, essayez un autre lecteur. Exécutez les tests Hard Disk Drive (Disque dur) dans Dell Diagnostics. Le système d’exploitation essaie de démarrer à INSERT BOOTABLE MEDIA (INSÉREZ UN partir d’un support non amorçable, tel qu’une...
- Page 34 Exécutez le test Stuck Key (Touche bloquée) dans Dell Diagnostics. Dell MediaDirect ne parvenant pas à vérifier les LICENSED CONTENT IS NOT ACCESSIBLE IN restrictions DRM (gestion des droits numériques) MEDIADIRECT (DU CONTENU SOUS LICENCE sur le fichier, la lecture du fichier est impossible.
- Page 35 Une puce de la carte système est peut-être SHUTDOWN FAILURE (ÉCHEC D’ARRÊT EN défaillante. Exécutez le test System Set (Ensemble ORDRE) du système) dans Dell Diagnostics.Si le message réapparaît, contactez Dell. Les paramètres de configuration du système sont TIME-OF-DAY CLOCK LOST POWER (PERTE corrompus.
- Page 36 TIMER CHIP COUNTER ;2 FAILED (ÉCHEC DU dysfonctionner. Exécutez le test System Set COMPTEUR ;2 DE LA PUCE D’HORLOGE) (Ensemble du système) dans Dell Diagnostics. Le contrôleur clavier fonctionne peut-être mal ou UNEXPECTED INTERRUPT IN PROTECTED MODE un module mémoire est peut-être mal installé.
- Page 37 CAUTION – Hard Drive SELF MONITORING dur. SYSTEM has reported that a parameter has exceeded its normal operating range. Dell recommends that you back up your data regularly. A parameter out of range may or may not indicate a potential hard drive problem (ATTENTION –...
- Page 38 La séquence de démarrage permet d’ignorer l’ordre des périphériques d’amorçage définis par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Lors du test à la mise sous tension (POST), lorsque le logo Dell s’affiche, vous pouvez : •...
- Page 39 REMARQUE : Si vous attendez trop longtemps et que le logo du système d’exploitation apparaît, patientez jusqu’à ce que le bureau s’affiche. Arrêtez alors votre ordinateur et faites une nouvelle tentative. REMARQUE : Une fois que le logo Dell s’affiche, vous pouvez également appuyer sur F12 puis sélectionner BIOS setup.
- Page 40 Options du programme de configuration du système REMARQUE : Selon votre ordinateur et les périphériques installés, les éléments répertoriés dans la présente section n’apparaîtront pas forcément tels quels dans votre configuration. Tableau 5. Généralités Option Description Informations sur le Affiche les informations suivantes : système •...
- Page 41 Option Description écran compatible WiDi). Pour installer l’application WIDI, consultez le site dell.com/support pour télécharger l’application WIDI. REMARQUE : Lors de l’installation de l’application WIDI, connectez l’écran à la sortie de la carte graphique Intel intégrée. Serial Port Vous permet de déterminer la façon dont doit fonctionner le port série intégré.
- Page 42 Option Description Toutes les options sont activées par défaut. Miscellaneous Devices Permet d’activer ou de désactiver les divers périphériques intégrés. • Enable PCI Slot (Activer le connecteur PCI) • Enable Media Card (Activer la carte multimédia) (option par défaut) • Disable Media Card (Désactiver le lecteur de carte mémoire) Tableau 7.
- Page 43 Option Description Password Change Cette option vous permet de déterminer si les modifications des mots de passe système et HDD sont autorisées lorsqu’un mot de passe administrateur est défini. Allow Non-Admin Password Changes (Autoriser les modifications de mot de passe non admin) - Cette option est désactivée par défaut. TPM 1.2 Security Permet de définir si le module TPM (Trusted Platform Module) est visible pour le système d’exploitation.
- Page 44 Option Description destinée à maintenir sécurisées et non modifiables les données de l’unité HDD. Par défaut, elle est désactivée. Tableau 9. Secure Boot (Démarrage sécurisé) Option Description Secure Boot Enable Permet d’activer ou de désactiver Secure Boot (Démarrage sécurisé). • Désactiver •...
- Page 45 Option Description • 128 Mo Tableau 11. Performances Option Description Multi Core Support Ce champ spécifie si un seul cœur ou tous les cœurs seront activés pour le processeur. Cette option est activée par défaut. Intel SpeedStep Permet d’activer ou de désactiver le mode Intel SpeedStep. Cette option est désactivée par défaut.
- Page 46 Option Description Wake on LAN/WWAN Cette option permet à l’ordinateur de s’allumer à la réception d’un signal LAN spécial. Cette fonction n’est opérationnelle que lorsque l’ordinateur est connecté à un bloc d’alimentation en CA. • Disabled (Désactivé) – empêche le système d’être mis sous tension par des signaux spéciaux LAN lorsqu’il reçoit un signal d’activation du LAN ou d’un LAN sans fil.
- Page 47 Certaines cartes graphiques nécessitent la désactivation du mécanisme des messages SERR. Configuration Vous permet d’activer/désactiver certaines fonctionnalités de contrôle le développement Dell BIOS. Par défaut, cette option est désactivée. BIOS Downgrade Permet de contrôler le clignotement du système microprogramme vers des versions antérieures.
- Page 48 à jour est disponible. Pour les ordinateurs portables, vérifiez que la batterie est complètement chargée et que l'ordinateur est connecté au secteur. Redémarrez l’ordinateur. Rendez-vous à l’adresse Dell.com/support. Entrez le Service Tag (Numéro de service) ou le Express Service Code (Code de service express), puis cliquez sur Submit (Envoyer).
- Page 49 REMARQUE : Si vous ne disposez pas de ce numéro, cliquez sur Identifier mon produit. Suivez les instructions à l'écran. Si vous n’êtes pas en mesure de localiser votre numéro de service, sélectionnez la catégorie de produit correspondant à votre ordinateur. Choisissez la catégorie de produit dans la liste.
- Page 50 Attribution d’un mot de passe système et de configuration Vous pouvez définir un nouveau mot de passe système et/ou mot de passe de configuration ou changer un mot de passe système et/ou mot de passe de configuration uniquement lorsque l’état de mot de passe est Déverrouillé.
- Page 51 Sélectionnez System Password (Mot de passe système), modifiez ou supprimez le mot de passe du système existant et appuyez sur Entrée ou la touche Tab. Sélectionnez Setup Password (Mot de passe de configuration), modifiez ou supprimez le mot de passe de configuration existant et appuyez sur Entrée ou la touche Tab. REMARQUE : Si vous changez le mot de passe système et/ou le mot de passe de configuration, entrez de nouveau le nouveau mot de passe lorsqu'un message le demande.
- Page 52 Caractéristiques REMARQUE : Les offres peuvent varier en fonction de la région. Plus d’informations sur la configuration de votre ordinateur dans : • Windows 10, cliquez ou tapez sur Démarrer → Paramètres → système → sur. • Windows 8.1 et Windows 8, cliquez ou tapez surDémarrer →...
- Page 53 Tableau 21. Vidéo Fonction Spécification Intégrée Intel HD Graphics 530/510 Séparée Carte graphique PCI Express x16 Tableau 22. Audio Fonction Spécification Intégrée Audio haute définition à deux canaux Tableau 23. Réseau Fonction Spécification Intégrée Intel I219-LM Ethernet pour les communications de 10/100/1 000 Mbit/s Tableau 24.
- Page 54 Tableau 27. Drives Fonction Spécification Accessibles depuis l’extérieur (baies de Deux lecteurs 5,25 pouces) Lecteur optique Deux Tableau 28. Connecteurs externes Fonction Spécification Audio Panneau avant Prise jack audio universelle Panneau arrière Connecteur de sortie de ligne Carte réseau connecteur RJ45 Série Connecteur 9 broches ;...
- Page 55 Fonction Spécification ATA série Quatre connecteurs 7 broches Mémoire Quatre connecteurs 288 broches USB interne Connecteur 10 broches Ventilateur du système Connecteur 4 broches M.2 22x80 socket3 Contrôle du panneau avant Connecteur 5 broches Processeur Connecteur 1151 broches Ventilateur du processeur Connecteur 4 broches Cavalier de mode de service Connecteur 2 broches...
- Page 56 Fonction Spécification au connecteur d’alimentation (sur la face arrière de l’ordinateur) et au secteur. Tableau 31. Alimentation REMARQUE : La dissipation thermique est calculée à partir de la puissance nominale du bloc d’alimentation. Alimentation Puissance Dissipation thermique Tension maximale 240 W 819,00 BTU/h 100 à...
- Page 57 Fonction Spécification Niveau de contaminants G1 ou inférieur, tel que défini par la norme ANSI/ISA- atmosphériques S71.04-1985...
- Page 58 REMARQUE : Si vous ne disposez pas d'une connexion Internet, les informations de contact figurent sur la facture d'achat, le borderau de colisage, la facture le catalogue des produits Dell. Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre...
