Manuels Connexes pour SKF PowerLuber 20v
Sommaire des Matières pour SKF PowerLuber 20v

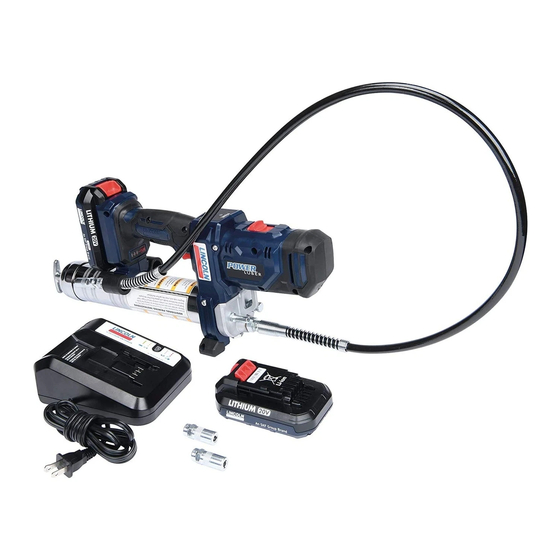

- Page 1 Guide d’installation et d’entretien Pistolet graisseur PowerLuber 20 v (lithium ion) 1886, 1886E, 1888, série « A », modèle de base 1890 Date de publication août 2019 Numéro de document 400303 Version...
- Page 2 Matières Explication des mots-clés pour Déclaration de conformité la sécurité Garantie Usage prévu Instructions de sécurité Consignes générales de sécurité pour l’outillage électrique Sécurité des lieux de travail Sécurité électrique Sécurité personnelle Utilisation et entretien d’un outil électrique Utilisation et entretien d’un outil à...
- Page 3 Explication des Usage prévu mots-clés pour la Le PowerLuber est spécialement conçu pour pomper et distribuer du lubrifiant en étant sécurité alimenté par batterie 20 volts Ne pas dépasser les spécifications nominales maxima REMARQUE AVERTISSEMENT Met l'accent sur des conseils et des Lire toutes les consignes et recommandations utiles ainsi que des instructions de sécurité.
- Page 4 2 Sécurité électrique lunettes de protection L’utilisation 4 Utilisation et entretien d’un outil 2.1 La fiche d’un outil électrique doit d’un équipement de protection, tel électrique s’adapter à la prise. Ne jamais que masque antipoussière, chaus- 4.1 Ne pas forcer l’outil électrique. Uti- modifier la fiche en quoi que ce soit.
- Page 5 Consignes 4.8 Gardez les poignées et les surfaces 5.7 Suivez toutes les instructions de de préhension sèches, propres et chargement et ne chargez pas la particulières de exemptes d’huile et de graisse Les batterie ou l’outil en dehors de la poignées glissantes et les surfaces à...
- Page 6 Entretien AVERTISSEMENT REMARQUE N’utiliser aucun tuyau non agréé par La valeur d’émission vibratoire enregis- Le PowerLuber est conçu pour fonctionner Lincoln Une pression très élevée risque trée pendant l’utilisation de l’outil peut pendant longtemps avec un minimum d’entraîner l’éclatement de la rallonge différer de la valeur déclarée suivant la d’entretien Une satisfaction constante de buse ou du flexible court...
- Page 7 Protection de l’environnement Instructions de sécurité REMARQUE applicables à la batterie et S’il apparaît un jour que ce produit Lincoln a Ne pas essayer de recharger des besoin d’être remplacé ou arrive à la fin de au chargeu batteries endommagées sa vie utile, ne pas le jeter avec les ordures ménagères Préparer ce produit pour un Conserver ces instructions...
- Page 8 • Ne pas entreposer le chargeur ni les AT TENTION REMARQUE batteries dans des endroits où la Ne charger les batteries Lincoln modèle Le chargeur est à double isolation et température risque d’atteindre ou de 1871 avec aucun autre chargeur n’exige par conséquent pas de fil de dépasser 50 °C (122 °F) tels que des Ne recharger aucun autre type de...
- Page 9 Utilisation et entretien Tableau 1 de l’outil Caractéristiques Modèle PowerLuber 1890 de base • Ne pas continuer à presser le déclencheur si le pistolet graisseur est bloqué Cela pourrait endommager le moteur ou Tension de fonctionnement 20 V Pression maximum de fonctionnement causer un incendie Bas débit 10 000 psi (689 bar)
- Page 10 Description Operation Fig. 1 Fonctionnement normal Le Lincoln PowerLuber 1890 est un pistolet graisseur à batterie conçu pour la lubrification manuelle des points de • Le déclencheur de l’outil allume la LED et Prime graissage active le moteur La rotation du petit moteur électrique •...
- Page 11 Passage en mode L ou H Fig. 3 Pistolet graisseur PowerLuber série 1890 Pour changer de mode d’utilisation: REMARQUE Arrêter complètement le moteur avant de sélectionner le mode de fonctionnement L ou H (bas ou haut débit) pour éviter d’endommager les engrenages de la transmission L (bas débit/haute pression) H (haut débit/basse pression)
- Page 12 Mise en place d’une Remplissage du pistolet à Remplacement de la cartouche de graisse partir d’un grand réservoir cartouche de graisse 1 Dévisser le tube de graisse du 1 Séparer la pompe du tube de graisse ou du tube de PowerLuber 2 Garnir la cavité...
- Page 13 Fig. 4 Remplissage du pistolet à Élimination des poches d’air l’aide d’une pompe (purge d’air) 1 Enclencher la tige de piston à celui-ci en 1 Retirer la tige de piston de l’obturateur de tournant la poignée du piston tube de graisse 2 Introduire la vanne de remplissage à...
- Page 14 Fonctionnement du chargeur 3 Recharger la batterie quand elle ne fournit REMARQUE pas une puissance suffisante sur les Ne pas obstruer les fentes d’aération sur Recharge de la batterie chantiers le dessus et le dessous du chargeur Ne pas recharger une batterie lorsque Charger complètement la batterie avant de la tempéra¬ture est inférieure à...
- Page 15 Fig. IPB 1 11, 12...
- Page 16 Fig. IPB 2...
- Page 17 Tableau 5 Liste des pièces N° Description N° réf Kit de plaque suiveuse 272072 Presse-étoupe 34793 Kit de pompe 280330 Kit d’étanchéité (tuyau) 271884 Tuyau po diam int x 48 po 1248HP Visserie (1260) 280213 Poignée avec jeu de vis 280332 Kit déclencheur 280235...
- Page 18 Tableau 6 Dépannage Situation Cause possible Mesures correctrices Le PowerLuber ne distribue Le tube de graisse est vide Vérifier que le tube contient de la graisse (14) aucune graisse Perte d’amorçage Répéter l’amorçage Le clapet à bille ne fonctionne pas Déposer le clapet à...
- Page 19 Déclaration de conformité Déclaration de conformité CE Déclaration de conformité CE according to EMC directive selon la directive Machines selon la directive Machines 2014/30/EU 2006/42/EC and low voltage 2006/42/EC directive 2014/32/EU Nous déclarons que le modèle du pistolet Nous déclarons que 1871 le modèle du graisseur PowerLuber 1886E est conforme Nous déclarons que le modèle du pistolet chargeur de batterie dans la version fournie...
- Page 20 écrite préalable Le plus grand soin a été apporté à l’exactitude des informations données dans cette publication mais SKF décline toute responsabilité pour les pertes ou dommages directs ou indirects découlant de l’utilisation du contenu du présent document...
