Satel INT-RX Mode D'emploi

Le module d'extension INT-RX est conçu pour fonctionner dans les systèmes de signalisation
d'effraction et d'agression. Il est compatible avec les centrales d'alarme INTEGRA fabriquées
par la société SATEL (logiciel 1.05 ou ultérieur). Le module permet d'attribuer des
télécommandes à des utilisateurs du système d'alarme. Jusqu'à 6 fonctions peuvent être
exécutées à l'aide de la télécommande. Le dispositif gère jusqu'à 248 télécommandes
produites par la société SATEL (le nombre de télécommandes gérées dépend de la
centrale). La transmission de la télécommande est dynamiquement codée en technologie
®
K L qui assure à la fois la sécurité de fonctionnement et l'immunité aux signaux
EE OQ
accidentels de commande en provenance d'autres dispositifs. Le module gère toutes les
télécommandes fabriquées par SATEL, mais seulement les télécommandes T-4 et P-4
modèles permettent d'exploiter toutes les fonctionnalités du module d'extension.
1. Description de la carte électronique
1 2 3

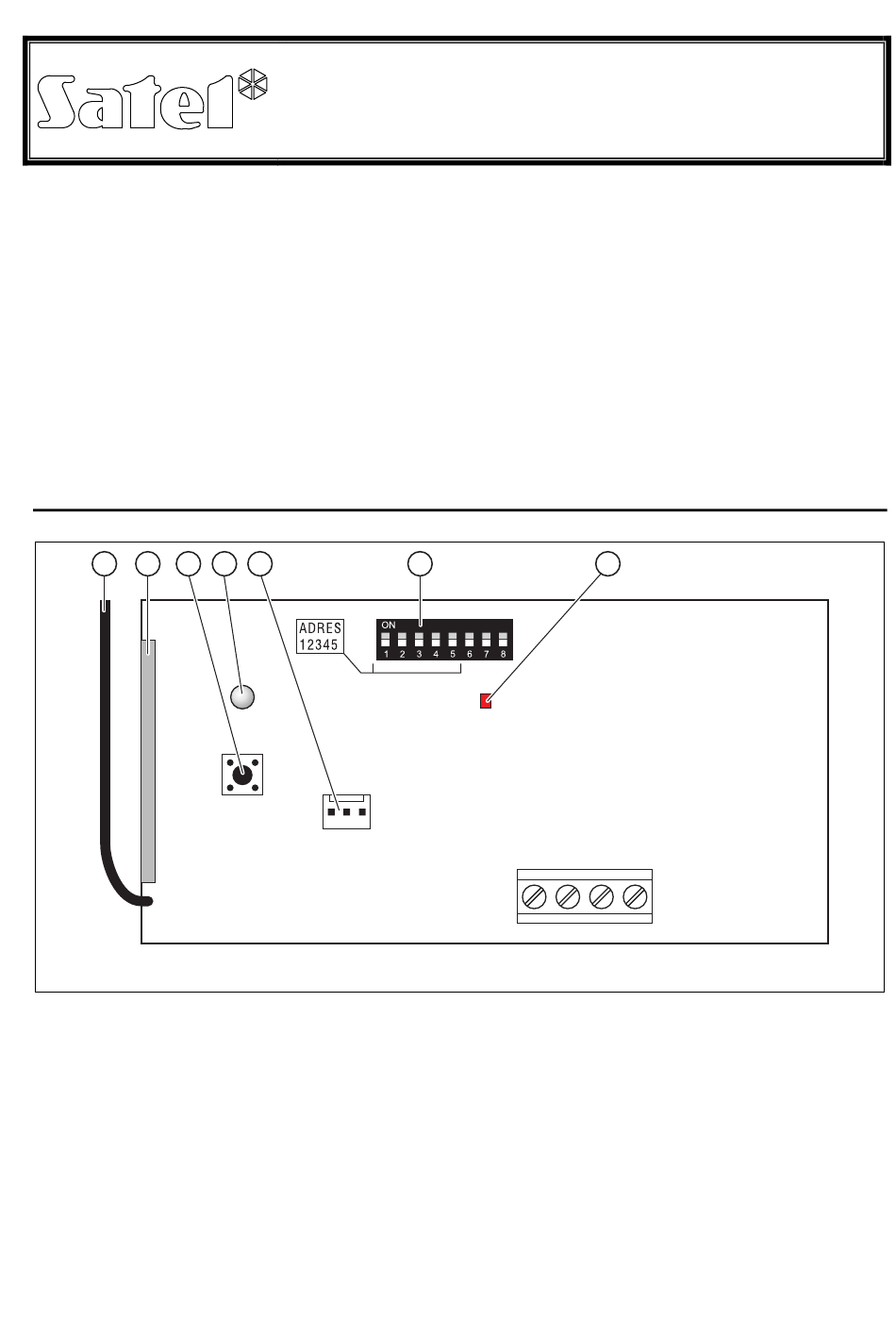

Fig. 1. Vue de la carte électronique du module d'extension INT-RX.
Légende de la figure :
1 – antenne.
2 – récepteur superhétérodyne à haute sensibilité résistant aux signaux parasites.
3 – contact d'autoprotection.
4 – voyant LED bicolore indiquant :
− allumé en vert – communication correcte avec la centrale ;
− clignote en vert – pas de communication avec la centrale d'alarme ;
− allumé en rouge – le module d'extension reçoit la transmission à partir de la
télécommande avec une bonne pile ;
MODULE D'EXTENSION DE GESTION DE
TELECOMMANDES 433 MHZ
®
4 5
RS232
(TTL)
INT-RX
6
COM CLK DAT
7
+12V
