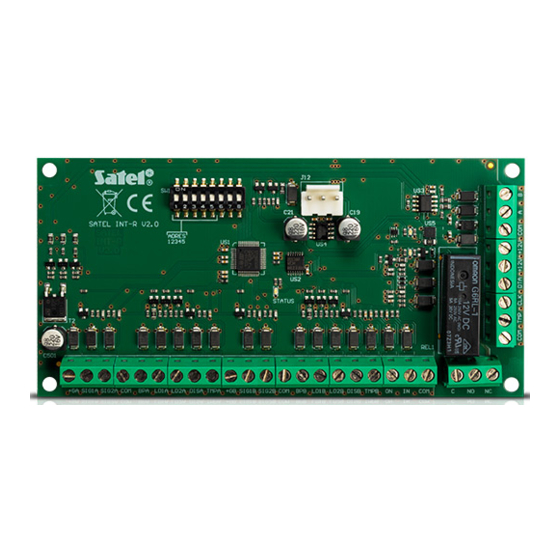

Le module d'extension INT-R fonctionne avec les centrales d'alarme INTEGRA et CA-64
et remplace les modules d'extension actuellement offerts CA-64 SR et CA-64 DR. Ce manuel
s'applique au module en version d'électronique 2.0 et du logiciel 3.00 (ou ultérieur).
1. Caractéristiques
• Gestion de deux lecteurs de cartes de proximité ou de puces DALLAS.
• Gestion des lecteurs avec l'interface WIEGAND 26.
• Possibilité d'armement, de désarmement et de suppression des alarmes à l'aide
des lecteurs.
• Possibilité de réalisation de la fonction de contrôle d'accès – contrôle d'une seule porte.
• Relais à commander la serrure électromagnétique de la porte.
• Entrée pour le contrôle de l'état de la porte.
• Entrée permettant d'ouvrir la porte à l'aide d'un bouton.
• Possibilité d'ouverture automatique de la porte en cas d'alarme d'incendie.
• Entrée supplémentaire sabotage de type NC.
2. Installation et mise en marche
Mettre le système hors tension avant d'effectuer tous raccordements
électriques.
Le module d'extension est destiné à être installé dans les locaux fermés à une humidité
normale d'air.
1. Fixer la carte dans le boîtier.
2. Déterminer le mode de fonctionnement du module d'extension (voir : S
DE FONCTIONNEMENT DU MODULE
3. A l'aide des micro-interrupteurs de type DIP-switch, définir l'adresse appropriée
du module d'extension. Pour la définir, utiliser les interrupteurs 1-5. L'adresse doit être
différente de celles dans les autres modules connectés au bus de modules d'extension.
L'adresse est la somme des valeurs numériques réglées sur les interrupteurs 1-5 (voir :
tableau 1).
Numéro de l'interrupteur
Valeur numérique
Tableau 1. Valeurs numériques correspondant aux interrupteurs en position ON (en position
4. Raccorder les bornes CLK, DTA et COM aux bornes correspondantes du bus de modules
d'extension de la centrale d'alarme. Pour effectuer des raccordements, utiliser un câble
de type non blindé droit. Lorsque le câble de type paire torsadée est utilisé, les signaux
CLK (horloge) et DTA (données) ne peuvent pas être envoyés par une seule paire.
Les fils doivent être conduits dans un seul câble. La longueur ne peut pas dépasser
1000 m. Si elle dépasse 300 m, il peut être nécessaire d'utiliser plusieurs fils en parallèle
pour chaque signal.
MODULE D'EXTENSION UNIVERSEL
POUR LECTEURS DE CARTES / PUCES
).
OFF, la valeur 0 est assignée à chaque interrupteur).
INT-R
1
2
3
1
2
4
int-r_fr 09/11
ELECTION DU MODE
4
5
8
16

Publicité

Table des Matières
loading

Sommaire des Matières pour Satel INT-R

  • Page 1 INT-R int-r_fr 09/11 Le module d’extension INT-R fonctionne avec les centrales d’alarme INTEGRA et CA-64 et remplace les modules d’extension actuellement offerts CA-64 SR et CA-64 DR. Ce manuel s’applique au module en version d’électronique 2.0 et du logiciel 3.00 (ou ultérieur).
  • Page 2: Carte Électronique

    INT-R SATEL 5. Brancher des lecteurs aux bornes correspondantes (voir : B RANCHEMENT DES LECTEURS 6. Brancher le détecteur de contrôle de la porte aux bornes IN et COM. 7. Brancher la serrure électromagnétique aux relais de la porte. 8. Si la porte doit être ouverte à l’aide du bouton monostable, raccorder le bouton aux bornes ON et COM.
  • Page 3: Sélection Du Mode De Fonctionnement Du Module

    SATEL INT-R 3 - connecteur aux applications futures. 4 - voyant informant sur l’état du relais (lorsque le relais est actif, le voyant est allumé). 5 - voyant allumé indique la présence de l’alimentation. 6 - bornes pour raccorder le lecteur A (voir : R...
  • Page 4: Raccordement De Lecteurs

    La longueur du fil reliant le lecteur et le module d’extension ne peut pas dépasser 30 m. Raccordement de lecteurs de cartes de proximité Raccorder les lecteurs de cartes de proximité fabriqués par la société SATEL aux bornes selon le tableau 2.
  • Page 5: Programmation Du Module D'extension

    SATEL INT-R Borne du module Couleur du fil Description de la borne du lecteur Lecteur A Lecteur B SIG1A SIG1B données (0) blanc gris masse jaune LD1A LD1B commande par le voyant vert vert LD2A LD2B commande par le voyant rouge marron Tableau 3.
  • Page 6 INT-R SATEL Durée d’activation de la serrure [Durée d’activ. serrure] – la durée pendant laquelle le relais est actif. Durée maximale de la porte ouverte [Durée max. porte ouverte] – la durée maximale pendant laquelle la porte peut rester ouverte. Si la porte est ouverte plus longtemps, une information respective sera enregistrée dans le journal d’événements (les lecteurs...
  • Page 7 être effectué si le lecteur est équipé d’un circuit de contrôle de présence (fil blanc dans les lecteurs de cartes de proximité fabriqués par la société SATEL). Confirmation : Sonore (Lecteur A) [Lect. A son] / Confirmation : Sonore (Lecteur B) [Lect.
  • Page 8: Utilisation De Lecteurs

    INT-R SATEL que pour la partition (B ). Le blocage sera activée après LOCAGE DE RONDE DE GARDE la lecture de la carte / puce de l’utilisateur se servant du code de type : – B LOCAGE TEMPORAIRE DE LA PARTITION –...
  • Page 9: Signalisation Optique

    « Sortie utilisateur » y sera enregistré. 4.1 Signalisation optique Les lecteurs offerts par la société SATEL sont équipés d’un voyant bicolore LED (émettant une lumière rouge et verte) ou de deux voyants LED (rouge et vert).
  • Page 10: Signalisation Sonore

    3 clignotements longs – refus d’exécution de la fonction. 4.2 Signalisation sonore Les lecteurs de cartes de proximité offertes par la société SATEL sont équipés d’un transducteur piézoélectrique pour la signalisation sonore. Lorsque les lecteurs qui ne peuvent pas réaliser la signalisation sonore sont utilisés, le transducteur piézoélectrique (5 V) peut être branché...
  • Page 11: Spécifications Techniques

    Dimensions de la carte électronique ..............140 x 68 mm Masse ..........................80 g Pour télécharger la déclaration de conformité, veuillez consulter le site www.satel.eu/ce SATEL sp. z o.o. 80-172 Gdańsk ul. Schuberta 79 POLOGNE tél. + 48 58 320 94 00 info@satel.pl...
