MODE D'EMPLOI

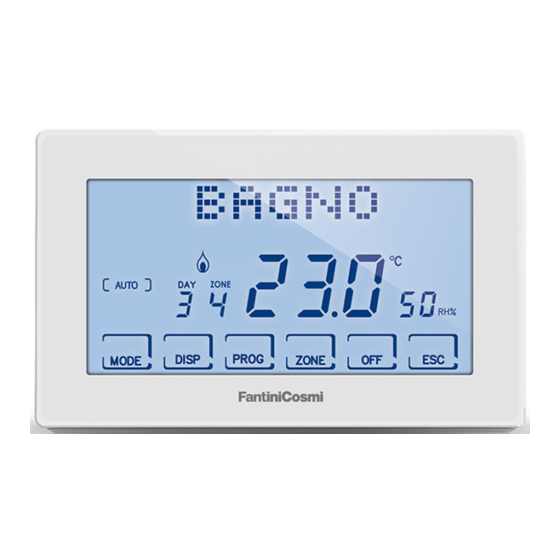

CH180RFWIFI
CHRONOTHERMOSTAT SANS FIL
ÉCRAN TACTILE
AVEC CONNEXION WIFI
FANTINI COSMI S.p.A.
Via dell'Osio, 6 20090 Caleppio di Settala, Milan - ITALIE
Tél. +39 02 956821 | Fax +39 02 95307006 | info@fantinicosmi.it
www.fantinicosmi.it

Publicité

Table des Matières
loading

Sommaire des Matières pour Fantini Cosmi CH180RFWIFI

  • Page 1 MODE D'EMPLOI CH180RFWIFI CHRONOTHERMOSTAT SANS FIL ÉCRAN TACTILE AVEC CONNEXION WIFI FANTINI COSMI S.p.A. Via dell'Osio, 6 20090 Caleppio di Settala, Milan - ITALIE Tél. +39 02 956821 | Fax +39 02 95307006 | info@fantinicosmi.it www.fantinicosmi.it...
  • Page 2: Fonctionnement

    Le système multi-zone vous permet de gérer différents niveaux de température et d'humidité dans une même maison. Les valeurs de chaque zone sont réglées sur le master CH180RFWIFI et modifiées localement par un ou plusieurs appareils installés à l'intérieur des pièces. La communication entre tous les appareils se fait par ondes radio.
  • Page 3: Description Des Touches D'affichage

    CHRONOTHERMOSTAT SANS FIL À ÉCRAN TACTILE AVEC CONNEXION WIFI Une fois mis sous tension, le « MASTER » CH180RFWIFI doit être inclus dans le réseau sans fil du système Intellicomfort+ ; cette opération nécessite l'utilisation du configurateur (cod. 1590880) qui, grâce à son écran, fournit les instructions.
  • Page 4: Caractéristiques Techniques

    CH180RFWIFI CHRONOTHERMOSTAT SANS FIL À ÉCRAN TACTILE AVEC CONNEXION WIFI CARACTÉRISTIQUES TECHNIQUES Échelle de réglage de la température 2 ÷ 40 °C, augmentation 0,1°C Échelle mesure / affichage T ambiante - 50 ÷ + 50 °C Échelle de contrôle de l'humidité relative 30 ÷...
  • Page 5: Table Des Matières

    CH180RFWIFI CHRONOTHERMOSTAT SANS FIL À ÉCRAN TACTILE AVEC CONNEXION WIFI Sommaire FONCTIONNEMENT ............2 7 - FONCTIONS AVANCÉES (PROG) ......24 SYSTÈME MULTI-ZONE ........... 2 7.1 - DÉLAI D’ÉCLAIRAGE DE L’ÉCRAN ........24 7.2 - INTENSITÉ D'ÉCLAIRAGE DE L'ÉCRAN ......24 DESCRIPTION DES TOUCHES D'AFFICHAGE ....3 7.3 - HEURE D'ÉTÉ...
  • Page 6: Installation

    Les opérations d'installation doivent être effectuées avec la tension électrique de l'installation déconnectée. Le chronothermostat CH180RFWIFI doit être installé au mur ou sur un boîtier encastré, à 3 modules ou rond, à une hauteur d'environ 1,5 m au-dessus du sol, dans une position appropriée pour mesurer correctement la température ambiante.
  • Page 7 CH180RFWIFI CHRONOTHERMOSTAT SANS FIL À ÉCRAN TACTILE AVEC CONNEXION WIFI Séparez le socle arrière du corps en faisant levier sur la fente située au bas. Retirez la protection d'isolation en dévissant la vis imperméable. 230V~ 230V~ 5(3)A 250v~ 5(3)A 250v~ Effectuez les raccordements électriques (voir chapitre « Raccordements électriques ») et fixez la prise murale à...
  • Page 8: Raccordement Électrique

    CH180RFWIFI CHRONOTHERMOSTAT SANS FIL À ÉCRAN TACTILE AVEC CONNEXION WIFI 2 - RACCORDEMENT ÉLECTRIQUE ATTENTION ! Le raccordement électrique doit être effectué par du personnel qualifié. ATTENTION ! Les opérations de raccordement électrique doivent être effectuées avec la tension électrique de l'installation déconnectée.
  • Page 9: Guide De Programmation Rapide (Prog)

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 3 - GUIDE DE PROGRAMMATION RAPIDE (PROG) La première pression sur l'une des touches tactiles n'a d'autre effet que d'activer les fonctions des touches et l'éclairage de l'écran. Après 30 secondes d'inactivité, l'affichage revient à l'écran principal.
  • Page 10: Réglage Hiver/Été

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 3.2 - RÉGLAGE HIVER/ÉTÉ 12:01 01-01-18 23.0 [ MAN ] MODE DISP PROG ZONE PROGR UTILISATEUR DATE ET HEURE HIVER APPUYER APPUYER DATE ET HEURE HIVER ÉTÉ HIVER PROFIL AUX1: ON VERROUIL. NON 3.3 - RÉGLAGE DE LA PROGRAMMATION HORAIRE (PROFIL)
  • Page 11 CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE Appuyez sur pour sélectionner le profil en fonction de l'heure. PROFILS QUI PEUVENT ÊTRE DÉFINIS : 18.0 ■ tC (confort) = ÉTÉ, HIVER ZONE ■ tE (économie) = ÉTÉ, HIVER ■ tA (antigel) = uniquement pour l'HIVER COPY ■...
  • Page 12: Réglage Aux1

    3.5 - RÉGLAGE VERROUILLAGE DU CLAVIER AVEC MOT DE PASSE Permet de verrouiller le clavier de l'appareil CH180RFWIFI et des éventuels CH120RF insérés dans le réseau, avec un code numérique à 3 chiffres. Il ne fonctionne qu'une seule fois, puis il doit être réactivé.
  • Page 13: Mot De Passe

    Appuyez sur OK permet d’entrer le mot de passe défini et déverrouiller le [ MAN ] clavier. Remarque : avec la fonction VERROUILLAGE TOUCHES AVEC MOT DE PASSE, les touches du CH120RF connecté au MASTER sont également verrouillées CH180RFWIFI. Une panne de courant ne réinitialise pas le mot de passe.
  • Page 14: Fonctionnement (Mode)

    Pour sélectionner une zone, quittez le mode STAND-BY et appuyez sur la touche ZONE jusqu'à ce que le numéro de la zone sélectionnée soit affiché. Pour quitter la zone, appuyez sur la touche ESC ou, après 30 secondes, CH180RFWIFI revient à l'écran principal. ÉCRAN PRINCIPAL ÉCRAN ZONE SIMPLE...
  • Page 15: Sélection Du Programme De Fonctionnement

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 12:01 01-01-18 ■ SYSTÈME ARRÊTÉ ou PROGRAMME ANTI-GEL Appuyez sur la touche OFF pour éteindre le système. En mode HIVER, il maintient 23.0 la température anti-gel pendant l'hiver. Si vous appuyez à nouveau sur la touche OFF en mode SYSTÈME ÉTEINT, le mode [ OFF ] de fonctionnement précédemment réglé...
  • Page 16: Réglage Du Programme « Auto

    12:01 01-01-18 du profil hebdomadaire. Niveaux de température réglables : tC, tE, tA/OFF 23.0 (toutes les demi-heures). [ AUTO ] Le CH180RFWIFI a les profils hebdomadaires prédéfinis en hiver et en été, MODE DISP PROG ZONE mais l'utilisateur peut les modifier. Voir par. 3.3, p. 10.
  • Page 17: Réglage Général Du Programme « Jolly

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 4.4 - RÉGLAGE GÉNÉRAL DU PROGRAMME « JOLLY » L'appareil gère le système à l'aide d'une température qui peut être réglée sur une période de temps variable (vous réglez l'heure et le jour jusqu'où vous voulez garder le réglage de la température).
  • Page 18: Réglage De Température Des Programmes « Auto » Et « Vacances

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 4.6 - RÉGLAGE DE TEMPÉRATURE DES PROGRAMMES « AUTO » et « VACANCES » Si l'appareil est en mode AUTO ou VACANCES, il est possible de régler une valeur de température tCOMF (température de confort) et tECO (température d’économie d’énergie) entre 2° et 40°C.
  • Page 19: Affichage Des Paramètres (Disp)

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 5 - AFFICHAGE DES PARAMÈTRES (DISP) En appuyant sur la touche DISP, les paramètres les plus importants peuvent être affichés de manière cyclique. 5.1 - SAISON 12:01 01-01-18 23.0 [ AUTO ]...
  • Page 20: Heures D'utilisation

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 5.3 - HEURES D'UTILISATION Le chronothermostat enregistre la consommation totale d'heures de chauffage et de refroidissement. 12:01 01-01-18 23.0 [ AUTO ] MODE DISP PROG ZONE TCOMF = 20.1 JOUR PRÉCÉD. HEURES UTILISATION...
  • Page 21: Statut Wifi

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 5.4 - STATUT WIFI Permet d’afficher la qualité du signal WiFi. 12:01 01-01-18 23.0 [ AUTO ] MODE DISP PROG ZONE TCOMF = 20.1 STATUT WIFI APPUYER APPUYER 24.4 TCOMF TECO HIVER...
  • Page 22: Rssi

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 5.6 - RSSI Permet d’afficher la qualité du signal reçu des appareils connectés directement au chronothermostat. 12:01 01-01-18 23.0 [ AUTO ] MODE DISP PROG ZONE TCOMF = 20.1 RSSI THERMOSTAT APPUYER...
  • Page 23: Anomalies

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 5.7 - ANOMALIES Permet de visualiser la présence d'anomalies sur le chronothermostat. Si l'icône clignotante est présente sur l'écran, cela signifie qu'il y a une anomalie dans l'un des dispositifs composant le système multi-zone.
  • Page 24: Fonctions Avancées (Prog)

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 7 - FONCTIONS AVANCÉES (PROG) Pour accéder à la PROGRAMMATION AVANCÉE, appuyez sur le bouton PROG et maintenez-le enfoncé pendant quelques secondes. 7.1 - DÉLAI D’ÉCLAIRAGE DE L’ÉCRAN Permet de régler le rétroéclairage de l'écran (avec lumière blanche) avec une durée programmable entre 5 et 30 secondes (par défaut = 5s).
  • Page 25: Heure D'été / D'hiver

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 7.3 - HEURE D'ÉTÉ / D’HIVER Sélectionnez l'heure d'été automatique, applicable dans les pays européens et d'autres pays. Cette prédisposition permet d'avoir une mise à jour automatique de l'heure au moment du changement d'heure (mars et octobre) (par défaut = OUI).
  • Page 26: Humidité Relative

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 7.5 - HUMIDITÉ RELATIVE Ce paramètre permet de régler la valeur d'humidité relative au-dessus de laquelle mettre en marche un déshumidificateur. 12:01 01-01-18 23.0 [ MAN ] MODE DISP PROG ZONE PROGR AVANC LUMIÈRE ON 30S...
  • Page 27: Noms Des Zones

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 7.7 - NOMS DES ZONES Permet d'attribuer un nom à chaque zone de l'installation. 12:01 01-01-18 23.0 [ MAN ] MODE DISP PROG ZONE PROGR AVANC LUMIÈRE ON 30S NOMS ZONES APPUYER APPUYER LUMIÈRE ON 30S...
  • Page 28: Offset

    7.8 - OFFSET Permet de modifier la température mesurée par le CH180RFWIFI et par les têtes O60RF qui servent de zone. En raison d’une installation murale incorrecte ou du montage des têtes sur des radiateurs placés dans des positions non optimales (derrière des murs, des rideaux ou dans des niches), les capteurs pourraient ne pas indiquer la température correcte...
  • Page 29: Celsius / Fahrenheit

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 7.10 - CELSIUS / FAHRENHEIT Permet de choisir l'échelle d'affichage de la température entre degrés Celsius et degrés Fahrenheit. 12:01 01-01-18 23.0 [ MAN ] MODE DISP PROG ZONE PROGR AVANC LUMIÈRE ON 30S CELSIUS 26.0...
  • Page 30: Sonde Externe

    CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 7.12 - SONDE EXTERNE Le CH180RFWIFI n'a pas d'entrée auxiliaire mais, dans un système multi-zone avec au moins un CH120RF, il peut gérer l'entrée auxiliaire du CH120RF, s’il est correctement configuré (voir «  REGLAGE ANTICONDENSATION  » et «  SONDE EXTERNE »...
  • Page 31: Cool Off

    DIFF: STD RESET NON Si COOL OFF = OUI, la touche CH180RFWIFI commande l'arrêt du système de refroidissement lors de la mise en marche du déshumidificateur (un seuil de UR% doit être réglé et la fonction DEW désactivée). Remarque : Lorsque la commande est active, quand une zone éteint le système de refroidissement, le symbole...
  • Page 32: Aux1

    Utiliser les flèches vers pour allumer/éteindre le relais AUX1. Remarque : le CH175 en mode AUX 1 ne peut être associé qu’au chronothermostat CH180RFWIFI et doit être configuré comme actionneur auxiliaire AUX 1.
  • Page 33 Remarque : Seules les zones où sont présents le CH180RFWIFI et les CH120RF sont affichées. Le CH175 en mode DEU ZONE A ou en DEU ZONE B ne peut être associé qu’au chronothermostat CH180RFWIFI et l’actionneur auxiliaire DEU ZONE A ou DEU ZONE B doit être configuré.
  • Page 34: Wifi

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 7.16 - WIFI Affiche l'état de la connexion WiFi de votre appareil. 12:01 01-01-18 23.0 [ MAN ] MODE DISP PROG ZONE PROGR AVANC LUMIÈRE ON 30S WIFI: A.P. APPUYER APPUYER LUMIÈRE ON 30S CELSIUS INT LUMIÈRE 5...
  • Page 35: Informations

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 7.17 - INFORMATIONS Affiche la version logicielle du chronothermostat. 12:01 01-01-18 23.0 [ MAN ] MODE DISP PROG ZONE PROGR AVANC LUMIÈRE ON 30S CH180RW V1.0 APPUYER APPUYER LUMIÈRE ON 30S CELSIUS INT LUMIÈRE 5...
  • Page 36: Programmation À Distance Via L'application

    CH180RFWIFI CHRONOTHERMOSTAT HEBDOMADAIRE SANS FIL À ÉCRAN TACTILE 8 - PROGRAMMATION À DISTANCE VIA L'APPLICATION Le signal WIFI présent dans le chronothermostat permet de commander l'appareil à distance via l'APP Intelliclima+ disponible gratuitement sur Google Play Store et Apple App Store.
  • Page 37: Procédure D'installation

    Créez une nouvelle maison en appuyant sur la touche ; entrez le nom désiré et appuyez sur Ajoutez le chronothermostat en appuyant sur la touche sélectionnez CH180RFWIFI. À la fin de la procédure, le nouveau chronothermostat est affiché à l'intérieur de la maison.
  • Page 38: Problèmes De Connexion

    CH180RFWIFI CHRONOTHERMOSTAT SANS FIL À ÉCRAN TACTILE AVEC CONNEXION WIFI 8.3 - PROBLÈMES DE CONNEXION Si le routeur ne se connecte pas au serveur : 1. Vérifier que le mot de passe du routeur est correct en répétant les étapes des paragraphes 8.1 et 8.2 ;...
  • Page 39: Élimination

    CH180RFWIFI CHRONOTHERMOSTAT SANS FIL À ÉCRAN TACTILE AVEC CONNEXION WIFI 9 - ÉLIMINATION Le symbole de la poubelle barrée d'une croix indique que les produits doivent être collectés et éliminés séparément des ordures ménagères. Les batteries et accumulateurs intégrés peuvent être éliminés avec le produit.
  • Page 40 FANTINI COSMI S.p.A. Via dell'Osio, 6 20090 Caleppio di Settala, Milan - ITALIE Tél. +39 02 956821 | Fax +39 02 95307006 | info@fantinicosmi.it www.fantinicosmi.it...
