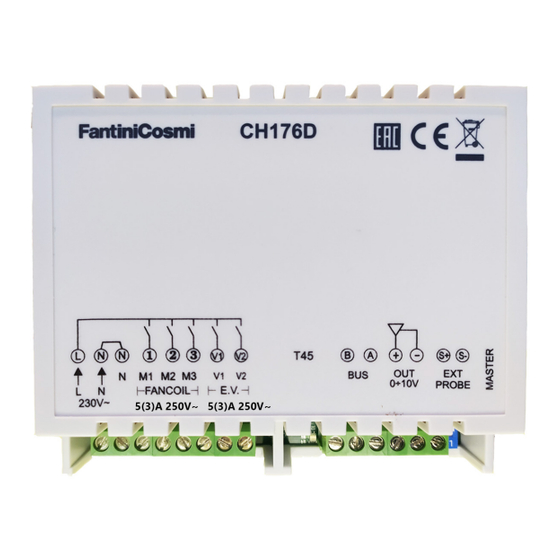

- Page 1 MODE D’EMPLOI CH176D ACTIONNEUR CÂBLÉ PAR BARRE DIN POUR THERMOSTAT D'AMBIANCE PAR VENTILO-CONVECTEUR FANTINI COSMI S.p.A. Via dell’Osio, 6 20090 Caleppio di Settala, Milan - ITALIE Tél. +39 02 956821 | Fax +39 02 95307006 | info@fantinicosmi.it www.fantinicosmi.it...
-
Page 2: Fonctionnement
■ bus de communication entre le thermostat et le module d'exécution. L’unité CH176D est compatible avec l’actionneur CH172D au moyen d’une prédisposition externe. Il est possible de raccorder un seul thermostat à plusieurs actionneurs, de sorte que plusieurs ventilo-convecteurs peuvent être commandés simultanément avec seulement deux câbles ;... -
Page 3: Caractéristiques Techniques
CH176D ACTIONNEUR CÂBLÉ PAR BARRE DIN POUR THERMOSTAT D'AMBIANCE PAR VENTILO-CONVECTEUR CARACTÉRISTIQUES TECHNIQUES Alimentation et puissance absorbée 230Vca 50Hz - 2VA Entrée BUS A/B Alimentation + données pour thermostat (param. d’usine : SLAVE) Caractéristiques sortie relais 5(3)A 250V~ Contacts en commutation libres de tension à tension de 2 sorties vannes (N-V1 et N-V2) réseau... -
Page 4: Table Des Matières
CH176D ACTIONNEUR CÂBLÉ PAR BARRE DIN POUR THERMOSTAT D'AMBIANCE PAR VENTILO-CONVECTEUR SOMMAIRE FONCTIONNEMENT ............2 ÉLIMINATION ..............7 CONTENU DE L’EMBALLAGE ........... 2 CONDITIONS GÉNÉRALES DE GARANTIE ....... 7 CARACTÉRISTIQUES TECHNIQUES ......... 3 1 - INSTALLATION ............5 2 - BRANCHEMENT DE PLUSIEURS MODULES À UN THERMOSTAT .............. -
Page 5: Installation
L'appareil est conçu pour une installation sur rail DIN mais sa petite taille permet de l'installer facilement, même à l'intérieur du ventilo-convecteur. ATTENTION ! Les parties terminales (parties sous tension) du CH176D doivent être installées dans un boîtier ou un ventilo-convecteur non accessible à l'utilisateur. L’installation doit être réalisée par un personnel qualifié, conformément aux prescriptions concernant l’installation des appareils électriques. -
Page 6: Branchement De Plusieurs Modules À Un Thermostat
Dans ce cas, un seul des modules CH176D devra avoir le « BUS selector » en position « MASTER » tandis que tous les autres devront être laissés en mode « SLAVE » (paramètre d'usine). La sonde de température branchée au module d'actionnement réglé... -
Page 7: Voyant Lumineux D'état (Led)
■ veiller à ce que l'actionneur soit correctement branché au thermostat ; ■ mettre le sélecteur « BUS selector » en position ON (MASTER) ; ■ prédisposer le module d’actionnement comme CH176D ou CH172D (selon le thermostat qui y est branché) ; ■ fournir une alimentation de 230Vac à l'actionneur ;... - Page 8 FANTINI COSMI S.p.A. Via dell’Osio, 6 20090 Caleppio di Settala, Milan - ITALIE Tél. +39 02 956821 | Fax +39 02 95307006 | info@fantinicosmi.it www.fantinicosmi.it...
