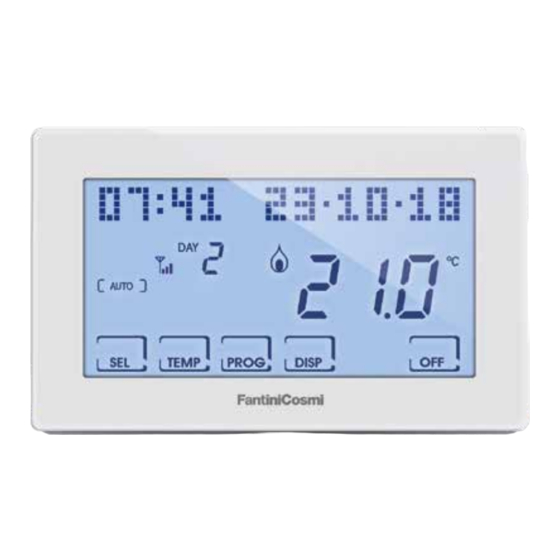

- Page 1 MODE D’EMPLOI CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi FANTINI COSMI S.p.A. Via dell’Osio, 6 20090 Caleppio di Settala, Milan - ITALIE Tél. +39 02 956821 | Fax +39 02 95307006 | info@fantinicosmi.it www.fantinicosmi.it...
-
Page 2: Fonctionnement
FANTINI COSMI S.p.A.: pdf.fantinicosmi.it FONCTiONNEMENT Le CH180WIFILITE est un chrono-thermostat à connexion Wifi pour le contrôle, direct ou depuis l’appli Intelliclima+ sur smartphone et tablette, de l’installation de chauffage et/ou de refroidissement. Il dispose d’un programme personnalisé de température sur un profil horaire pour chaque saison, modifiable selon les besoins. -
Page 3: Description Des Touches De L'écran
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi DESCRiPTiON DES TOUCHES DE L’ÉCRAN La première pression d’une touche tactile quelconque permet d’activer les fonctions des boutons en question et d’allumer l’écran. AUTO ENTER COPY TEMP PROG DISP Jour de la semaine État d’activation: refroidissement ou chauffage... -
Page 4: Caractéristiques Techniques
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi CARACTÉRiSTiQUES TECHNiQUES Échelle de réglage de la température 2÷40 °C, augmentation 0,1 °C Échelle de mesure / affichage de la T. ambiante - 50 ÷ +50 °C Alimentation 230V 50 Hz 1 relais avec contact en échange (COM/NO/NF) sans... -
Page 5: Table Des Matières
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi Sommaire FONCTiONNEMENT ............2 7 - PROGRAMMATiON À DiSTANCE ViA APPLi ....23 7.1 - ACTIVATION DU WiFi ............23 CONTENU DE L’EMBALLAGE ........... 2 7.2 - PROCÉDURE D’INSTALLATION ..........24 DESCRiPTiON DES TOUCHES DE L’ÉCRAN ..... 3 7.3 - ÉTAT DU WIFI..............25... -
Page 6: Installation
Les opérations d'installation doivent être effectuées lorsque l’appareil est hors tension. Le chrono-thermostat CH180WIFILITE doit être installé au mur ou sur un boîtier encastré, à 3 modules ou rond, à une hauteur d'environ 1,5 m du sol, dans une position permettant de mesurer correctement la température ambiante. - Page 7 CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi Séparer le socle arrière du corps en faisant levier sur la fente spécifique située sur la partie inférieure. Retirer la protection isolante en dévissant la vis étanche appropriée. 230V~ 230V~ 5(3)A 250v~ 5(3)A 250v~ Effectuer les branchements électriques (se reporter au paragraphe « Branchements électriques ») et fixer le socle au...
-
Page 8: Branchement Électrique
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi 2 - BRANCHEMENT ÉLECTRiQUE ATTENTiON ! Le branchement électrique doit être effectué par un personnel qualifié. ATTENTiON ! Les opérations de branchement électrique doivent être effectuées lorsque l’appareil est hors tension. Les branchements électriques doivent être effectués en respectant le schéma suivant. -
Page 9: Guide Rapide Pour La Programmation (Prog)
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi 3 - GUiDE RAPiDE POUR LA PROGRAMMATiON (PROG) La première pression d’une touche tactile quelconque n’a aucun effet sauf activer les fonctions des boutons mêmes et allumer l’écran. Après 60 secondes d'inutilisation, l'écran revient à la page principale. -
Page 10: Configuration Hiver/Été
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi 3.2 - CONFIGURATION HIVER/ÉTÉ 12:01 01-01-18 23.0 TEMP PROG DISP PROGR UTILISATEUR DATE ET HEURE HIVER APPUYER APPUYER ENTER DATE ET HEURE HIVER HIVER ÉTÉ VEROUILLAGE NON ENTER PROG... -
Page 11: Configuration Du Verrouillage Du Clavier
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi 3.3 - CONFIGURATION DU VERROUILLAGE DU CLAVIER AVEC MOT DE PASSE 12:01 01-01-18 23.0 TEMP PROG DISP PROGR UTILISATEUR DATE ET HEURE VEROUILLAGE NON APPUYER DATE ET HEURE VEROUILLAGE NON HIVER BLOCAGE OUI... -
Page 12: Fonctionnement (Sél)
Les consommations d'énergie de l'ensemble du système peuvent être affichées à l'écran LCD, via un graphique intuitif. 4.1 - PROGRAMME DE FONCTIONNEMENT Pour la gestion du chauffage/refroidissement, le chrono-thermostat CH180WIFILITE permet différents modes de fonctionnement, appelés programmes. 12:01 01-01-18 [MAN] ■... -
Page 13: Sélection Du Programme De Fonctionnement
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi 4.2 - SÉLECTION DU PROGRAMME DE FONCTIONNEMENT Les programmes sont sélectionnés selon une séquence cyclique. 12:01 01-01-18 23.0 [ MAN ] TEMP PROG DISP 12:01 01-01-18 12:01 01-01-18 12:01 01-01-18 23.0 24.4 24.4... -
Page 14: Configuration De La Température Du Programme « Auto
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi 4.3 - CONFIGURATION DE LA TEMPÉRATURE DU PROGRAMME « AUTO » Il est possible de configurer une valeur de température tCOMF (température de confort) et tECO (température d’économie) comprise entre 2° et 40 °C. 12:01 01-01-18 24.4... -
Page 15: Affichage Des Paramètres (Disp)
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi 5 - AFFiCHAGE DES PARAMÈTRES (DiSP) En appuyant sur la touche DISP, les paramètres les plus importants peuvent être affichés de manière cyclique. 5.1 - NUMÉRO DE SÉRIE 12:01 01-01-18 24.2 [ AUTO ]... -
Page 16: Heures D'utilisation
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi 5.2 - HEURES D’UTILISATION Le chrono-thermostat enregistre les consommations totales des heures de chauffage et de refroidissement. 12:01 01-01-18 24.2 [ AUTO ] TEMP PROG DISP 12:01 01-01-18 HEURES D’UTILISATION JOUR PRÉCÉD. -
Page 17: Fonctions Avancées (Prog)
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi 6 - FONCTiONS AVANCÉES (PROG) Pour accéder à la PROGRAMMATION AVANCÉE, appuyer sur la touche PROG et la laisser enfoncée pendant quelques secondes. 6.1 - SECONDES D’ALLUMAGE DE L’ÉCRAN Permet de régler le rétro-éclairage de l'écran (lumière bleue claire) avec une durée programmable comprise entre 5 et 30 secondes. -
Page 18: Heure Légale / Solaire
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi 6.3 - HEURE LÉGALE / SOLAIRE Pour sélectionner l'heure légale automatique, applicable dans les pays européens et certains autres. Cet agencement permet d'avoir une mise à jour automatique de l'heure lors du changement d’heure (mars et octobre) (par défaut = OUI). -
Page 19: Correction De La Température Ambiante
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi 6.5 - CORRECTION DE LA TEMPÉRATURE AMBIANTE Permet de modifier la température mesurée qui, à cause de l'installation encastrée au mur et sans doute à une hauteur pas vraiment optimale, peut ne pas indiquer la température réelle perçue. -
Page 20: Celsius / Fahrenheit
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi 6.7 - CELSIUS / FAHRENHEIT Permet de sélectionner l’échelle d'affichage de la température entre degrés Celsius et degrés Fahrenheit. 12:01 01-01-18 23.0 TEMP PROG DISP PROGR AVANC LUMIÈRE ON 5S CELSIUS 26.0... -
Page 21: Wifi
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi 6.9 - WiFi Affiche l’état de la connexion WiFi du dispositif. 12:01 01-01-18 23.0 TEMP PROG DISP PROGR AVANC LUMIÈRE ON 5S WIFI: A.P. APPUYER APPUYER LUMIÈRE ON 5S CELSIUS ENTER INT LUMIÈRE 5 ITALIEN NORM. -
Page 22: Reconfiguration Des Paramètres Par Défaut
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi 6.11 - RECONFIGURATION DES PARAMÈTRES PAR DÉFAUT Permet de ramener toutes les paramètres (sauf la date et l'heure) aux configurations d'usine. 12:01 01-01-18 23.0 TEMP PROG DISP RÉINITIALISATION NON PROGR AVANC LUMIÈRE ON 5S... -
Page 23: Programmation À Distance Via Appli
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi 7 - PROGRAMMATiON À DiSTANCE ViA APPLi Le signal WiFi présent dans le chrono-thermostat permet de contrôler le dispositif à distance via l’appli intellclima+, disponible gratuitement sur Google Play Store et Apple App Store. -
Page 24: Procédure D'installation
Créer une nouvelle maison en appuyant sur la touche ; saisir le nom désiré et appuyer sur Ajouter le chrono-thermostat en appuyant sur la touche sélectionner CH180WIFILITE. À l’issue de la procédure, le nouveau chrono-thermostat est affiché dans l’habitation. -
Page 25: État Du Wifi
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi 7.3 - ÉTAT DU WIFI L’antenne permet de visualiser la qualité du signal WiFi. 12:01 01-01-18 23.0 TEMP PROG DISP Signal EXCELLENT Signal BON Signal FAiBLE Si l’icône est : ■ ALLUMÉE FIXE = état OK ■... -
Page 26: Élimination
CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi 8 - ÉLiMiNATiON Le symbole de la poubelle avec les roulettes sur lequel est superposée une croix indique que les produits doivent être récupérés et éliminés séparément des déchets domestiques. Les batteries et les accumulateurs intégrés peuvent être éliminés avec le produit. - Page 27 CH180WiFiLiTE CHRONO-THERMOSTAT À ÉCRAN TACTILE AVEC CONNEXION WiFi...
- Page 28 FANTINI COSMI S.p.A. Via dell’Osio, 6 20090 Caleppio di Settala, Milan - ITALIE Tél. +39 02 956821 | Fax +39 02 95307006 | info@fantinicosmi.it www.fantinicosmi.it...
