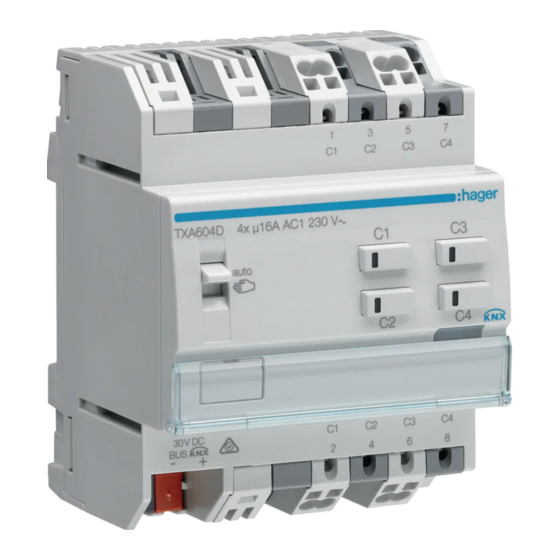

TXA604D | Hager Notice

Module KNX 4 sorties - 16A/230V -

Adapté pour les charges capacitives

- New Easy

Réf TXA604D

442.30€

TTC*

New Easy

est en vente chez Domomat !

Sommaire des Matières pour hager TXA604D

Page 1 TXA604D | Hager Notice Module KNX 4 sorties - 16A/230V - Adapté pour les charges capacitives - New Easy Réf TXA604D TTC* 442.30€ Voir le produit : https://www.domomat.com/27862-module-knx-4-sorties-16a230v-adapte-pour-les-charges-capacitives-new-easy-hager-txa604d.html Le produit Module KNX 4 sorties - 16A/230V - Adapté pour les charges capacitives -...
Page 2 230V AC Version 1.x 20 sorties ON/OFF 16A charges STXM620D TXM620D capacitives 230V AC Version 1.x 2 sorties ON/OFF 10A 230V AC, STXB602F TXB602F encastré Version 1.x TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 3 4.3.2 Fonctions des sorties volets/stores ........................68 4.3.2.1 Paramètres d'une voie..........................70 4.3.2.2 Montée/descente ............................71 4.3.2.3 Position du volet ou du store ........................73 4.3.2.4 Forçage................................. 76 TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 4 4.3.2.7 Scène................................85 5. Appendice ..................................88 5.1 Spécifications ................................88 5.2 Principales caractéristiques............................92 5.3 Index des objets ................................ 92 5.3.1 ON/OFF................................92 5.3.2 Volet/store ................................92 TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 5 TJA665. Il est impératif d'effectuer une mise à jour de la version logicielle du serveur de configuration. (Veuillez- vous reporter à la notice de l'installateur TXA100). TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 6 2.1.1 Schéma général TXA604D Charge raccordée Interrupteur KNX TXA606B/D TXA608B/D Détecteur KNX TXA610B/D Interrupteur radio TXM616D Détecteur radio TXM620D TXB602F Serveur local ETHERNET Ecran tactile Tablette tactile Smartphone TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 7 Permet de commander les sorties 1 à 8 (1 à 10) au travers des boutons poussoir de commande manuelle. Permet de commander les sorties 9 à 16 (11 à 20) au travers des boutons poussoir de commande manuelle. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 8 L'adressage physique peut se faire en mode Auto ou en mode Manu. 2.1.4 Branchement TXB602F Raccordement des charges de type éclairage Raccordement des charges de type moteur de volet roulant TXA6..B/D TXM6..D TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 9 Basse MODULE DE SORTIE Fonctions de base* Haute Sortie ON/OFF É Basse * ON/OFF - Minuterie - Scène : La dernière commande reçue aura la priorité. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 10 La fonction Indication d'état transmet l'état de chaque contact de sortie sur le bus KNX. Objets de communication ON/OFF Minuterie Scène Etat automatisme désactivation 1 Sortie ON/OFF Forçage Indication d'état ON/OFF ON/OFF automatisme Indication d'état forçage Automatisme désactivation Délestage TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 11 La commande provient de boutons poussoirs : Appui court sur le bouton poussoir Montée/Descente. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 12 Position basse atteinte Alarme 1 Indication d'état forçage Alarme 2 Alarme 3 Etat automatisme désactivation Position en % automatisme Position lamelles en % automatisme Automatisme désactivation TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 13 Sortie 7-8 : Volet et store Sortie 8 : ON/OFF Sortie 9 : ON/OFF Fonction S9-S10 Sortie 9-10 : Volet et store Sortie 10 : ON/OFF * Valeur par défaut TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 14 (Alarme, Forçage). Position après alarme Passe dans la position qui existerait si aucune alarme n'avait eu lieu. Etat théorique sans alarme TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 15 Note : Si la durée du préavis d'extinction est supérieure à la durée de la minuterie, le préavis d'extinction ne sera pas effectué. * Valeur par défaut TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 16 Forçage ON Forçage ON Fin de forçage Fin de forçage Commande de forçage Fin de forçage Forçage Forçage Sortie Indication d'état ON/OFF Actif Indication d'état forçage Inactif TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 17 Exemple : lorsqu'une sortie est commandée par un bouton poussoir et en parallèle par un automatisme (minuterie, interrupteur crépusculaire, la station météo...), il est possible de désactiver l'automatisme pour des raisons de confort (vacances, fêtes…). TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c...
Page 18 77 - Sortie 8 - Automatisme désactivation (1 Bit – 1.001 DPT_Switch) 87 - Sortie 9 - Automatisme désactivation (1 Bit – 1.001 DPT_Switch) 97 - Sortie 10 - Automatisme désactivation (1 Bit – 1.001 DPT_Switch) TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 19 79 - Sortie 8 - Délestage (1 Bit – 1.001 DPT_Switch) 89 - Sortie 9 - Délestage (1 Bit – 1.001 DPT_Switch) 99 - Sortie 10 - Délestage (1 Bit – 1.001 DPT_Switch) TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 20 Commute à Off. X = 1 à 64 Note : Chaque sortie dispose de 64 scènes maximum, selon le paramètre Nombre de scènes utilisées. * Valeur par défaut TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 21 Mémorisation de la (Valeur de l'objet : 1 byte) scène (Valeur de l'objet : 1 byte) 1-64 = Numéro de scène -1 = Numéro de scène +128 Exemples TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 22 Mémoriser l'état des sorties par un appui long supérieur à 5 s sur l'émetteur qui déclenche la scène. La mémorisation est signalée par l'activation momentanée des sorties. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 23 à son terme et que la montée des jalousies débute. À ce moment, les lamelles forment avec la verticale un angle compris entre 0° et 90°. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c...
Page 24 Si la protection anti-éblouissement est ramenée en position initiale (c'est-à-dire ouverte), les lamelles verticales sont orientées dans une position légèrement inférieure à 180°. Lamelles verticales au début du déplacement Ouverture TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 25 Volet et store* concernées. Un fonctionnement de type volet et store donne accès à Volet des paramètres supplémentaires pour contrôler l'inclinaison des lamelles. * Valeur par défaut TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 26 élémentaire des lamelles. Note : Ce paramètre est uniquement visible lorsque le paramètre Type de fermeture a la valeur : Volet et store. * Valeur par défaut TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 27 Ce paramètre déverrouille l'objet Indic. position lamelles en %. Note : Ce paramètre est uniquement visible lorsque le paramètre Type de fermeture a la valeur : Volet et store. * Valeur par défaut TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 28 Dans le cas contraire, l'alarme se déclenche automatiquement. Après l'alarme, le volet ou le store se remet à la position qui existerait si aucune alarme n'avait eu lieu. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 29 74 - Sorties 7-8 - Alarme 3 (1 Bit – 1.005 DPT_Alarm) 94 - Sorties 9-10 - Alarme 3 (1 Bit – 1.005 DPT_Alarm) * Valeur par défaut TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 30 Comportement de la sortie Valeur Hexadécimale Bit 1 (MSB) Bit 0 (LSB) Fin de forçage Fin de forçage Forçage montée Forçage descente * Valeur par défaut TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 31 Exemple : lorsqu'une sortie est commandée par un bouton poussoir et en parallèle par un automatisme (minuterie, interrupteur crépusculaire, la station météo...), il est possible de désactiver l'automatisme pour des raisons de confort (vacances, fêtes…). TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c...
Page 32 78 - Sortie 7-8 - Etat automatisme désactivation (1 Bit – 1.001 DPT_Switch) 98 - Sortie 9-10 - Etat automatisme désactivation (1 Bit – 1.001 DPT_Switch) TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 33 Position pour la scène X Ce paramètre définit la position du volet roulant ou du store à 0*...100 (0-100%) appliquer pour la scène X. * Valeur par défaut TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 34 Scène 1 Scène 1 Numéro de scène mémorisation exécution 100% Sortie volet store Position des lamelles Lamelles fermées Lamelles ouvertes Lamelles fermées * Valeur par défaut TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 35 Mémoriser l'état des sorties par un appui long supérieur à 5 s sur l'émetteur qui déclenche la scène. La mémorisation est signalée par l'activation momentanée des sorties. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 36 1 byte Sortie 4 ON/OFF automatisme 1 bit Sortie 4 Automatisme désactivation 1 bit Sortie 4 Etat automatisme désactivation 1 bit Sortie 4 Délestage 1 bit TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 37 1 byte Sortie 8 ON/OFF automatisme 1 bit Sortie 8 Automatisme désactivation 1 bit Sortie 8 Etat automatisme désactivation 1 bit Sortie 8 Délestage 1 bit TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 38 Sortie 10 Délestage 1 bit Note : Pour les appareils disposant de sorties supplémentaires, la désignation des objets est identique. Seule le numéro de l'objet diffère. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 39 Note : La durée de la minuterie peut être interrompue par un appui long sur le bouton poussoir contrôlant la minuterie. Note : A réception d'une commande de démarrage durant la minuterie, la durée de la minuterie est réinitialisée. Pour plus d'informations, consultez : Minuterie. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 40 Si la fonction Forçage est activée, un télégramme avec une valeur logique "1" est émis. Cet objet est émis sur changement d'état. Pour plus d'informations, consultez : Forçage. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 41 Sur réception d'une commande OFF, le contact du relais de sortie est ouvert. Sur réception d'une commande ON, le contact du relais de sortie est fermé. Pour plus d'informations, consultez : Automatisme. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 42 Si l'objet reçoit la valeur 0, la sortie reste inchangée. Si l'objet reçoit la valeur 1, la sortie est forcée à OFF. Pour plus d'informations, consultez : Délestage. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 43 Position en % automatisme 1 byte Sorties 3-4 Position lamelles en % automatisme 1 byte Sorties 3-4 Automatisme désactivation 1 bit Sorties 3-4 Etat automatisme désactivation 1 bit TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 44 Position en % automatisme 1 byte Sorties 7-8 Position lamelles en % automatisme 1 byte Sorties 7-8 Automatisme désactivation 1 bit Sorties 7-8 Etat automatisme désactivation 1 bit TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 45 Si l'objet reçoit la valeur "0", les lamelles s'ouvrent d'un pas d'inclinaison. Si l'objet reçoit la valeur "1", les lamelles se ferment d'un pas d'inclinaison. Pour plus d'informations, consultez : Sélection des fonctions. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 46 Il permet de positionner les lamelles du store en fonction de la valeur envoyée sur le bus KNX. Valeur de l'objet : 0 à 255 0 (0%) : Lamelles ouvertes 255 (100%) : Lamelles fermées Pour plus d'informations, consultez : Sélection des fonctions. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 47 Si la position haute du volet ou du store est atteinte, un télégramme avec une valeur logique "1" est émis sur le bus KNX. Cet objet est émis sur changement d'état. Pour plus d'informations, consultez : Indication d'état. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 48 Si la fonction Forçage est activée, un télégramme avec une valeur logique 1 est émis. Cet objet est émis sur changement d'état. Pour plus d'informations, consultez : Forçage. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 49 Valeur de l'objet : Si l'objet reçoit la valeur 0, l'alarme n'est pas active. Si l'objet reçoit la valeur 1, l'alarme est active. Pour plus d'informations, consultez : Alarme. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 50 Il permet de positionner les lamelles du store en fonction de la valeur envoyée sur le bus KNX. Valeur de l'objet : 0 à 255 0 (0%) : Lamelles ouvertes 255 (100%) : Lamelles fermées Pour plus d'informations, consultez : Automatisme. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 51 Si la fonction Automatisme désactivation est activée, un télégramme avec une valeur logique "1" est émis. Cet objet est émis sur changement d'état. Pour plus d'informations, consultez : Automatisme. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 52 Maison - Eclairage TXA610 - 1 - 8 Maison - Eclairage TXA610 - 1 - 9 Maison - Eclairage TXA610 - 1 - 10 Maison - Eclairage TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 53 ■ Paramètres d'une voie Cette fenêtre de paramétrage permet d'effectuer les réglages des sorties du produit. Ces paramètres sont disponibles pour chaque sortie individuellement. ON/OFF Volet/store TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 54 Note : Les fonctions variation peuvent aussi être liées avec les sorties ON/OFF. Dans ce cas, seule la fonction ON/OFF est utilisée. Ce procédé permet de relier une même entrée sur une sortie ON/OFF et sur une sortie variation. Variation augmentation/ON Variation diminution/OFF Variation augmentation/diminution TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 55 Position volet et lamelles interrupteur Automatisme désactivation bouton poussoir (1) (1) Cette fonction est uniquement disponible avec des produits d'entrées à bouton poussoir disposant de Leds pour l'indication d'état. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 56 Sortie 7-8 : Volet et store Sortie 8 : ON/OFF Sortie 9 : ON/OFF Configuration voie 9-10 Sortie 9-10 : Volet et store Sortie 10 : ON/OFF * Valeur par défaut TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 57 Maison - Eclairage Fermeture du contact d'entrée : basculement entre allumage et extinction de la lumière. Des fermetures successives inversent chaque fois l'état du contact de sortie. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 58 Note : Les fonctions variation peuvent aussi être liées avec les sorties ON/OFF. Dans ce cas, seule la fonction ON/OFF est utilisée. Ce procédé permet de relier une même entrée sur une sortie ON/OFF et sur une sortie variation. Variation augmentation/ON Variation diminution/OFF Variation augmentation/diminution TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 59 Note : Si la durée du préavis d'extinction est supérieure à la durée de la minuterie, le préavis d'extinction ne sera pas effectué. * Valeur par défaut TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 60 Fermeture prolongée du contact d'entrée : arrêt de la temporisation en cours et extinction de la lumière. Note : Il est possible, au moment du lien de définir la durée de la minuterie. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c...
Page 61 Une deuxième fermeture du contact d'entrée provoque la fin de forçage. Note : Cette fonction est uniquement disponible avec des produits d'entrées à bouton poussoir disposant de Leds pour l'indication d'état. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 62 Une deuxième fermeture du contact d'entrée provoque la fin de forçage. Note : Cette fonction est uniquement disponible avec des produits d'entrées à bouton poussoir disposant de Leds pour l'indication d'état. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 63 TXB692F - 1 - 1 TXA610 - 1 - 1 Maison Maison - Eclairage Fermeture du contact d'entrée : extinction de la lumière. Ouverture du contact d'entrée : pas d'action. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 64 Une deuxième fermeture du contact d'entrée provoque l'activation de l'automatisme. Note : Cette fonction est uniquement disponible avec des produits d'entrées à bouton poussoir disposant de Leds pour l'indication d'état. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 65 Fermeture du contact d'entrée : forçage de la sortie à off. Ouverture du contact d'entrée : retour à l'état de la sortie avant le délestage (mémorisation). TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 66 Mémorisation de la scène (Valeur de l'objet : 1 byte) (Valeur de l'objet : 1 byte) 1-64 = Numéro de scène -1 = Numéro de scène +128 Exemples TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 67 Ouverture du contact d'entrée : pas d'action. Note : Au moment du lien, il faut définir le numéro de scène pour la fermeture du contact d'entrée. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 68 Ouverture du contact d'entrée : activation de la scène 2. Note : Au moment du lien, il faut définir le numéro de scène pour la fermeture et l'ouverture du contact d'entrée. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c...
Page 69 à son terme et que la montée des jalousies débute. À ce moment, les lamelles forment avec la verticale un angle compris entre 0° et 90°. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c...
Page 70 Si la protection anti-éblouissement est ramenée en position initiale (c'est-à-dire ouverte), les lamelles verticales sont orientées dans une position légèrement inférieure à 180°. Lamelles verticales au début du déplacement Ouverture TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 71 Note : Avant de paramétrer le Nombre total d'inclinaisons il est indispensable de définir la durée de fermeture des contacts pour réaliser une inclinaison élémentaire des lamelles. * Valeur par défaut TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 72 Ouverture du contact d'entrée : pas d'action. Note : Si une fermeture brève du contact d'entrée intervient durant la temporisation, le contact de sortie s'ouvre (fonction stop). TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 73 Maison - Volet Fermeture du contact d'entrée : fermeture temporisée du contact de sortie descente. Ouverture du contact d'entrée : ouverture du contact de sortie (fonction stop). TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 74 Note : Au moment du lien, il faut définir la valeur en % de la position des lamelles du store (0% : lamelles ouvertes,100% : lamelles fermées). TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 75 Ouverture du contact d'entrée : fermeture temporisée des contacts de sortie pour la position 2 du volet ou du store. Note : Au moment du lien, il faut définir les valeurs en % des positions 1 et 2 du volet (0% : position haute,100% : position basse). TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c...
Page 76 Note : Au moment du lien, il faut définir les valeurs en % des positions 1 et 2 du volet (0% : position haute, 100% : position basse) et les valeurs en % des positions 1 et 2 des lamelles du store (0% : lamelles ouvertes,100% : lamelles fermées). TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c...
Page 77 Une deuxième fermeture du contact d'entrée provoque la fin de forçage. Note : Cette fonction est uniquement disponible avec des produits d'entrées à bouton poussoir disposant de Leds pour l'indication d'état. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 78 Une deuxième fermeture du contact d'entrée provoque la fin de forçage. Note : Cette fonction est uniquement disponible avec des produits d'entrées à bouton poussoir disposant de Leds pour l'indication d'état. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 79 Fermeture du contact d'entrée : activation de l'alarme vent. Ouverture du contact d'entrée : fin d'alarme. La position du volet roulant ou du store est définie par un paramètre. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 80 Alarme vent 3 : Alarme active si vitesse du vent > 12 m/s (43.2km/h) Note : Veuillez-vous référer à la documentation de la station météo pour plus de précisions. * Valeur par défaut TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 81 Valeur Position sur Permet de définir l'état de la sortie volet à l'apparition de Inactif* déclenchement alarme l'alarme pluie. Montée pluie Descente * Valeur par défaut TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 82 Ouverture du contact d'entrée : pas d'action. Note : Au moment du lien, il faut définir la valeur en % de la position du volet (0% : position haute,100% : position basse). TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c...
Page 83 Note : Au moment du lien, il faut définir la valeur en % de la position du volet (0% : position haute, 100% : position basse) et la valeur en % de la position des lamelles du store (0% : lamelles ouvertes,100% : lamelles fermées). TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c...
Page 84 Note : Au moment du lien, il faut définir les valeurs en % des positions 1 et 2 des lamelles du store (0% : lamelles ouvertes,100% : lamelles fermées). TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 85 Une deuxième fermeture du contact d'entrée provoque l'activation de l'automatisme. Note : Cette fonction est uniquement disponible avec des produits d'entrées à bouton poussoir disposant de Leds pour l'indication d'état. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 86 Mémorisation de la scène (Valeur de l'objet : 1 byte) (Valeur de l'objet : 1 byte) 1-64 = Numéro de scène -1 = Numéro de scène +128 Exemples TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 87 Ouverture du contact d'entrée : pas d'action. Note : Au moment du lien, il faut définir le numéro de scène pour la fermeture du contact d'entrée. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 88 Ouverture du contact d'entrée : activation de la scène 2. Note : Au moment du lien, il faut définir le numéro de scène pour la fermeture et l'ouverture du contact d'entrée. TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c...
Page 89 5. Appendice 5.1 Spécifications TXB602F TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 90 TXA6xxB TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 91 TXA6xxD TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 92 TXM6xx TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
Page 93 Alarme 2..................................... 48 Alarme 3..................................... 49 Position en % automatisme ............................... 49 Position lamelles en % automatisme ..........................49 Automatisme désactivation ..............................50 Etat automatisme désactivation ............................50 TXA604D - TXA606B/D - TXA608B/D - TXA610B/D 6T 8719-00c TXM616D - TXM620D - TXB602F...
