hager TXA100 Guide Rapide

TXA100
B n ? ; :
Outil de confi guration Easy
a
Konfi gurationstool Easy
e
Easy confi guration tool
z
Easy confi guratieset
i
Easy Programmeringsverktøy
o
Programmeringsverktyg Easy
s
Dispositivo di confi gurazione Easy
y
Confi gurador Easy
r
Kit Confi gurador Easy
t
TJA665 TXA114
TXA114
C1
C1 C2
50-60 Hz 24 V DC
255 mA
aaa 640 mA
s
1
1
a
e
z
i
o
y
r
t
s
A
M
- Appareil à installer uniquement par un
installateur électricien selon les normes
d'installation en vigueur dans le pays.
- Respecter les règles d'installation TBTS.

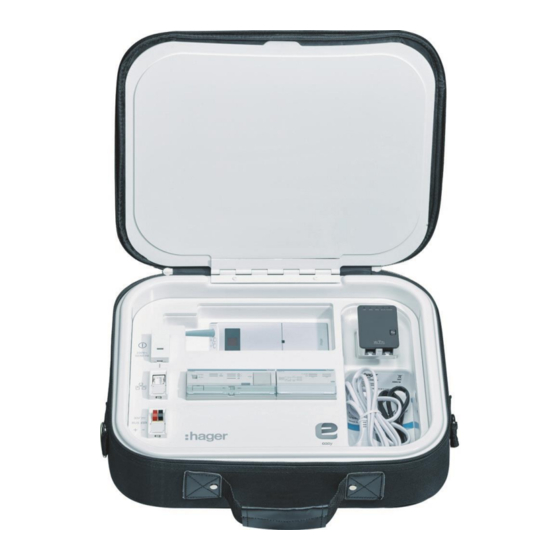

Ce kit permet de confi gurer une installation KNX Easy
via une connexion WIFI établie grâce au point d'accès
WIFI fourni. La confi guration est effectuée au travers
de tablettes, de smartphones ou de PC liés à ce
réseau WIFI.
Recommandations de mise en œuvre
1. Brancher le câble réseau entre le port LAN de
l'interface de connexion WIFI 6 et la prise RJ45 4.
2. Connecter l'interface de connexion WIFI 6 à la
prise de courant 2.
3. Sur le TJA665, placer le commutateur vertical A
en position on-line et le commutateur horizontal B
situé sous le FPL en position auto.
4. Connecter la valise au bus KNX de l'installation via
le connecteur 3.
5. Brancher le cordon d'alimentation 1 à une
prise secteur et mettre la valise sous tension en
appuyant sur l'interrupteur 7 : les LEDs OK, C1 et
C2 du produit TXA114 sont allumées vert fi xe.
S'assurer que l'interface de connexion WIFI 6 est
en mode routeur.
6. Une fois les LEDs OK,
allumées vert fi xes, la connexion à l'installation est
possible.
Caractéristiques techniques
Tension d'alimentation 1 ............................................
................................. 230 V v 50 - 60 Hz +10% -15%
Sortie Bus KNX 3 ................. 30 V s (320 mA) TBTS
Sortie Prise 230V v 2 ............................. 2.5 A max.
Degré de pollution ..................................................... 2
Puissance absorbée max. ..................................10 W
Altitude de fonctionnement ......................... < 2000 m
Tension de choc ................................................. 4 KW
Indice de protection ............................................ IP30
Résistance aux chocs .........................................IK04
Catégorie de surtension .......................................... III
Dimensions ....................................... 41 x 37 x 11 cm
Prise réseau Ethernet/IP 4 .......................... 1x RJ45
Communication réseau Ethernet ...100 / 1000 Base T
Interface USB ........................................1x USB typ 2
Routeur WIFI ................... voir documentation fournie
Température de fonctionnement ....... -0 °C ->+45 °C
Température de stockage ................ -20 °C -> +70 °C
Utilisable partout en Europe
Par la présente, Hager Controls déclare que le produit est
conforme aux exigences essentielles et aux autres dispositions
pertinentes des directives Basse Tension et CEM en vigueur.
La déclaration CE peut être consultée sur le site :
WIFI Router
et du TJA665
å
et en Suisse
www.hagergroup.net
E
- Einbau und Montage dü rfen nur durch
eine Elektrofachkraft gemäß den
einschlägigen Installationsnormen des
Landes erfolgen.
- Schutzmaßnahme SELV beachten.
Mit diesem Set können Sie eine KNX Easy-Anlage
per WLAN-Verbindung über den mitgelieferten
WLAN Access Point installieren. Die Konfi guration
erfolgt über mit diesem WLAN-Netzwerk verbundene
Tablets, Smartphones oder PCs.
Inbetriebnahmehinweise
1. Das Netzwerkkabel an den LAN-Port der WLAN-
Schnittstel 6 und die RJ45-Buchse 4 anschließen.
2. Die WLAN-Schnittstelle 6 mit der Steckdose
verbinden 2.
3. Stellen Sie den vertikalen Schalter A des TJA665
auf „Online" und den horizontalen Schalter B unter
dem Beschriftungsfeld-Halter auf „Auto".
4. Schließen Sie den Koffer mit dem Stecker 3 an
den KNX-Bus der Anlage an.
5. Verbinden Sie das Stromkabel 1 mit einer
Steckdose und schalten Sie den Koffer durch
Drücken des Schalters 7 ein: Die LEDs OK,
C1 und C2 des Produktes TXA114 leuchten
durchgehend grün.
Vergewissern Sie sich, dass sich die WLAN-
Schnittstelle 6 im Router-Modus befi ndet.
6. Sobald die LEDs OK,
und
durchgehend grün leuchten, ist die Verbindung mit
der Anlage möglich.
Technische Daten
Versorgungsspannung 1 ...........................................
................................. 230 V v 50 - 60 Hz +10% -15%
Ausgang KNX-Bus 3 .............30 V s (320 mA) SELV
Ausgangsbuchse 230V v 2 .................... 2.5 A max.
Verschmutzungsgrad ................................................ 2
Max. Leistungsaufnahme ...................................10 W
Betriebshöhe ............................................... < 2000 m
Stoßspannung ................................................... 4 KW
Schutzart ............................................................ IP30
Stoßfestigkeit ......................................................IK04
Überspannungskategorie ....................................... III
Abmessungen .................................. 41 x 37 x 11 cm
Netzwerkanschluss Ethernet/IP 4 ................ 1x RJ45
Kommunikation per Ethernet-Verbindung . 100 / 1000
Base T
USB-Schnittstelle ..................................1x USB typ 2
WLAN-Router ...... siehe mitgelieferte Dokumentation
Betriebstemperatur ............................ -0 °C ->+45 °C
Lagertemperatur .............................. -20 °C -> +70 °C
å
Überall in Europa und in der Schweiz einsetzbar
Hiermit erklärt Hager Controls, dass sich dieses Modul in
Übereinstimmung mit den grundlegenden Anforderungen
und den anderen relevanten Vorschriften der bestehenden
Niederspannungs- und EMV-Richtilinien
Die CE-Konformitätserklärung ist auf der Webseite:
www.hagergroup.net zugänglich.
des TJA665
6LE001856A
