3 - AVERTISSEMENTS POUR L'INSTALLATION
La centrale doit être installé dans les zones intérieures, la surveillance de la température et de l'humidité n'est pas nécessaire.

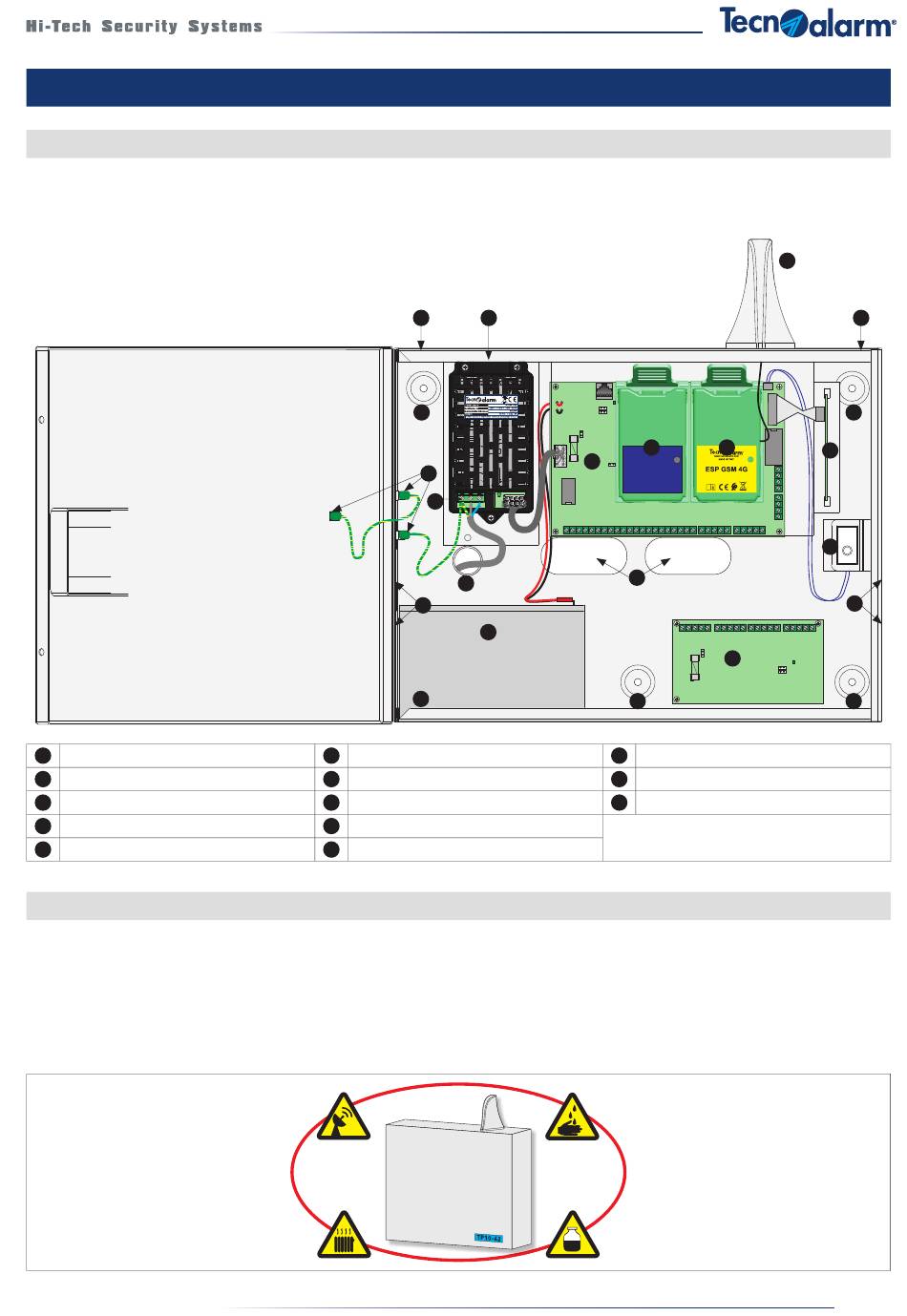

La centrale est composée de trois macro-éléments: le boîtier métallique, la carte CPU et la source d'alimentation à découpage
(alimentation primaire). Le boîtier fournit un logement pour une batterie (alimentation secondaire). Les modules enfi chables peuvent
être installés dans les positions J, K, L comme indiqué par l'image ci-dessous. En outre, le boîtier fournit l'espace pour l'installation
d'une extension d'entrée sérielle (M).
Carte CPU
A
B
Source d'alimentation ALSW1430
Bornes raccordement secteur 220V AC
C
Connecteurs de terre
D
Batterie 12V/12Ah
E
Pour la sécurité des opérateurs, il faut protéger la centrale, comme tout appareil électronique, contre les éclaboussures et éviter de placer
des récipients contenant des liquides à côté. La centrale doit être installée de façon à assurer une ventilation adéquate.
Ne pas couvrir l'appareil avec des choses qui peuvent nuire à une correcte dissipation thermique.
Installer la centrale à une distance suffi sante des sources de chaleur (par exemple des radiateurs) et d'un dispositif quelconque pouvant
provoquer des perturbations électromagnétiques (par exemple des antennes de radio).
TP10-42 - TP10-42 EN
3-1 - Boîtier
H
F
D
C
H
H
F
Trous de fi xation
F
G
Antenne GSM
Entrées pour câble
H
Auto-protection
I
Position montage ESP4-20
J
3-2 - Avertissements générales
B
K
A
ESP LAN
H
E
F
Position montage ESP LAN
K
L
Position montage ESP GSM 4G
Position montage extension d'entrées sérielle
M
G
H
F
L
J
I
H
M
F
9
