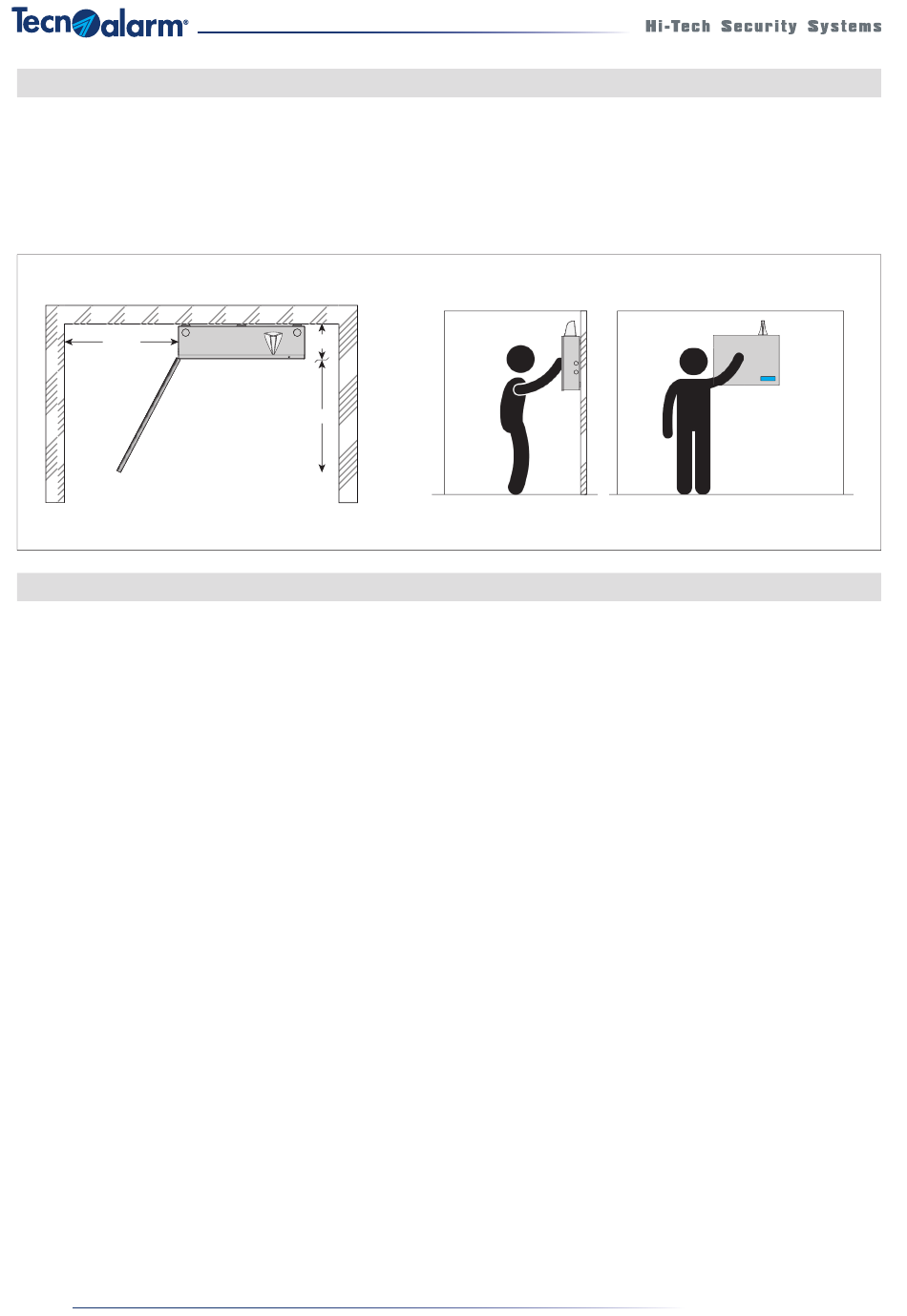

Le boîtier de la centrale doit être fi xé dans une position garantissant une protection adéquate contre les chocs accidentels et à une hauteur
permettant un accès complet à l'opérateur. Il faut prendre en considération l'espace nécessaire pour l'ouverture complète de la porte du boîtier
(environ 40 cm). Fixer horizontalement le boîtier sur une surface solide en utilisant 4 chevilles d'un diamètre de 8mm.
40cm
Mise à la terre
La mise à la terre doit être conforme aux normes européennes en vigueur. Il est obligatoire de connecter le conducteur de terre entre
le boîtier et la porte.
Dispositif de sectionnement externe
L'alimentation électrique de la centrale n'est pas équipée d'un dispositif de sectionnement. Afi n de garantir la conformité de l'installation
avec les normes européennes en vigueur, il est obligatoire d'intégrer un disjoncteur externe ou un interrupteur bipolaire (16A courbe C,
distance minimum entre les contacts de 3mm) dans un endroit facilement accessible de l'installation (230V AC).
Le disjoncteur doit être installé près de la centrale et doit être clairement étiquetés.
Raccordement au secteur (230V AC)
Le câble d'alimentation n'est pas fourni. Afi n de limiter le risque de chocs électriques pendant les conditions normales de fonctionnement,
observer les précautions suivantes:
•
Utiliser un câble avec double isolement (gaine isolante) pour le raccordement au réseau électrique.
•
Le câble doit avoir un diamètre minimum de 3x 1,5mm
par un collier à la base de montage de la source d'alimentation.
•
Afi n de garantir la sécurité électrique et le correct fonctionnement de l'appareil, raccorder toujours le conducteur de terre sur la borne
correspondante et entre la base et la porte du boîtier.
10
3-3 - Fixation du boîtier
11cm
40cm
3-4 - Conformité avec EN 62368-1 - Sécurité électrique
2
et, une foi raccordé sur l'entrée d'alimentation correspondante, il doit être fi xé
TP10-42
TP10-42 - TP10-42 EN
