Avidsen STYRKA320 Instructions De Montage

STYRKA320
KIT MOTORISATION
FR
TÉLÉSCOPIQUE
V1
À piston - pour portail à 2 battants
Ref. 114303
Nous vous remercions d'avoir acheté une motorisation de portail AVIDSEN.
Ce document est un guide de démarrage rapide donnant les principales étapes de l'installation ainsi que le matériel nécessaire. Pour effectuer
l'installation, veuillez télécharger le manuel d'installation à l'adresse suivante : www.avidsen.com/produits/recherche.php
Mise en garde : Les instructions de sécurité et les instructions d'installation sont dans le manuel d'installation. Suivre toutes ces instructions car une
installation incorrecte peut entrainer des blessures graves.

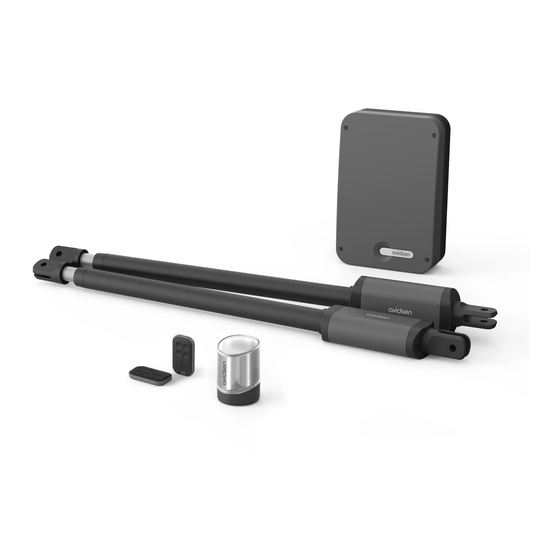

CONTENU DU KIT
1
x 1
5 5
x 1 x 1
1 Vérins motorisés 24V
2 Coffre de commande
3 Patte de fi xation pilier
4 Patte de fi xation portail
5 Axes percés
MATÉRIEL NÉCESSAIRE (NON FOURNI)
L'outillage et la visserie nécessaires à l'installation doivent être en bon état et conformes aux normes de sécurité en vigueur.
feu clignotant
3m de câble
2 x 0,5mm2
2
x 1
6
x 4
6 Entretoise
7 Goupille élastique
8 Télécommande
9 Feu clignotant
vérins
fi xation sur le pilier :
- coffret électronique
- feu clignotant
10m de câble
2 x 1,5mm2
3
x 4
7 8
x 4 x 2
fi xation des pattes
fi xation des pattes
sur les piliers :
Choisir un système
vis/ écrous adapté à
l'épaisseur du portail.
Il y a 4 points de fi xation
4
x 2
9
x 1
perçage dans
le pilier
perçage dans
le portail
sur le portail :
