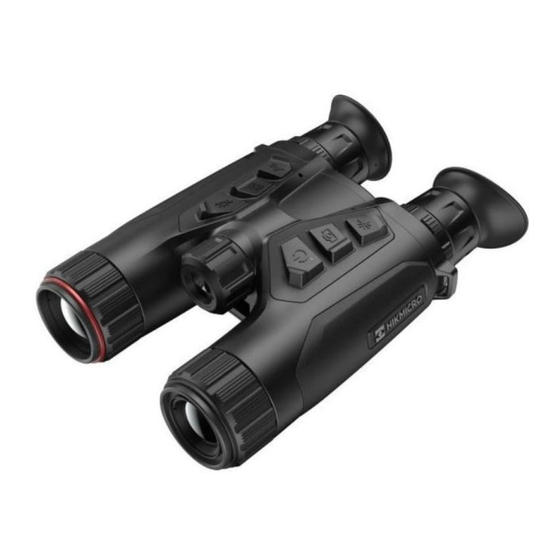

Manuel d’utilisation Binoculaire multispectrale SÉRIE HABROK V5.5.112 202409 Nous contacter...
Page 2
Manuel d’utilisation de la binoculaire multispectrale CONTENU Vue d'ensemble ........................1 Fonction principale ..........................1 Apparence ............................... 2 Préparation .......................... 5 Installation de la batterie ........................5 2.1.1 Instructions concernant la pile et les batteries ................5 2.1.2 Installation de la pile .......................... 5 Connexion par câ...
Page 3
Manuel d’utilisation de la binoculaire multispectrale Suivi de point chaud ..........................31 Exportation des fichiers ........................32 5.6.1 Exportation des fichiers à l’aide de HIKMICRO Sight ..............32 5.6.2 Exportation de fichiers sur un ordinateur ..................33 Affichage de la direction ........................34 5.7.1...
Page 4
Connexion à l’application : Il est capable de prendre des instantanés et d’enregistrer des vidéos et ses paramètres peuvent être réglés par le biais de l’application HIKMICRO Sight une fois qu’il a été connecté à votre téléphone en utilisant le point d’accès.
Page 5
Manuel d’utilisation de la binoculaire multispectrale Apparence Remarque L’apparence peut varier selon les modèles. Veuillez vous référer au produit réel. Les images de ce manuel ne sont données qu’à titre d’illustration. Veuillez vous référer au produit réel. Figure 1-1 Apparence Tableau 1-1 Description des boutons et composants N°...
Page 6
Manuel d’utilisation de la binoculaire multispectrale Pièce placée le plus près de l’œil pour voir la cible. Ajustez la distance interpupillaire en 1 et 7 Oculaire de visée rapprochant ou en éloignant les oculaires l’un de l’autre. Lumière Aide à voir clairement la cible dans infrarouge l’obscurité.
Page 7
Manuel d’utilisation de la binoculaire multispectrale Pression courte : allumer la télémétrie laser. Mesure Double appui : éteindre la télémétrie laser. Maintenir enfoncé : corriger la non- uniformité de l’affichage (FFC). En dehors du menu Mode : ...
Page 8
Manuel d’utilisation de la binoculaire multispectrale Préparation Installation de la batterie Instructions concernant la pile et les batteries 2.1.1 Retirez la batterie si l’appareil n’est pas utilisé pendant une longue période. La batterie rechargeable externe est de type 18650 et sa taille doit être de 19 mm ×...
Page 9
Manuel d’utilisation de la binoculaire multispectrale Figure 2-2 Installation de la batterie Fermez le couvercle du compartiment, puis verrouillez-le. Figure 2-3 Fermeture du couvercle Connexion par câble Pour charger l’appareil, connectez-le à un adaptateur d’alimentation à l’aide du câble de type C. Vous pouvez également raccorder l’appareil à un ordinateur pour exporter les fichiers.
Page 10
Manuel d’utilisation de la binoculaire multispectrale Figure 2-4 Connexion par câble Remarque Veuillez charger l’appareil après avoir installé la batterie dans le compartiment correspondant de l’appareil. La température de rechargement doit être comprise entre 0 °C et 45 °C. ...
Page 11
Manuel d’utilisation de la binoculaire multispectrale Figure 2-6 Enfilage de la sangle de cou dans la boucle de sangle Enfilez la sangle de cou dans le support de sangle. Figure 2-7 Enfilage de la sangle de cou dans le support de sangle Répétez les étapes ci-dessus pour terminer le montage.
Page 12
Manuel d’utilisation de la binoculaire multispectrale Figure 2-8 Localisez et insérez l'adaptateur Tournez la vis de l’adaptateur de trépied dans le sens horaire pour fixer l’adaptateur de trépied. Figure 2-9 Rotation de la vis Allumer/éteindre Allumer Lorsque l’appareil est alimenté par un câble ou que la batterie est suffisamment chargée, appuyez longuement sur pour allumer l’appareil.
Page 13
La mise hors tension automatique ne prend effet que lorsque l’appareil passe en mode veille et si l’appareil n’est pas connecté à l’application HIKMICRO Sight en même temps. Le compte à rebours d’arrêt automatique débute quand l’appareil repasse en mode veille ou s’il est redémarré.
Page 14
Manuel d’utilisation de la binoculaire multispectrale Activation de l’arrêt automatique de l’écran. 1) Appuyez sur pour afficher le menu. 2) Accédez à Paramètres avancés, et appuyez sur pour sélectionner 3) Appuyez sur pour activer l’arrêt automatique de l’écran. 4) Maintenez la touche enfoncée pour enregistrer les paramètres et sortir du menu.
Page 15
Connexion à l’application Connectez l’appareil à l’application HIKMICRO Sight à l’aide du point d’accès. Vous pourrez ensuite prendre des photos, enregistrer des vidéos ou configurer les paramètres à partir de votre téléphone.
Page 16
(Facultatif) Si le micrologiciel n’est pas à jour, effectuez la mise à niveau Mise à niveau de l’appareil. de l’appareil. Voir 2.9.2 Mise à niveau de l’appareil Mise à niveau de l’appareil à l’aide de HIKMICRO Sight Procédure Lancez l’application HIKMICRO Sight, puis connectez votre appareil à l’application.
Page 17
Manuel d’utilisation de la binoculaire multispectrale Appuyez sur l’invite de mise à niveau pour accéder à l’interface de mise à niveau du micrologiciel. Appuyez sur Mettre à niveau pour démarrer la mise à niveau. Remarque L’opération de mise à niveau peut varier en raison des mises à jour de l’application.
Page 18
Manuel d’utilisation de la binoculaire multispectrale Paramètres d’image Vous pouvez régler les palettes, la luminosité, les scènes et les corrections FFC (correction de champ plat) et DPC (correction de pixel défectueux) pour améliorer la qualité de l’image. Réglage de l'appareil Figure 3-1 Réglage de l'appareil Réglage de la lumière infrarouge: Faites pivoter légèrement pour ...
Page 19
Manuel d’utilisation de la binoculaire multispectrale Remarque Lors du réglage du dioptre, NE touchez PAS la surface de l’objectif pour éviter de le salir. Ajuster la luminosité Réglez la luminosité dans le menu. Procédure Appuyez sur pour afficher le menu. Appuyez sur pour sélectionner puis appuyez sur...
Page 20
Manuel d’utilisation de la binoculaire multispectrale Figure 3-2 Réglage des nuances Réglage de la netteté Procédure Appuyez sur pour afficher le menu. Accédez à Paramètres avancés, et appuyez sur pour sélectionner Appuyez sur pour confirmer et appuyez sur pour régler la netteté. Maintenez la touche enfoncée pour enregistrer et sortir du menu.
Page 21
Manuel d’utilisation de la binoculaire multispectrale Figure 3-3 Comparaison des réglages de netteté Sélection de la scène Vous pouvez sélectionner la scène appropriée en fonction de la scène d’utilisation réelle pour améliorer l’effet d’affichage. Procédure Appuyez sur pour afficher le menu. Accédez à...
Page 22
Manuel d’utilisation de la binoculaire multispectrale Appuyez sur pour sélectionner les palettes désirées, puis appuyez sur pour les activer. Remarque Au moins une palette doit être activée. Maintenez enfoncé pour enregistrer les réglages et quitter. Appuyez sur la touche dans l’interface de la vue en direct pour changer les palettes sélectionnées.
Page 23
Manuel d’utilisation de la binoculaire multispectrale Les éléments chauds sont représentés sur l’affichage par des couleurs sombres. Plus la température est élevée, plus les couleurs sont sombres. Rouge chaud Les éléments chauds sont représentés sur l’affichage par des couleurs rouges. Plus la température est élevée, plus les couleurs sont rouges. Fusion Selon les niveaux de température élevée ou basse, l’image est colorée en blanc, jaune, rouge, de rose à...
Page 24
Manuel d’utilisation de la binoculaire multispectrale Réglage du mode d’affichage Vous pouvez sélectionner différents modes d’affichage dans différentes scènes. Maintenez enfoncé dans l’interface de la vue en direct pour changer de modes d’affichage. Les modes jour, nuit et auto peuvent être sélectionnés.
Page 25
Manuel d’utilisation de la binoculaire multispectrale Mode nuit Figure 3-4 Mode jour/nuit Réglage du mode Image incrustée En mode vue en direct, maintenez enfoncé pour activer la fonction PiP. Maintenez à nouveau enfoncé pour sortir de la fonction PiP. Le centre de l’image est affiché en haut au milieu de l’interface.
Page 26
Manuel d’utilisation de la binoculaire multispectrale 3.10 Ajuster le zoom numérique Vous pouvez effectuer un zoom avant/arrière sur l’image à l’aide de cette fonction. Appuyez sur dans l’interface de vue en direct pour basculer entre les niveaux de zoom numérique 1×, 2×, 4× et 8×. Remarque ...
Page 27
Manuel d’utilisation de la binoculaire multispectrale 3.12 Correction de pixel défectueux L’appareil est en mesure de corriger les pixels défectueux de l’écran qui ne donnent pas les résultats escomptés. Procédure Appuyez sur pour afficher le menu. Accédez à Paramètres avancés et sélectionnez Réglages des fonctions.
Page 28
Manuel d’utilisation de la binoculaire multispectrale Remarque En cas d’environnement trop lumineux, l’image peut être surexposée. La fonction Smart IR permet d’ajuster les images surexposées en contrôlant l’intensité de la lumière infrarouge pour améliorer la qualité de l’image en mode nuit et dans un environnement sombre. Maintenez la touche enfoncée pour enregistrer les paramètres et sortir du menu.
Page 29
Manuel d’utilisation de la binoculaire multispectrale Mesure de distance L’appareil permet de mesurer la distance entre une cible et la position d’observation. Avant de commencer Pour bien mesurer la distance, gardez les mains fermes et une position stable. Sinon, la mesure sera moins précise. Procédure Appuyez sur pour afficher le menu.
Page 30
Manuel d’utilisation de la binoculaire multispectrale Figure 4-1 Résultat de la télémétrie laser désigne la distance en ligne droite, et désigne la distance horizontale. Mise en garde Le rayonnement laser émis par l’appareil peut provoquer des blessures aux yeux, des brûlures de la peau ou générer des substances inflammables.
Page 31
Manuel d’utilisation de la binoculaire multispectrale Paramètres généraux Régler l’OSD Cette fonction permet d’afficher ou de masquer les informations qui apparaissent à l’écran dans l’interface de la vue en direct. Procédure Appuyez sur pour afficher le menu. Accédez à Paramètres avancés et sélectionnez Réglages des fonctions.
Page 32
Manuel d’utilisation de la binoculaire multispectrale Prévention contre les dommages du capteur thermique Évitez l’exposition directe au soleil et activez la fonction de protection contre les dommages du capteur thermique. Procédure Appuyez sur pour afficher le menu. Accédez à Paramètres avancés et sélectionnez Réglages des fonctions.
Page 33
Manuel d’utilisation de la binoculaire multispectrale Maintenez la touche enfoncée pour enregistrer les paramètres et sortir du menu. 5.4.3 Enregistrer une vidéo Procédure 1. Dans l’interface de vue en direct, maintenez enfoncé pour démarrer l’enregistrement. Figure 5-1 Début d’enregistrement La partie gauche de l’image affiche des informations sur le temps d’enregistrement.
Page 34
Manuel d’utilisation de la binoculaire multispectrale Appuyez sur pour sélectionner l’album où les fichiers sont stockés, puis appuyez sur pour accéder à l’album sélectionné. Appuyez sur pour sélectionner le fichier à visualiser. Appuyez sur pour afficher le fichier sélectionné et les informations pertinentes.
Page 35
Avant de commencer Installez HIKMICRO Sight sur votre téléphone mobile. Procédure 1. Lancez HIKMICRO Sight et connectez votre appareil à l’application. Voir Connexion à l’application 2. Appuyez sur Média pour accéder aux albums de l’appareil. Figure 5-3 Accès aux albums de l’appareil 3.
Page 36
Manuel d’utilisation de la binoculaire multispectrale Figure 5-4 Exportation des fichiers Remarque Accédez à Mon profil -> À propos -> Manuel d’utilisation dans l’application pour afficher d’autres opérations détaillées. Accédez également aux albums de l’appareil en appuyant sur l’icône en bas à...
Page 37
Manuel d’utilisation de la binoculaire multispectrale 8. Déconnectez l’appareil de votre ordinateur. Remarque L’appareil affiche des images lorsque vous le connectez à un ordinateur. Cependant, les fonctions telles que l’enregistrement, la capture et le point d’accès sont désactivées. À la première connexion de l’appareil à un ordinateur, le pilote de périphérique correspondant à...
Page 38
Manuel d’utilisation de la binoculaire multispectrale Figure 5-5 Interférence de la boussole Procédure Accédez au guide d’étalonnage comme suit. Au moment où vous activez la boussole pour la première fois, le guide d’étalonnage de la boussole s’affiche. Lorsque les informations de la boussole s’affichent en rouge, sélectionnez dans le menu, puis appuyez sur pour...
Page 39
Manuel d’utilisation de la binoculaire multispectrale Figure 5-7 Affichage de la direction Correction de la déclinaison magnétique 5.7.3 La déclinaison magnétique est la variation d’angle entre le nord magnétique et le nord réel. Si vous ajoutez la déclinaison magnétique à la boussole, vous augmentez la précision de la lecture de la direction.
Page 40
Manuel d’utilisation de la binoculaire multispectrale Remarque Il est recommandé de vérifier les informations relatives à la déclinaison magnétique locale sur le site Web autorisé avant de corriger manuellement la déclinaison magnétique. La déclinaison magnétique orientale est indiquée par une marque positive (+) et la déclinaison occidentale par une marque négative (-).
Page 41
Manuel d’utilisation de la binoculaire multispectrale Paramètres système Réglage de la date Procédure Appuyez sur pour afficher le menu. Accédez à Paramètres avancés et sélectionnez Paramètres généraux. Appuyez sur pour sélectionner Appuyez sur pour accéder à l’interface de configuration. Appuyez sur pour sélectionner l’année, le mois ou le jour, puis appuyez sur pour changer la valeur.
Page 42
Manuel d’utilisation de la binoculaire multispectrale Réglage de la langue Sélectionnez la langue de l’affichage de l’appareil. Procédure Appuyez sur pour afficher le menu. Accédez à Paramètres avancés et sélectionnez Paramètres généraux. Appuyez sur pour sélectionner Appuyez sur pour accéder à l'interface de configuration de la langue.
Page 43
Manuel d’utilisation de la binoculaire multispectrale Procédure Appuyez sur pour afficher le menu. Accédez à Paramètres avancés et sélectionnez Paramètres généraux. Appuyez sur pour sélectionner Appuyez sur pour accéder à l’interface de réglage des unités. Appuyez sur pour sélectionner l’unité souhaitée. Maintenez la touche enfoncée pour enregistrer les paramètres et sortir du menu.
Page 44
Manuel d’utilisation de la binoculaire multispectrale Affichage des informations sur l’appareil Procédure Appuyez sur pour afficher le menu. Accédez à Paramètres avancés et sélectionnez Paramètres généraux. Appuyez sur pour sélectionner Appuyez sur pour confirmer. Vous pourrez afficher les informations sur l’appareil, notamment l'espace de stockage, la version et le numéro de série.
Page 45
Manuel d’utilisation de la binoculaire multispectrale Appuyez sur pour rétablir les valeurs par défaut de l’appareil en suivant les instructions du message qui s’affiche.
Page 46
Manuel d’utilisation de la binoculaire multispectrale Foire aux questions Pourquoi l’indicateur de charge clignote-t-il de manière incorrecte ? Vérifiez les éléments suivants. Vérifiez si l’appareil est chargé avec un adaptateur électrique standard et si la température de charge est supérieure à 0 °C. ...
Page 47
MANUEL ET LE PRODUIT DÉCRIT, AINSI QUE SON MATÉRIEL, SES LOGICIELS ET SES MICROLOGICIELS, SONT FOURNIS « EN L’ÉTAT » ET « AVEC CES FAIBLESSES ET ERREURS ». HIKMICRO NE FAIT AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS SANS S’Y LIMITER, DE QUALITÉ...
Page 48
DIVULGATION D’INFORMATIONS CONFIDENTIELLES OU AUTRES DOMMAGES DÉCOULANT D’UNE CYBERATTAQUE, D’UN PIRATAGE INFORMATIQUE, D’UNE INFECTION PAR DES VIRUS, OU AUTRES RISQUES DE SÉCURITÉ LIÉS À INTERNET ; TOUTEFOIS, HIKMICRO FOURNIRA UNE ASSISTANCE TECHNIQUE DANS LES DÉLAIS SI NÉCESSAIRE. VOUS ACCEPTEZ D’UTILISER CE PRODUIT CONFORMÉMENT À...
Page 49
Manuel d’utilisation de la binoculaire multispectrale Informations sur les réglementations Ces clauses ne s’appliquent qu’aux produits portant la marque ou l’information correspondante. Déclaration de conformité UE Ce produit et, le cas échéant, les accessoires qui l’accompagnent, sont estampillés « CE » et sont donc conformes aux normes européennes harmonisées en vigueur répertoriées sous la Directive 2014/30/UE (EMCD), la Directive 2014/35/UE (LVD), la Directive 2011/65/UE...
Page 50
Manuel d’utilisation de la binoculaire multispectrale Règlement (EU) 2023/1542 (Règlement relatif aux batteries) : Ce produit contient une batterie et est conforme au règlement (UE) 2023/1542. La batterie ne peut pas être déposée dans une décharge municipale où le tri des déchets n'est pas pratiqué, dans l'Union européenne.
Page 51
Manuel d’utilisation de la binoculaire multispectrale Conventions des symboles Les symboles que vous pouvez rencontrer dans ce document sont définis comme suit. Symbole Description Fournit des informations supplémentaires pour souligner Remarque ou compléter des points importants du texte principal. Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourra entraîner des dommages de Mise en garde l’équipement, des pertes de données, une dégradation...
Page 52
Manuel d’utilisation de la binoculaire multispectrale Consignes de sécurité L’objectif de ces instructions est de garantir que l’utilisateur soit en mesure d’utiliser correctement le produit sans danger ou dommage aux biens. Veuillez lire soigneusement toutes les consignes de sécurité avant d’utiliser l’appareil.
Page 53
Manuel d’utilisation de la binoculaire multispectrale uniquement par une pile/des batteries identiques ou de type équivalent. Les piles de taille inappropriée ne peuvent pas être installées et peuvent provoquer un arrêt anormal. Le remplacement de la pile par une pile du mauvais type peut conduire à...
Page 54
Manuel d’utilisation de la binoculaire multispectrale tout pour éviter de le rayer. Environnement d’exploitation Assurez-vous que l’environnement d’exploitation répond aux exigences de l’appareil. La température de fonctionnement doit être comprise entre -30 °C et 55 °C et l’humidité de fonctionnement entre 5 % et 95 %. ...
