Manuels Connexes pour Fagor FCB336EEBX
Sommaire des Matières pour Fagor FCB336EEBX

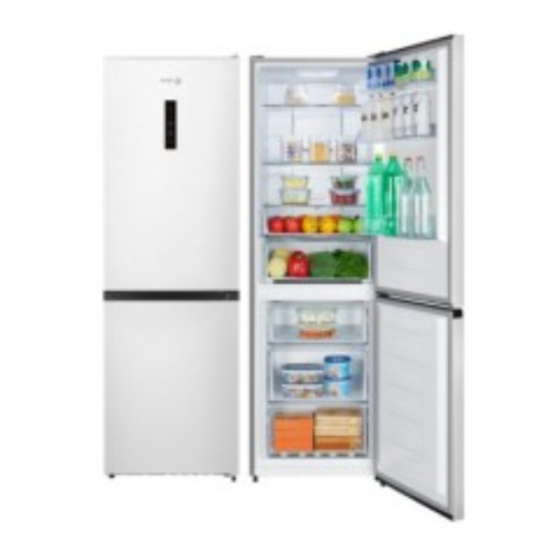

- Page 1 Notice d’utilisation IO-REF-1012/1 (04.2022) Réfrigérateur Combiné FCB336EEBX / FCB336EEX / FCB304EEW / FCB304EEX / FCB304WDEEX Avant de commencer à utiliser cet appareil, il est important de lire convenablement cette notice.
- Page 2 Cher Client À partir d’aujourd’hui les tâches quotidiennes deviennent encore plus faciles. Cet appareil combine une facilité d’utilisation exceptionnelle à une efficacité parfaite. Après la lecture du mode d’emploi, l’utilisation de l’appareil ne vous posera aucun problème. La sécurité et la fonctionnalité de l’équipement sorti d’usine ont été...
- Page 3 FR- Table des matières CONSIGNES DE SECURITÉ D’UTILISATION SÉCURITÉ INFORMATIONS DE SÉCURITÉ RELATIVES AUX CONGÉLATEURS INFORMATIONS DE SÉCURITÉ RELATIVES AUX CONGÉLATEURS SI LE SYSTÈME DE RÉFRIGÉRATION EST ENDOMMAGÉ: INSTALLATION ET CONDITIONS DE FONCTIONNEMENT DE L’APPAREIL INSTALLATION AVANT LA PREMIÈRE MISE EN MARCHE LES DISTANCES MINIMUMS DES SOURCES DE CHAUFFAGE RACCORDEMENT AU RÉSEAU ÉLECTRIQUE MISE HORS CIRCUIT...
- Page 4 CONSIGNES SECURITÉ D’UTILISATION Il est très important que cette notice soit gardée avec l’appareil pour toute nouvelle consultation. Si cet appareil devait être transféré à une autre personne, assurez-vous que la notice suive l’appareil de façon à ce que le nouvel utilisateur puisse être informé du fonction- nement de celui-ci.
- Page 5 tués par des enfants sans surveillance. • Les enfants âgés de 3 à 8 ans sont autorisés à charger et dé- charger les appareils de réfrigération. • Débranchez toujours la prise de courant avant de pro- céder à son nettoyage; de procéder à son dégivrage; de changer la lampe d’éclairage;...
- Page 6 • Il convient de respecter les consignes d’utilisation pour s’assurer de la sûreté de la conservation des denrées alimentaires. • Il convient de respecter le chargement dans les compartiments indiqués dans la notice et le produit. • Attention: Si l’appareil ne possède pas de compartiment , ceci signifie que l’appareil réfrigérant n’est pas adapté...
- Page 7 Frigorigène Le gaz frigorigène contenu dans le circuit de cet appareil est de l’isobu- tane (R 600a), gaz peu polluant mais inflammable. Lors du transport et de l’installation de l‘appareil, veiller à n’endommager aucune partie du circuit frigorifique. • N’utilisez aucun outil coupant ou pointu pour dégivrer l’appareil. •...
- Page 8 Température de Types de compar- conservation Aliments adaptés timents cible [ Œufs, aliments cuits, aliments emballés, fruits et lé- Réfrigérateur +2~+8 gumes, produits laitiers, pâtisseries, boissons et autres aliments qui ne sont pas destinés à la congélation. Fruits de mer (poisson, crevettes, moules), produits d’eau douce et à...
- Page 9 • Attention : conserver les produits selon les recommandations pour les compartiments ou selon les températures indiquées pour les produits donnés. • Si l’appareil de réfrigération n’est pas utilisé et reste vide pendant une longue période, l’éteindre, le décongeler, le laver, le sécher et laisser sa porte ouverte pour éviter la formation de moisissure à...
- Page 10 INSTALLATION ET CONDITIONS DE FONCTIONNEMENT DE L’APPAREIL Cet appareil de réfrigération n’est pas destiné à être utilisé comme un appareil in- tégrable Installation avant la première mise en marche • Déballez l’appareil, enlevez les bandes adhésives protégant les portes et l’équi- pement (4).
- Page 11 Raccordement au réseau électrique • Avant le branchement, il est recommandé de régler la molette du thermostat sur la position „OFF” ou toute autre position provoquant la déconnexion de l’appareil de l’alimentation électrique (voir la page avec description des commandes). •...
- Page 12 RECYCLAGE Produit Mise au rebut Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d’équipements électriques et électroniques. Cela si- gnifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2012/19/EU afin de pouvoir soit être recyclés oit démantelé...
- Page 13 COMMANDE Commande de l’appareil Le panneau de commande est présenté sur le dessin 10, pour rappel, il est présenté également ci-dessous : L’appareil doit être utilisé conformément à sa destination; il est équipé des fonctions et des modes de fonctionnement, représentés sur les illustrations. Lors de la mise en marche de l’appareil, les icônes apparaissent sur le panneau de commande.
- Page 14 3. Super Congélation (Super Freeze) La fonction Super Congélation (Super Freeze) permet de baisser rapidement la tem- pérature du congélateur, grâce à quoi les aliments conservent leurs vitamines et leurs nutriments et restent frais plus longtemps. • Appuyer sur le bouton Super Freeze pour activer la fonction de super congélation. L’icône s’allume.
- Page 15 DISTRIBUTEUR D'EAU* Le distributeur d’eau, situé sur la porte du 3. Appuyez sur les deux côtés du réser- réfrigérateur, permet de stocker de l’eau voir. potable. Avec cet appareil, vous pourrez 4. Lorsque vous entendez un clic, cela profiter d’une eau fraîche sans devoir ou- signifie que l’installation est terminée.
- Page 16 Attention! Se servir en eau 1. Veillez à ne pas appuyer sur la tête. 1. Vérifiez que le couvercle du réservoir 2. Lors du montage du réservoir d’eau, d’eau est bien installé. rassurez-vous que la tête est insérée 2. Fermez la porte du réfrigérateur et dans le trou en premier;...
- Page 17 UTILISATION ET FONCTIONS Conservation des denrées dans le réfrigérateur • Mettez les produits sur des assiettes, dans des recipients ou emballés dans un film alimentaire. Disposez uniformément sur la surface des clayettes. • Il convient d’attirer attention sur le fait que les produits alimentaires ne doivent pas entrer en contact avec la paroi arrière.
- Page 18 • Afin de garder une bonne qualité des produits congélés, il est conseillé de re- grouper les produits congélés dans la partie centrale du congélateur de telle façon qu’ils ne restent pas en contact avec des produits encore non congélés. •...
- Page 19 COMMENT EXPLOITER REFRIGERATEUR FAÇON ECONOMIQUE? Conseils pratiques • Ne pas placer le réfrigérateur ni le congélateur près des radiateurs, des fours ou risquer une influence directe des rayons du soleil. • S’assurer que les cavités du condenseur à l’arrière ne sont pas obstruées. Les nettoyer et dépoussiérer une ou deux fois par an.
- Page 20 Zones de stockage dans le réfrigérateur En raison de la circulation normale de l’air, le caisson du réfrigérateur contient différentes zones de température. • La zone la plus froide se trouve directement au-dessus du tiroir à légumes. Il faut conserver dans cette zone des aliments délicats et facilement pourrissables, tels que: - Les poissons, la viande, la volaille, - Les charcuteries, les plats préparés,...
- Page 21 DÉGIVRAGE, NETTOYAGE CONSERVATION Pour le nettoyage du châssis et des pièces en plastique ne jamais utiliser de sol- vants ni de produits de nettoyage agressifs et abrasifs (par exemple des poudres ou des crèmes de nettoyage)! Utiliser uniquement des produits de nettoyage liquides délicats et des torchons doux.
- Page 22 Mode opératoire pour le dégivrage du coffre du congélateur:** • Éteindre l’appareil à l’aide du panneau de commande, puis retirer la fiche de la prise. • Ouvrir la porte, puis extraire les denrées. • En fonction du modèle, retirer le canal de drainage qui se trouve dans la partie inférieure de la chambre du congélateur et placer un récipient.
- Page 23 LOCALISATION DES PANNES Anomalie Cause Dépannage - vérifiez si la fiche a été bran- chée correctement dans la prise du réseau d’alimentation - vérifiez si le câble d’alimen- tation de l’appareil n’est pas endommagé La coupure dans le circuit de - vérifiez si en branchant un L’appareil ne fonctionne pas l’installation électrique...
- Page 24 Anomalie Cause Dépannage Un mauvais placement du sélé- - déplacez le sélécteur rotatif à cteur rotatif la position supérieure L’équipement électroménagé Température ambiante est est conçu pour fonctionner à supérieure ou inférieure à celle une température donnée, cette indiquée dans les spécifications température étant précisée dans techniques de l’appareil.
- Page 25 INVERSER LA PORTE La direction dans laquelle la porte s’ouvre peut être changé du côté droit (comme fourni) au côté gauche, si jamais le pla- cement de l’appareil nécessite ce chan- gement. Attention ! Lors du changement du côté où la porte s’ouvre, l’appareil ne doit pas être sous tension.
- Page 26 Couvercle du trou Couvercle du trou de vis (droite) de vis (gauche) 6.Si le réfrigérateur a un affichage sur la porte, retirez la partie (1) du côté supé- rieur gauche du couvercle supérieur et sortez la partie (2). Retirez ensuite la par- tie (3) et mettez la partie (4) dans le côté...
- Page 27 7. Desserrez la vis (3) et retirez les pièces (2). et (1), installez la butée de porte de remplacement à gauche (4) (fournie dans le sac en plastique) et la pièce (2) (bloc d’arrêt) sur le côté gauche à l’aide de la vis (3).
- Page 28 11. Inclinez le migrateur en arrière, retirez 13. Remplacez les éléments remontés la partie (2). à (2). l’étape 11, changez la pièce (1) à gauche puis fixez-la avec les vis (4). Ins- tallez enfin la partie. Charnière inférieure (droite) 1. Charnière inférieure (droite) 2.
- Page 29 15. Déplacez la porte supérieure à une position appropriée, et fixez ensuite la Vis de bride spéciales partie (2) avec des vis (1). Avant de fixer Charnière supérieure la partie (2), faites passer le connecteur Connecteur électrique (3) à travers la charnière (2) à la réfé- rence de l’étape 3.
- Page 30 17. Ouvrez la porte supérieure, mon- tez les racks de porte et fermez-la en- suite. Remarque: Si votre appareil est muni d’une poi- gnée, vous devez inverser la poignée en suivant les instructions ci- dessous. Retirez la porte supérieure et pla- cez-le sur une surface lisse avec son panneau vers le haut.
- Page 31 Replacea- Replace- Replacea- Replacea- ble light source by able (LED only) ble control gear by ble light source by a professional light source by a a professional an end-user professional La source L’appa- La source lumineuse ne peut La source reillage de com- lumineuse peut être remplacée...
- Page 35 CLICK CHRIP CLICK CHRIP...
- Page 36 Distribué par SIDEME SA 71 rue Paul-Vaillant-Couturier F-92306 Levallois-Perret Cedex ______________________________ fagorelectromenager.fr www.fagorelectrodomestico.com...
