Manuels Connexes pour Pulsar AWZ300
Sommaire des Matières pour Pulsar AWZ300

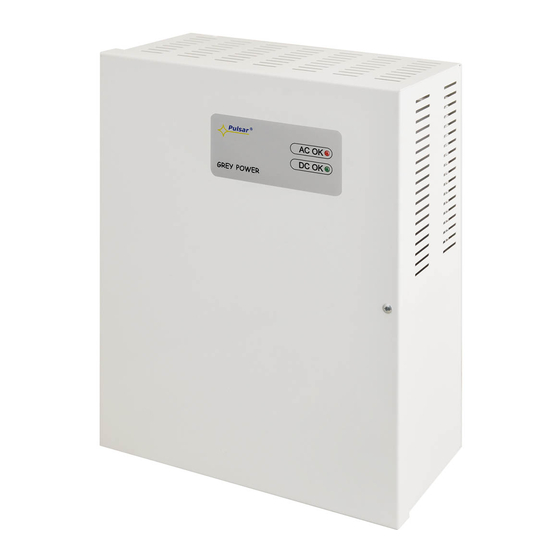

- Page 1 AWZ 300 v.2.2 AWZ 13,8V/3A/17Ah/L Alimentation tampon, linéaire. Édition: 4 du 14.02.2012 Remplace l’édition: 3 du 18.04.2008...
-
Page 2: Table Des Matières
AWZ300 Caractéristiques de l’alimentation • alimentation sans interruption 13,8VCC/3A • signalisation lumineuse LED • emplacement pour batterie 17Ah/12V • protections: • tension d’alimentation 230VCA • contre court-circuit SCP • • stabilisateur linéaire de tension contre surcharge OLP • thermique OHP •... -
Page 3: Schéma Fonctionnel
AWZ300 1.2. Schéma fonctionnel (fig. 1). Fig. 1. Schéma fonctionnel de l’alimentation. 1.3. Description des éléments et des connecteurs de l'alimentation. Tableau 1. Eléments du circuit imprimé PCB de l’alimentation (voir le fig. 2). Elément no. Description Connecteur: l'entrée d'alimentation AC (CA)⃰... -
Page 4: Paramètres Techniques
AWZ300 Tableau 2. Eléments de l’alimentation (voir le fig. 3). Elément no. Description Transformateur d'isolement Circuit imprimé PCB de l’alimentation (tableau. 1, fig. 2) fusible pour le circuit d'alimentation (230V/CA) MAIN [4], [5] L-N connecteur d'alimentation 230V/CA, connecteur de protection TERRE Connecteurs de la batterie: +ACC = rouge, - ACC = noir Fig. - Page 5 AWZ300 de courant et/ou endommagement du coupe-circuit à fusible dans le circuit de l’accumulateur (il faut changer la cartouche fusible) 110% ÷ 150% (@65 ºC ÷25ºC) de la puissance de l’alimentation - limitation de courant par coupe-circuit PTC, Protection contre surcharge OLP redémarrage manuel (la panne exige le débranchement du...
-
Page 6: Installation
AWZ300 2. Installation. 2.1. Recommandations L’alimentation tampon doit être installée par un installateur qualifié qui possède les compétences et certificats appropriés (selon le pays) pour réaliser les raccordements aux installations 230V/CA et aux installations ème à basse tension. Le dispositif doit être installé dans des locaux fermés, conformément à la II classe d'environnement, d’une humidité... -
Page 7: Signalisation Du Fonctionnement De L'alimentation
AWZ300 3. Signalisation du fonctionnement de l’alimentation. 3.1. Signalisation lumineuse L’alimentation est munie de deux diodes sur le panneau frontal: DIODE ROUGE: • allumée - alimentation 230VCA • éteinte - absence d'alimentation 230VCA DIODE VERTE: • allumée - alimentation DC à la sortie de l’alimentation OUT •... - Page 8 CONDITIONS GENERALES DE GARANTIE Pulsar K.Bogusz Sp.j. (fabricant) accorde la garantie de deux ans sur la qualité du dispositif, à compter de la date d'achat marquée sur le justificatif d'achat. En cas d'absence du justificatif d'achat au moment de la réclamation une période de garantie de trois ans est prise en considération à...
