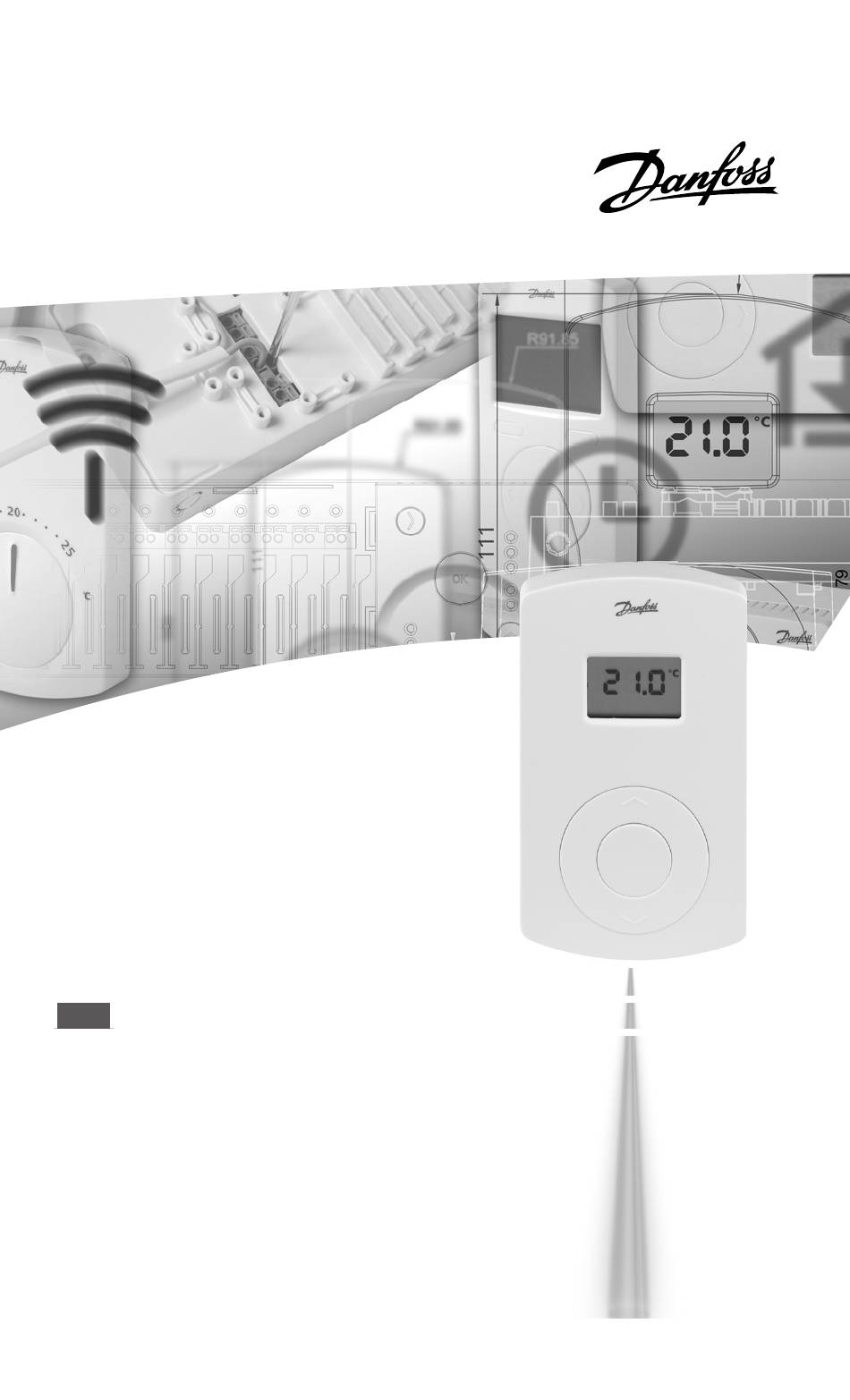

- Page 1 088U0215 Instructions Thermostat d’ambiance avec sonde de sol à infrarouge CF-RF...
- Page 2 Instructions Thermostat d’ambiance avec sonde de sol à infrarouge CF-RF VIUHR404 Danfoss Heating Solutions © Danfoss 05/2011...
- Page 3 Instructions Thermostat d’ambiance avec sonde de sol à infrarouge CF-RF Sommaire 1. Présentation fonctionnelle......4 2.
- Page 4 Instructions Thermostat d’ambiance avec sonde de sol à infrarouge CF-RF 1. Présentation fonctionnelle Avant (fig. 1) Sélecteur haut/bas Bouton-poussoir Voyant rouge (derrière le capot) Sonde de sol à infrarouge Modes des voyants Toujours allumé ... . . ON Éteint .
- Page 5 Instructions Thermostat d’ambiance avec sonde de sol à infrarouge CF-RF 2. Installation Remarque : l’affectation de thermostats d’ambiance au contrôleur central doit se faire à une distance inférieure à 1,5 m. Activer le mode Installation sur le contrôleur central (fig. 1) •...
- Page 6 Instructions Thermostat d’ambiance avec sonde de sol à infrarouge CF-RF 3. Paramètres de température Écran numérique (fig. 1) Réglage de la valeur Limite minimale de température Limite maximale de température Icône de liaison/transmission Indicateur de piles faibles Icône d’alarme Paramètres disponibles uniquement depuis la commande à...
- Page 7 Instructions Thermostat d’ambiance avec sonde de sol à infrarouge CF-RF Réglage de la température ambiante 1. S’assurer que la température ambiante réelle s’affiche à l’écran. 2. Appuyer sur le sélecteur haut/bas pour définir la va- leur de température ambiante souhaitée. SET s’affiche à...
- Page 8 Instructions Thermostat d’ambiance avec sonde de sol à infrarouge CF-RF Limitation de la température de surface du sol 1. S’assurer que la température réelle de surface du sol s’affiche à l’écran, indiquée par 2. Maintenir enfoncé le bouton-poussoir jusqu’à ce que SET MAX s’affiche également à...
- Page 9 Instructions Thermostat d’ambiance avec sonde de sol à infrarouge CF-RF 4. Test de transmission Lancer le test de transmission sur le thermostat d’am- biance (fig. 1) • Appuyez sur le bouton-poussoir . • Le voyant s’allume. Le test de liaison est satisfaisant •...
- Page 10 Instructions Thermostat d’ambiance avec sonde de sol à infrarouge CF-RF 5. Montage Position du thermostat d’ambiance (fig. 3) • Le thermostat d’ambiance doit être positionné confor- mément à la fig. 3. IMPORTANT ! Le thermostat d’ambiance doit, dans la mesure du possible, être installé...
- Page 11 Instructions Thermostat d’ambiance avec sonde de sol à infrarouge CF-RF 7. Spécifications Plage de réglage de la tempé- 5-35 °C rature Fréquence de transmission 868,42 MHz Portée d’émission dans des 30 m bâtiments normaux (maximale) Puissance de transmission < 1 mW...
- Page 12 Instructions Thermostat d’ambiance avec sonde de sol à infrarouge CF-RF 8. Dépannage Indication d’erreur Cause possible Piles faibles Le voyant, cligno- tent toutes les 5 minutes Niveau des piles critique Le voyant, cligno- tent toutes les 30 secondes Niveau des piles critique Le voyant, - la transmission s’est inter-...
- Page 13 Instructions Thermostat d’ambiance avec sonde de sol à infrarouge CF-RF VIUHR404 © Danfoss 05/2011 Danfoss Heating Solutions...
- Page 14 Instructions Thermostat d’ambiance avec sonde de sol à infrarouge CF-RF Fig. 1 VIUHR404 Danfoss Heating Solutions © Danfoss 05/2011...
- Page 15 Instructions Thermostat d’ambiance avec sonde de sol à infrarouge CF-RF Fig. 2 Fig. 3 1,5 m. 0,5 m. 0,25 m. VIUHR404 © Danfoss 05/2011 Danfoss Heating Solutions...
- Page 16 Instructions Thermostat d’ambiance avec sonde de sol à infrarouge CF-RF VIUHR404 Danfoss Heating Solutions © Danfoss 05/2011...
