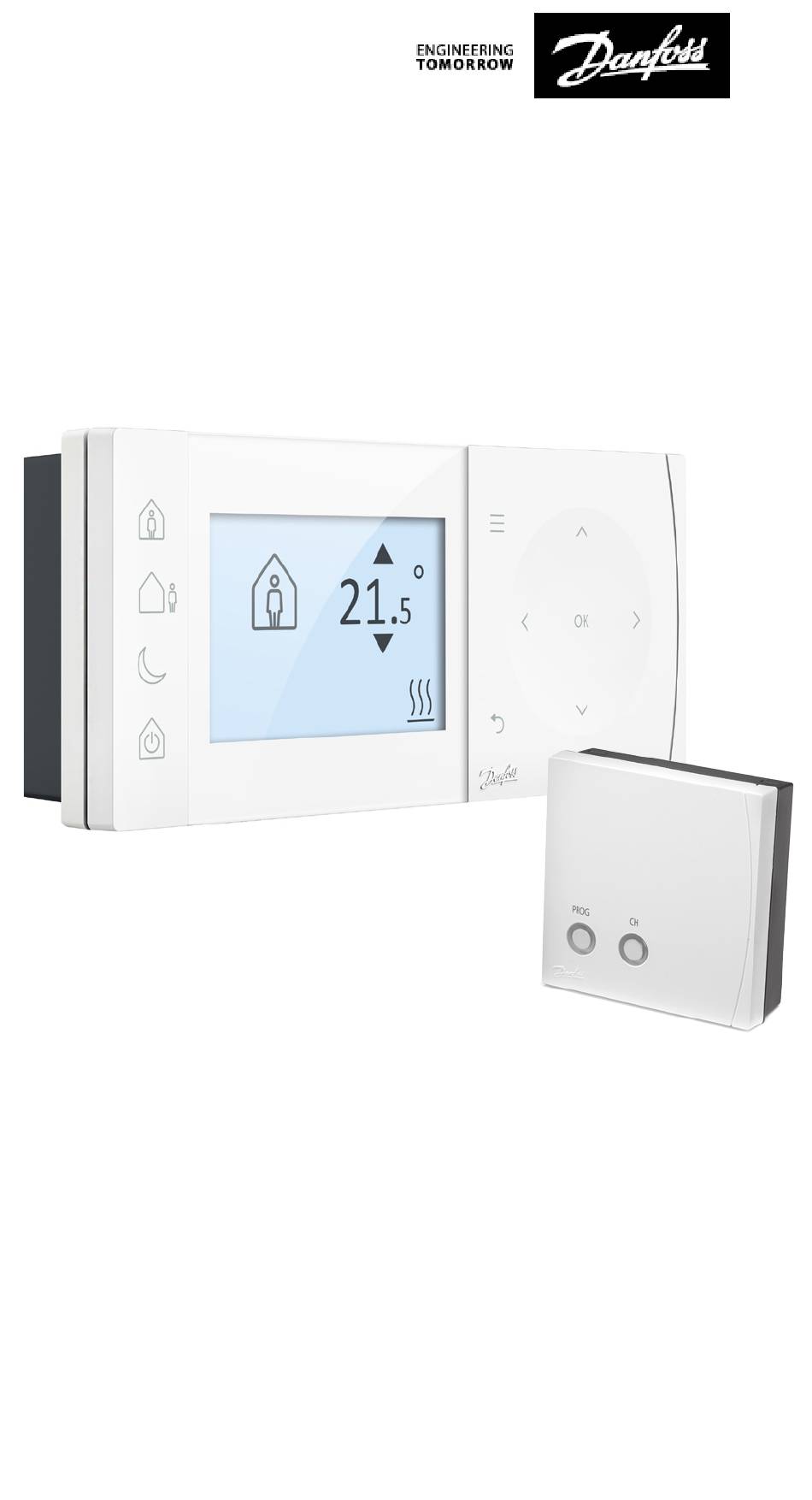

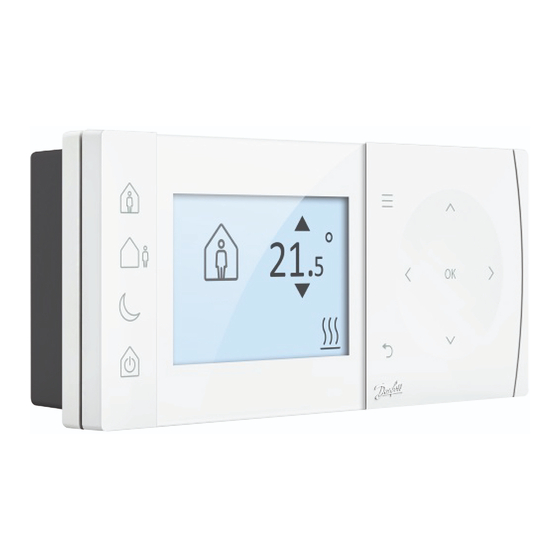

- Page 1 TPOne-RF Thermostat d’ambiance électronique programmable Manuel d’installation Danfoss Heating...
- Page 2 Danfoss décline toute responsabilité quant aux éventuelles erreurs présentes dans les catalo- gues, les brochures ou autres documentations imprimées. Toutes les marques déposées citées dans ce document demeurent la propriété des entreprises respectives. Danfoss et le logo Danfoss sont des marques déposées de Danfoss A/S. Tous droits réservés.
- Page 3 Instructions d’installation Spécifications TPOne-RF RX1-S 2,5 - 3 V CC Alimentation 230 V CA, 50/60 Hz (2 piles alcalines AA) Relais de sortie Libre de potentiel Plage de réglage 5-35 °C de la température Plage de température 0-45 °C de fonctionnement Charge de contact 3 A (1) à...
- Page 4 Montage Positionnement d’un thermostat ou d’une sonde d’ambiance à distance : 1,5 m Remarque : ce produit doit être installé exclusivement parun électricien qualifié ou un chauffagiste compétent et doitêtre conforme à la version en vigueur des réglementations decâblage locales. TPOne-RF...
- Page 5 Contact de fenêtre ou sonde de limite REMARQUE : Raccorder la sonde à distance avec un câble 2 fils 1 mm2 , longueur maxi 10 m . Ne pas faire courir le câble le long d’un câble d’alimentation 230 V. Danfoss Heating...
- Page 6 TPOne dans un mode actif. Une fois activé, le TPOne répondra immédiatement à n’importe quelle pression de touche valide. Si vous n’appuyez sur aucune touche pendant 30 secondes, les boutons se désactiveront à nouveau. TPOne-RF...
- Page 7 Remarque : l’option de veille ne met en veille que la fonction de commande du chauffage, le paramétrage de l’eau chaude ne sera pas affecté. Pour éteindre la commande d’eau chaude, voir le Menu utilisateur > Eau chaude > Mode Danfoss Heating...
- Page 8 TPOne et modifier les valeurs des réglages. Les Naviga- boutons « haut » et « bas » sont aussi utilisés tion pour modifier manuellement la température requise. Les flèches de navigation s’afficheront à l’écran lorsque ces boutons pourront être utilisés. TPOne-RF...
- Page 9 Cela sera indiqué par l’icône chaleur « Demande de chaleur ». Le TPOne-RF est connecté par signal radio au récepteur. L’icône de fréquence radio s’affichera pour confirmer que la connexion est active et que le TPOne-RF régule le chauffage.
- Page 10 04 - 02 - 2016 Set Time 24hr - 10 : 45 RF Pairing Press OK to pair RF Pairing RX1-S Receiver Press PROG + CH on reciever to confirm 10:45 Thurs READY TPOne-RF...
- Page 11 Reportez-vous à la page 22 pour les températures par défaut. 10:45 Thurs User Menu Temperatures Temperatures Home AM - 21. Home PM - 22. Away - 16. Asleep - 12. User Menu Temperatures Danfoss Heating...
- Page 12 Reportez-vous à la page 22 pour les horaires par défaut. 10:45 Thurs User Menu Schedule Schedule Heating Schedule - Heating Select Days Schedule - Heating Tues Weds Thurs Mon OK Thurs OK TPOne-RF...
- Page 13 Home Period - 1 From 08.30 06.00 Home Period - 2 From 13.30 12.30 Home Period - 3 From 17.30 22.30 Sechedule - Heating Your heating schedule has been saved User Menu Schedule Danfoss Heating...
- Page 14 Option pour réinitialiser le programme de chauffage quotidien aux valeurs d’usine par défaut. Résumé - synthèse graphique du chauffage quotidien réglé ou du programme d’eau chaude Paramètres par défaut : voir les heures de chauffage par défaut ultérieurement dans ce guide TPOne-RF...
- Page 15 à la date de votre retour de vacances pour vous garantir des températures intérieures confortables pour votre retour. Saisissez une date de début et une date de fin de vos vacances et la température intérieure requise pour économiser de l’énergie. Danfoss Heating...
- Page 16 Information Informations sur le type de produit, le niveau du logiciel et la date d’intervalle de service de la chaudière si celle-ci a été fixée. TPOne-RF...
- Page 17 Réglages installateur Apparie- Le TPOne-RF doit être appairé à un récepteur/relais ment RF de chaudière compatibles. L’appariement initial s’effectue à l’aide de l’assistant de démarrage. Si l’appariement n’a pas été effectué au démarrage ou s’il est requis pour un nouveau récepteur/ relais de chaudière, sélectionnez ce réglage pour...
- Page 18 OK pendant 5 secondes. Par défaut : Arrêt Mode écran Lorsque le TPOne est en mode veille, l’écran peut de veille être réglé pour rester éteint. L’écran s’allumera lorsque vous appuierez sur un bouton. Par défaut : Activé TPOne-RF...
- Page 19 Sonde d’ambiance - Sonde d’ambiance à distance installée. Il aura la priorité sur la sonde intégrée du TPOne. Pièce détachée TS2A Danfoss - vendue séparément Contact de fenêtre - Si un contact de fenêtre est installé, le TPOne se mettra en mode veille lorsque la fenêtre est ouverte.
- Page 20 Sélectionnez l’option pour réinitialiser tous les réglages lisation installateur aux valeurs d’usine par défaut. installateur Remarque : L’intervalle de service ne sera pas réinitialisé et peut uniquement être réglé à nouveau ou désactivé en entrant le réglage d’intervalle de service. TPOne-RF...
- Page 21 - Cette fonction liée à la sécurité gaz n’est accessible qu’à un ingénieur qualifié en installations de chauffage. *Les normes de sécurité relatives au gaz peuvent varier en fonction du pays Danfoss Heating...
- Page 22 Tableaux par défaut HEURES PAR DÉFAUT 06:30 - 08:30 06:30 - 08:30 (Week-end (Week-end 07:30 - 09:30) 07:30 - 09:30) 06:30 - 22:30 (Week-end 07:30 - 22:30) 11:30 - 13:30 16:30 - 22:30 16:30 - 22:30 TPOne-RF...
- Page 23 Tableaux par défaut (Suite) TEMPÉRATURES PAR DÉFAUT 20 °C Matinée 20 °C Après-midi 15 °C 15 °C Danfoss Heating...
- Page 24 Démarrage optimisé, ce message s’affichera lorsque cette fonction sera active. voir page 18 Démarrage Si la méthode de démarrage du TPOne est réglée retardé sur la fonction Démarrage retardé, ce message s’affichera lorsque cette fonction sera active. voir page 18 TPOne-RF...
- Page 25 à l’écran. Tous les avertissements peuvent être visionnés dans le menu « Supprimer les avertissements ». Perte du Si le signal radio entre le TPOne-RF et le récepteur signal radio a été interrompu, cet avertissement s’affichera. Si cet avertissement s’affiche et que l’icône de radio fréquence figure toujours sur le TPOne-RF, la perte...
- Page 26 être le signe d’un problème avec la sonde plancher de dalle ou avec le câble de connexion. Si cet avertissement ne peut pas être réinitialisé, adressez-vous à votre fournisseur de services pour obtenir des consignes. TPOne-RF...
- Page 27 Danfoss Heating...
- Page 28 Danfoss Ltd. Ampthill Road Bedford MK42 9ER Tél. : 01234 364621 Fax : 01234 219705 E-mail : ukheating@danfoss.com Site Internet : www.heating.danfoss.co.uk © Danfoss HS | 02/2016 | VIHSJ104...
