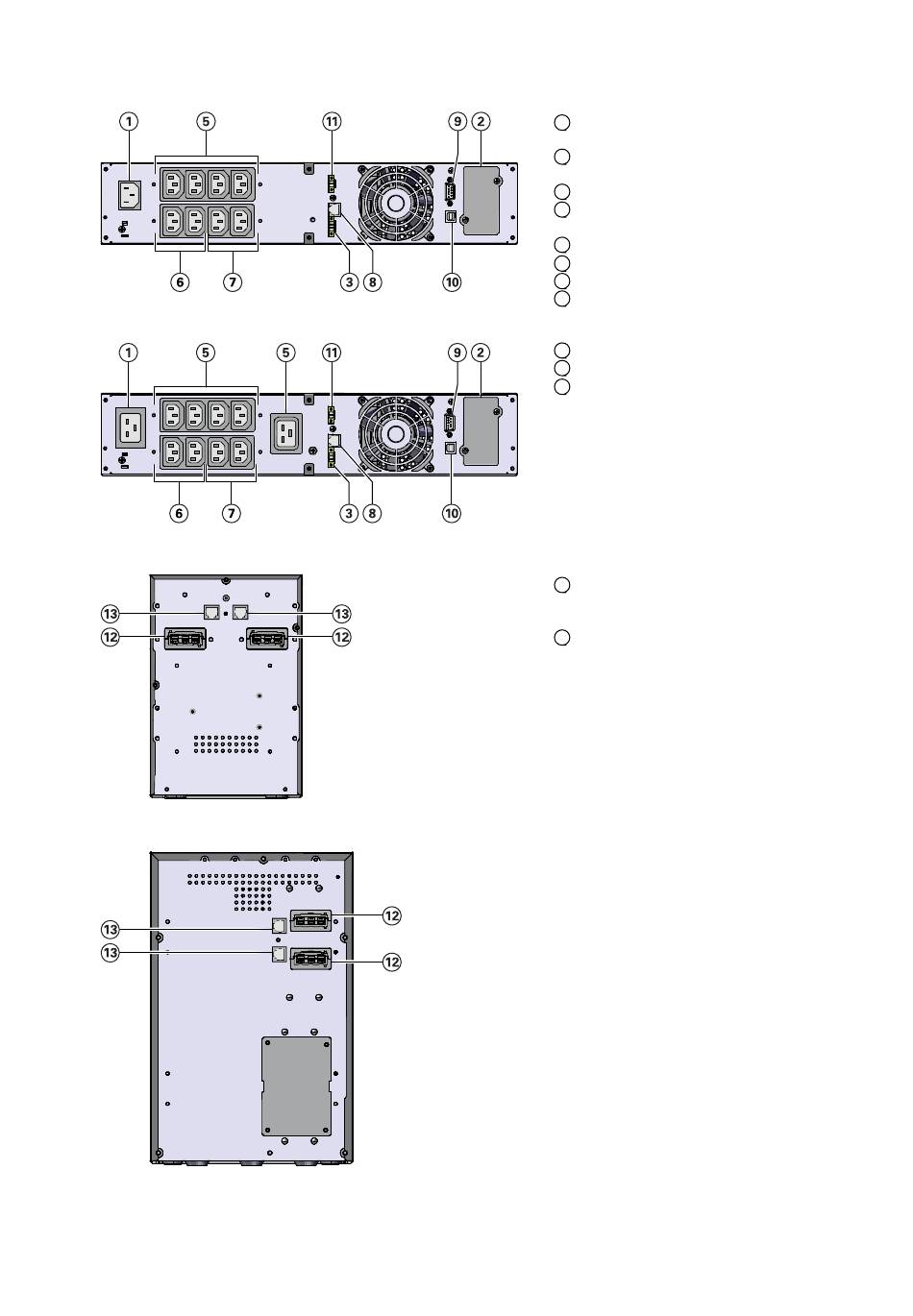

2. Présentation
9SX2000IR
9SX3000IR
9SXEBM36T - 9SXEBM48T
9SXEBM96T
Page 12
Entrée pour le raccordement au réseau
1
électrique d'alimentation
Emplacement
pour
2
communication optionnelle
Contact de sortie (relais)
3
Connecteur pour Module de Batterie
4
Externe (EBM)
Prises primaires (équipement critique)
5
Groupe 1 : prises programmables
6
Groupe 2 : prises programmables
7
Connecteur
de
8
automatique d'un Module de Batterie
Externe (EBM)
Port de communication RS232
9
Port de communication USB
10
Connecteur d'arrêt à distance RPO
11
(Remote Power Off)
Connecteurs pour le raccordement des
12
modules batterie (vers l'ASI ou vers les
autres modules batterie)
Connecteurs
de
13
automatique des modules batterie
614-20306-00 - 9SX 0-6 KVA EMEA_FR
carte
de
reconnaissance
reconnaissance
