- Page 1 624 BLD...
- Page 2 8. ..CONFIGURATIONS MASTER-SLAVE .......................12 9. ..PROGRAMMATION DE 3 NIVEAU .........................13 9.1 Personnalisation de la logique de fonctionnement ................15 10. VALEURS DES PRE-SETTING ...........................15 11. REMARQUES ..............................16 12. CONNEXION DE L’INTERBLOCAGE ........................16 13.TABLEAUX DES LOGIQUES DE FONCTIONNEMENT ..................17 624 BLD 732535 - Rev.H...
- Page 3 « 16 ». 6) FAAC décline toute responsabilité qui dériverait de l'usage impropre ou 18) FAAC décline toute responsabilité quant à la sécurité et au bon différent de celui auquel l'automatisme est destiné.

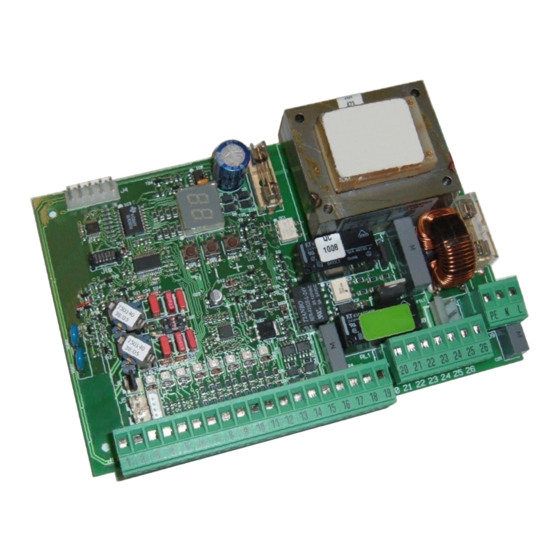

- Page 4 ARMOIRE ÉLECTRONIQUE 624 BLD AVERTISSEMENTS Attention: Avant tout type d’intervention sur l’armoire électronique (connexions, entretien), toujours couper le courant électrique. - Prévoir en amont de l’installation un disjoncteur magnétothermique différentiel au seuil d’intervention adéquat. - Connecter le câble de terre à la borne prévue sur le connecteur J9 de l’armoire (voir fig.2).
- Page 5 OUT 4 - Sortie 4 open-collector +24Vcc (borne 18): Il est possible de sélectionner la sortie dans une des fonctions décrites dans Programmation 2e Niveau (voir par. 5.2.). La valeur par défaut pour TOUS LES PRE-SETTING est COMUNICATION BUS. Charge maximum: 24 Vcc avec 100 mA. 624 BLD 732535 - Rev.H...
- Page 6 4.3.CONNEXION DES PHOTOCELLULES BUS Les photocellules à technologie BUS sont connectées à la centrale 624 BLD TOUTES EN PARALLÈLE d’après la Fig. 7 par l’intermédiaire d’une seule ligne d’alimentation/communication. Les photocellules BUS ne prévoient aucune polarité de connexion.
- Page 7 DE COURSE D’OUVERTURE ET FERMETURE (FIG. 2) • lorsqu’on relâche le bouton-poussoir, l’afficheur indique Connecteur à embrochage rapide pour la connexion des la valeur de la fonction modifiable au moyen des fins de course d’ouverture (J3) et fermeture (J5). touches + et -. 624 BLD 732535 - Rev.H...
- Page 8 Par défaut RÉSERVÉ FAAC opportunément sélectionnée. Par défaut FAAC CITY chargé FONCTION BOOST LOOP 1 Par défaut FAAC CITY K chargé Par défaut J275 chargé = Active = Exclue Par défaut J355 chargé...
- Page 9 FAAC qu’on peut rencontrer dans les tableaux de 1 La paire de photocellules GÉNÉRATEUR d’IMPULSION OPEN, si niveau à la colonne “Par défaut”. La 624 BLD est donc elle est engagée, commande une ouverture de l’application configurée pour actionner une barrière et en empêche la fermeture jusqu’à...
- Page 10 Permet de configurer de la polarité de sortie. chaque mouvement l’automatisme, indépendamment de la sortie utilisée. Si le test = polarité N.F. échoue, l’automatisme ne commence pas le = = polarité N.O. (pour BUS) mouvement. = Active = Exclue 624 BLD 732535 - Rev.H...
- Page 11 “Demande d’assistance“. ÉTALONNAGE PROGRAMMATION CYCLES EN CENTAINES DE Chaque fois qu’on met la carte 624 BLD sous tension l’afficheur MILLIERS: indique l’état de l’automatisme et le loop detector intégré Permet de sélectionner un compte à rebours des effectue un auto-étalonnage des boucles connectées.
- Page 12 être réglée sur deux niveaux à l’aide des DIP- SWITCHES DS1 (voir fig.1). Avant la mise en fonction définitive de l’armoire électronique 624 BLD, contrôler l’état d’activation des LEDs présentes sur DIP 1 ON = Fréquence loop 1 BASSE cette dernière.
- Page 13 On entend par armoire SLAVE, la carte électronique pilotée par l’armoire MASTER par l’intermédiaire des entrées d’impulsion tandis que les entrées de sécurité sont court-circuitées. PROGRAMMATION 1 NIVEAU LO = C PROGRAMMATION 3 NIVEAU 03 = Y PROGRAMMATION 1 NIVEAU LO = CU 1 OFF 2 OFF Fig. 17 624 BLD 732535 - Rev.H...
- Page 14 , l’unité attend la fin du cycle d’ouverture avant d’exécuter la commande de fermeture fournie par LOOP 2. = désactive = active En activant cette fonction, les commandes de LOOP1 sont prioritaires sur les commandes de LOOP2. = désactive 624 BLD 732535 - Rev.H...
- Page 15 Sélectionner cette fonction sur avec les bornes actif CONTRÔLE ALIMENTATION ELECTROVANNE BORNES (bornes 22-23): FAAC CITY K - J355: sortie électrovanne normalement hors tension – sous tension durant = pour FAAC CITY K /J355 la descente. = pour FAAC CITY FAAC CITY - J275 standard - J200: sortie électrovanne normalement sous tension –...
- Page 16 GESTION ÉLECTROVANNES BORNES: = pour J275 / J355/J200 Fonction à sélectionner sur pour J275 /J355/J200 = FAAC CITY / FAAC CITY K Fonction à sélectionner sur pour FAAC CITY / FAAC CITY K. LOGIQUE DE FONCTIONNEMENT ENTRÉE URGENCE: = active Lorsqu’on active cette fonction, l’entrée d’urgence commande une fermeture qui est...
- Page 17 Pour les barrières en ligne, activer OUT1 INTERBLOCAGE sur le paramètre 18 (voir PROG. 2e NIVEAU) sur les deux cartes et les connecter d’après la fig. 18 4. 0 4 . 0 4 .0 Fig. 18 624 BLD 732535 - Rev.H...
- Page 18 BLOQUÉ ferme ferme (fermeture ouvre (fermeture (ouverture et inhibée) inhibée) fermeture inhibées) Entre parenthèses, les effets sur les autres entrées à impulsion active 624 BLD 732535 - Rev.H...
- Page 19 BLOQUÉ ouvre ferme (fermeture ouvre (fermeture (ouverture et inhibée) inhibée) fermeture inhibées) Entre parenthèses, les effets sur les autres entrées à impulsion active 624 BLD 732535 - Rev.H...
- Page 20 BLOQUÉ ouvre ferme (fermeture (ouverture et (fermeture (fermeture inhibée) fermeture inhibées) inhibée) inhibée) Entre parenthèses, les effets sur les autres entrées à impulsion active 624 BLD 732535 - Rev.H...
- Page 21 POLAND Saint Priest, Lyon - France FAAC POLSKA SP.ZO.O tel. +33 4 72218700 Warszawa - Poland www.faac.fr tel. +48 22 8141422 FAAC FRANCE - AGENCE PARIS www.faac.pl Massy, Paris - France RUSSIA tel. +33 1 69191620 FAAC RUSSIA LLC www.faac.fr...
