Manuel d'assemblage

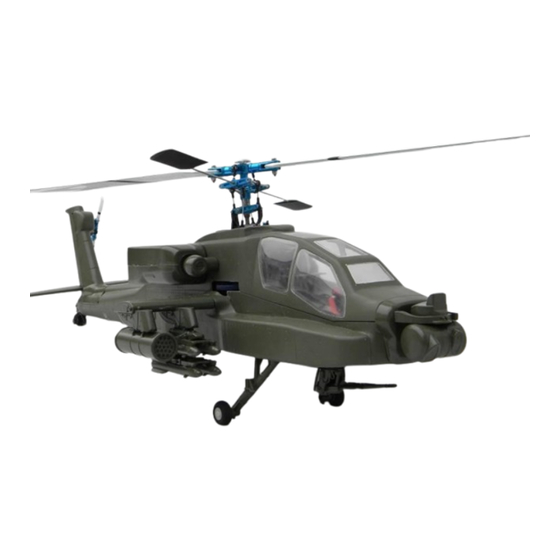

AH-64 APACHE classe 450
Cher client,
Merci d'avoir choisi un fuselage/accessoire HELI - SCALE.
Toute l'équipe vous souhaite une bonne construction et de bons vols.
HELI –
SCALE
www.heli-scale.fr
Publicité
Manuels Connexes pour Heli-scale AH-64 APACHE classe 450
Sommaire des Matières pour Heli-scale AH-64 APACHE classe 450
- Page 1 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Manuel d’assemblage AH-64 APACHE classe 450 Cher client, Merci d’avoir choisi un fuselage/accessoire HELI - SCALE. Toute l’équipe vous souhaite une bonne construction et de bons vols. HELI – SCALE...
- Page 2 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr IMPORTANT Merci de bien vouloir lire et respecter cette notice de montage étape par étape. - Avant le collage de certaines pièces, celles-ci doivent être totalement sèche. - Les Hélicoptères modèles réduits ne sont pas des jouets : un mauvais usage de ce produit peut causer des dommages matériels et corporels très important dont la mort...
- Page 3 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Spécification Composition du kit...
- Page 4 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr + Renvoi d’anti-couple + Kit de conversion transmission rigide vers courroie pour T-rex 450...
- Page 5 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr ASSEMBLAGE KIT DE CONVERTION ET RENVOI D’ANTI COUPLE Kit de conversion à courroie pour T-rex 450 Schéma de montage...
- Page 6 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Montage du kit de conversion La plupart des mécaniques T-rex 450 sont maintenant livrés en Torque tube (transmission rigide). Afin de monter un fuselage avec un renvoi d’anti couple, il vous faut convertir votre mécanique en transmission a courroie.
- Page 7 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Insérez ensuite le tout dans le châssis de votre mécanique Assemblage du renvoi d’anti couple :...
- Page 8 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Insérez la courroie comme indiqué sur les photos ci dessous Remonter votre carter d’anti couple au bout du renvoi. Assurez-vous de la bonne tension de la courroie en reculant le carter d’anti-couple avant de le sécuriser.
- Page 9 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Remontez ensuite la tringlerie fournie : le résultat doit être comme sur la photo ci-dessous. Nous vous suggérons de fiabiliser votre mécanique avant d’effectuer l’intégration dans le fuselage : 10 vols test en mode training minimum.
- Page 10 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Supports pour les missiles « Hanger » à monter, à ajuster et à coller...
- Page 11 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Installez et collez le support de missile et le support pour le train d’atterrissage seulement sur un seul coté comme indiqué sur les photos ci-dessous : Collage du couple principale dans le fuselage à l’époxy lente Insérez et collez le couple principale en biais dans le fuselage, puis collez l’autre coté...
- Page 12 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Vissez les supports de missile “Hanger” Effectuez un montage à blanc en premier avant de coller le couple principale dans le fuselage, mécanique montée ! Vissez la dérive de profondeur ainsi que la roulette de queue...
- Page 13 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Assemblez les supports avant des trains d’atterrissage. Installation de la mécanique : Démontez les supports de bulle (canopy) de votre trainer et remplacez les par les pièces fournies dans le kit comme indiqué sur les photos ci-dessous :...
- Page 14 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Démontez ensuite le renvoi d’anti couple ; Insérez la mécanique dans le fuselage Utilisez un crochet pour passer la courroie dans le tube de queue.
- Page 15 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Fixez la gaine de la tringlerie de l’anti couple au tube queue du renvoi d’anti couple avec un collier « riselan ».
- Page 16 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Montez ensuite la courroie sur la poulie avant au niveau du support de tube de queue de votre mécanique. Vissez ensuite la mécanique sur le couple principale par le dessous du fuselage.
- Page 17 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Assemblez les accessoires comme indiqué sur les phots ci-dessous : Assemblage des moteurs :...
- Page 18 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Assemblage de l’armement :...
- Page 19 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr...
- Page 20 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Vues d’ensemble de l’assemblage complet Bon vol, L’équipe d’HELI-SCALE HELI-SCALE Propose toute une gamme d’accessoire pour votre modèle :...
- Page 21 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Tête quadri pales Pales souples Feux de position www.heli-scale.fr...
