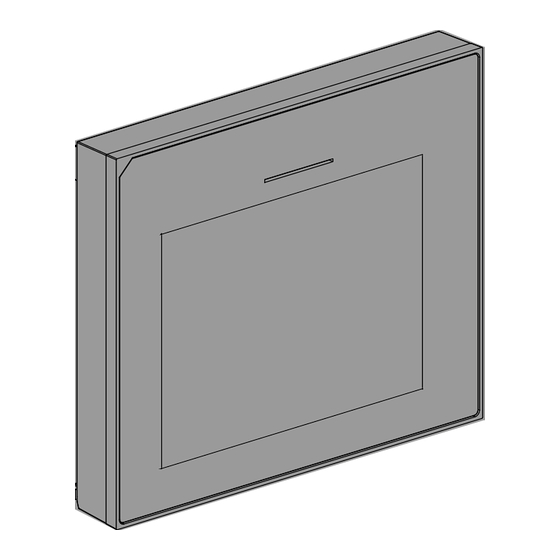

- Page 1 Notice d’installation Tableau de commande Logamatic BC400-HP Pompe à chaleur air/eau Lire attentivement avant l’installation et la maintenance. 0010035998.001...
- Page 2 Elimination des défauts....... 20 Aperçu du Maintenance ......22 Logamatic BC400-HP – 6721850792 (2023/09)
- Page 3 6. Procéder aux autres étapes de la mise en service comme décrit dans le chapitre « Effectuer des réglages supplémentaires pour la mise en service ». 7. Vérifier les réglages dans le niveau service et les effectuer si néces- saire ( Chapitre « Niveau service »). Logamatic BC400-HP – 6721850792 (2023/09)
- Page 4 Système chauf- Sélectionner le type de distribution de la chaleur fage CC1 dans le circuit de chauffage 1[Radiateur] | [Convecteurs] | [Chauffage par le sol]. Sélectionner [Suivant] pour poursuivre la configuration [Retour] pour revenir en arrière. Logamatic BC400-HP – 6721850792 (2023/09)
- Page 5 3) Le réglage de la température maximale dépend de la variante de l’unité intérieure. Tab. 1 Assistant de configuration Après une panne de courant ou un arrêt prolongé de plusieurs heures, la date et l’heure doivent être à nouveau réglées. Tous les autres réglages sont conservés. Logamatic BC400-HP – 6721850792 (2023/09)
- Page 6 ▶ Ouvrir le menu Réglages de l'installation > Mise en service. ▶ Il n’est pas nécessaire de confirmer les réglages. Une fois que tous les réglages du menu sélectionné sont effectués, appuyer sur d pour revenir en arrière. Logamatic BC400-HP – 6721850792 (2023/09)
- Page 7 Entrée externe 3 Protec. ctr surchauffe CC1 : un signal actif sur l’entrée externe bloque le mode chauffage et entraîne un message de défaut. Logamatic BC400-HP – 6721850792 (2023/09)
- Page 8 QR code avec l’application de service température maximale de départ de la pompe à cha- pour configurer les différentes pièces / diffé- leur afin d’éviter son arrêt lors d’un fonctionnement rents thermostats. simultané. Logamatic BC400-HP – 6721850792 (2023/09)
- Page 9 Définir la température à laquelle la protection antigel doit être activée. – Chauffage continu sous. Sélectionner Oui pour activer. -ou- Sélectionner Non pour désactiver. Définir la température extérieure à partir de laquelle le programme horaire doit être annulé. Logamatic BC400-HP – 6721850792 (2023/09)
- Page 10 1) Uniquement disponible pour l’Allemagne et les pays nordiques. Tab. 7 Menu pour le réglage de la courbe de chauffage Si une température de départ constante supérieure à 45 °C est sélec- tionnée, la durée de vie de l’appareil peut être affectée. Logamatic BC400-HP – 6721850792 (2023/09)
- Page 11 0010040444-001 0010040443-001 Fig. 2 Régler le point d’arrêt Fig. 5 Régler le point d’arrêt 0010040446-001 0010040445-001 Fig. 3 Régler le point de départ Fig. 6 Régler la température de départ maximale Logamatic BC400-HP – 6721850792 (2023/09)
- Page 12 0 010 008 067-001 Fig. 7 Exemple de température extérieure adaptée : Température extérieure actuelle 0010021149-001 Température extérieure atténuée Fig. 9 Déroulement du séchage de dalle avec les réglages de base en phase de refroidissement Logamatic BC400-HP – 6721850792 (2023/09)
- Page 13 TW2 se trouve en dessous d’une valeur supérieure à la tempé- rature de départ sélectionnée. Lors de la mise en service, différentes options peuvent être sélection- nées pour le chauffage de l’eau chaude, Non installé | Pompe à chaleur | Eau potable Logamatic BC400-HP – 6721850792 (2023/09)
- Page 14 ▶ Durée maximum. Sélectionner la durée maxi- Automatique male de la désinfection thermique en heures. ▶ Fréq. d’enclenchement. Sélectionner le mode continu -ou- Sélectionner le nombre d’intervalles requis par heure [1...4...6]. Un intervalle dure 3 minutes. Logamatic BC400-HP – 6721850792 (2023/09)
- Page 15 3) Si le message de défaut est actif, seule une vanne 3 voies avec ressort de rappel ou une vanne 3 voies avec servomoteur (avec commande à 2 points) peut être montée au raccordement VS1. Tab. 11 Réglages pour le chauffage de l’eau chaude avec la station d’eau fraîche ECS Logamatic BC400-HP – 6721850792 (2023/09)
- Page 16 à la température maximale de la pompe à Tab. 15 Aperçu des réglages Gestionnaire d’énergie chaleur. Logamatic BC400-HP – 6721850792 (2023/09)
- Page 17 Les autres systèmes et options suivants sont possibles : ▶ Chauff. aux. niv. 3. Sélectionner Marche pour • Régulation de pièce individuelle : régulateur ambiant individuel. activer le troisième niveau de l’élément chauffant • CR11 : module d’extension Buderus. électrique. 4.1.16 Rétablir régl. install. Circuit de chauf- ▶...
- Page 18 Pour accéder au menu, accéder à Maintenance > Diagnostic > Test ▶ Expliquer au client le fonctionnement et l’utilisation du module de contacteur hte press. commande et des accessoires. ▶ Informer les clients des réglages choisis. Logamatic BC400-HP – 6721850792 (2023/09)
- Page 19 • Solaire affiche les numéros de version du module et du logiciel installés dans le système de module • Ventilation • Module Internet affiche les numéros de version de la passerelle et du logiciel. Tab. 22 Menu Information Logamatic BC400-HP – 6721850792 (2023/09)
- Page 20 Débit du circuit primaire trop Inspecter et nettoyer le filtre à par- du module est la cause du défaut. faible. ticules. Tab. 25 Vérifier et purger la pompe de cir- culation primaire PC0. Tab. 31 Logamatic BC400-HP – 6721850792 (2023/09)
- Page 21 Tab. 35 1017 - [Pression d’eau trop faible] Procédure de contrôle/Cause Action Vérifier la pression du système sur Remplir le système à une pression le manomètre. correcte, conformément à la notice d’installation de l’appareil. Tab. 36 Logamatic BC400-HP – 6721850792 (2023/09)
- Page 22 – Entrée inversée – Temp. max. CC1 – Protec. ctr surchauffe CC1 – Temp. max. CC1 – Entrée externe 4 – Débit min. – Installation photovolt. – Courbe de chauffage CC1 – Diff. T TC3-TC0 Chauf. Logamatic BC400-HP – 6721850792 (2023/09)
- Page 23 – PS1 Dém. ppe tubes ss vide – Jamais – PS4 Dém. ppe tubes ss vide 2 – Mode de service – Fonction Europe du Sud – Arrêt – Extér. – Marche – Fonction refroid. capteur Logamatic BC400-HP – 6721850792 (2023/09)
- Page 24 – Chauff. aux. niv. 3 – Mode fonct. chauff. aux. – Circuit de chauffage 1 – Temp. cons. (chauff.aux.) – PC1 pompe circ. cha. CC1 – Chauffage / refroid. aux. hydr. – PC1 vitesse de rotation Logamatic BC400-HP – 6721850792 (2023/09)
- Page 25 – Etat du compresseur – Vit. rota. réelle compr. – Etat chauffage auxiliaire – Vit. rotation max. compresseur – Etat chauff. aux. (v. mél.) – Vit. rota. cons. compr. – Phase mise en température compr. Logamatic BC400-HP – 6721850792 (2023/09)
