3.2 - Contrôles avant première mise
en marche
• Vérifications électriques
Débranchez les trois phases au niveau des
bornes du générateur.
ATTENTION
Tous les accessoires doivent être
déconnectés (régulateur, filtre CEM,
etc.). Pour identifier les accessoires à
débrancher, reportez-vous aux schémas
électriques.
La mesure doit être prise entre une phase et
la terre. Le relevé est réalisé après 1 minute
de test.
Stator : U ≤ 1 kV
Rotor
Excitatrice (stator et rotor)
Bobinages auxiliaires
d'excitation (AREP)
PMG (stator)
Élément de réchauffage
Sondes de température
Recommandations IEEE 43

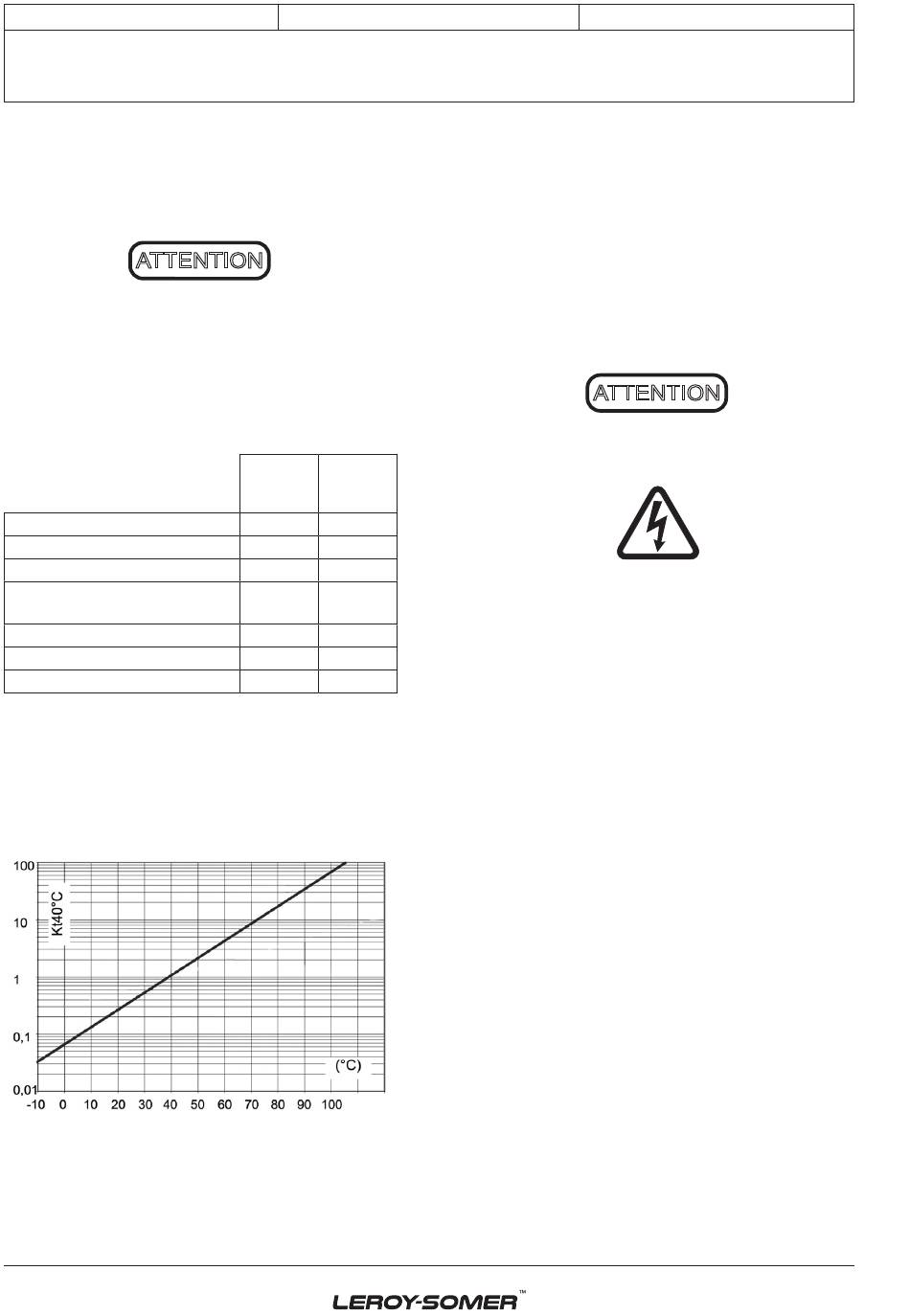

Si la résistance d'isolation n'est pas
mesurée à l'aide d'un élément testé à 40°C,
un facteur de correction doit être utilisé.
R
= R
x K
m 40°C
t
t40
R
Résistance d'isolation mesurée
t
K
Facteur de correction
t40
Pour retrouver les valeurs minimales ci-
dessus, plusieurs méthodes sont possibles.
a) Déshydrater la machine pendant 24
heures dans une étuve à une température
de 110 °C (sans le régulateur).
8
Installation et maintenance
TAL 042
Alternateur Basse Tension - 4 pôles
Tension
Critère
de test
(MΩ ;
(VCC)
40°C)
500
5
500
5
500
5
250
5
100
5
500
5
500
5
b) Insuffler de l'air chaud dans l'entrée d'air
en assurant la rotation de la machine
inducteur déconnecté.
Nota : Arrêt prolongé
Afin d'éviter ces problèmes, l'utilisation de
résistances de réchauffage ainsi qu'une
rotation
d'entretien
recommandées.
réchauffage ne sont réellement efficaces
que si elles sont en fonctionnement
permanent pendant l'arrêt de la machine.
ATTENTION
S'assurer que l'alternateur possède le
niveau de protection correspondant aux
conditions d'environnement définies.
Dans le cas où la sortie de puissance de
l'alternateur se fait directement par
câbles, il est impératif de les raccorder
avant toute mise en route.
• Vérifications mécaniques
Avant le premier démarrage, vérifier que :
- le serrage de toutes les vis démontées est
correct,
- la longueur et le couple de serrage des vis
ajoutées sont corrects,
- l'air de refroidissement est aspiré librement,
- les grilles et carter de protection sont bien
en place,
- le sens de rotation standard est le sens
horaire vu coté bout d'arbre (rotation des
phases 1 - 2 - 3).
Pour un sens de rotation anti-horaire,
permuter 2 et 3.
- le couplage correspond bien à la tension
d'exploitation du site (voir cf § 3.3).
5223 fr -
2024.09 / w
périodique
Les
résistances
sont
de
