Sommaire des Matières pour thomann the box MA5
- Page 1 Enceinte active...
- Page 2 Thomann GmbH Rue Hans-Thomann 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Internet : www.thomann.de 30.07.2024, ID : 415393 (V3)
- Page 3 Table des matières Table des matières Remarques générales..........................5 1.1 Symboles et mots-indicateurs....................... 5 Consignes de sécurité..........................7 Performances............................10 Installation..............................11 4.1 Conseils pour utiliser les haut-parleurs..................12 Connexions et éléments de commande..................14 Données techniques..........................19 Câbles et connecteurs........................... 23 Protection de l'environnement......................
- Page 4 Enceinte active...
- Page 5 Nos produits et nos documents sont soumis à un processus d’amélioration continu. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de ce document, disponible sur www.thomann.de. 1.1 Symboles et mots-indicateurs Cette section donne la signification des symboles et mots-indicateurs utilisés dans ce docu‐...
- Page 6 Remarques générales Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. AVERTISSEMENT ! Cette association du symbole et du terme générique renvoie à...
- Page 7 Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil est conçu pour la sonorisation. Cet appareil a été conçu pour un usage profes‐ sionnel et ne convient pas à une utilisation domestique. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels.
- Page 8 Consignes de sécurité DANGER ! Danger de mort par courant électrique ! Des pièces sous haute tension sont installées à l’intérieur de l’appareil. Ne démontez jamais les caches de protection. Les pièces à l’intérieur de l’appareil ne nécessitent aucun entretien de la part de l’utilisateur. N’utilisez pas l’appareil si les couvercles, dispositifs de protection ou composants optiques sont manquants ou endommagés.
- Page 9 Consignes de sécurité REMARQUE ! Endommagement de l’appareil en cas de fonctionnement dans des conditions d’environnement inappropriées ! L’utilisation de l’appareil dans des conditions d’environnement inadaptées peut causer des dommages. Utilisez l’appareil unique‐ ment en intérieur et dans les conditions d’environnement indiquées dans le chapitre « Caractéristiques techniques » de la notice d’utilisation.

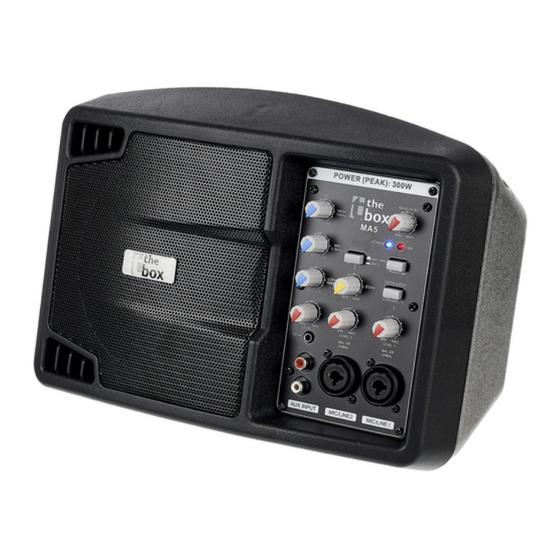

- Page 10 Performances Performances Caractéristiques particulières de l’appareil : Haut-parleur néodyme pleine bande 5 pouces Amplificateur 150 W de classe D intégré Mixeur 3 canaux avec égaliseur tribande Raccords pour line, instrument, microphone et appareils de lecture externes Support de trépied microphone 3/8 pouces Mode veille activable manuellement Enceinte active...
- Page 11 Installation Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. Établissez toutes les connexions tant que l’appareil n’est pas branché.
- Page 12 Installation REMARQUE ! Risque de dommages matériels dus à des pieds inadaptés ! Si l’appareil est monté sur un pied inadapté, il y a un risque que le pied bascule et provoque des dommages. Utilisez uniquement des pieds dont la capacité de charge maximale correspon‐ dant au minimum au poids de l’appareil.
- Page 13 Installation Les meilleurs résultats s'obtiennent lorsque la puissance en watts et l'impédance des haut-par‐ leurs correspondent aux exigences de l'amplificateur. Tenez toujours compte des données techniques des haut-parleurs raccordés ! La limite inférieure de l'impédance minimale de sortie de l'amplificateur ne doit pas être dépassée par la charge totale des haut-parleurs raccordés. La puissance de sortie RMS max.
- Page 14 Connexions et éléments de commande Connexions et éléments de commande Face avant POWER (PEAK): 300W ö MAIN LEVEL HIGH 12kHz POWER & 2.5kHz MIC1/MIC2 MIC2 PHANTOM INSTRUMENT ECHO 100Hz (CHANNEL 1) LEVEL 3 LEVEL 2 LEVEL 1 BAL OR BAL OR CD IN UNBAL UNBAL...
- Page 15 Connexions et éléments de commande 1 [MAIN LEVEL] | Bouton de réglage du volume total 2 LED [+48V] | LED de contrôle pour l’alimentation fantôme. La LED est allumée lorsque l’alimentation fantôme est allumée. 3 LED [POWER] | LED de contrôle pour l'alimentation en tension. La LED s’allume quand l’appareil est en marche. 4 [PHANTOM] | Active l'alimentation fantôme pour les entrées microphone.
- Page 16 Connexions et éléments de commande 11 [LEVEL 3], LEVEL 2 | Bouton de réglage du niveau du canal 1 ou du canal 3. Tournez le bouton dans le sens anti-horaire d’une montre, ou inversement pour augmenter ou diminuer le volume. Dans sa position zéro, le signal est complètement effacé, dans la position maximale, le signal est traité...
- Page 17 Connexions et éléments de commande Arrière ö & Enceinte active...
- Page 18 Connexions et éléments de commande 1 [STANDBY SW ON] | Activez le stand-by. [STANDBY SW OFF] | Désactivez le stand-by. Sans signal d’entrée, l’appareil passe automatiquement en mode veille au bout de 30 minutes. 2 [STANDBY LED] | Voyant indicateur du mode de veille. La LED s’allume en vert : Appareil actif. La LED s’allume en rouge : Appareil en mode veille.
- Page 19 Données techniques Données techniques Équipement 1 × enceinte néodyme pleine bande 5 pouces Raccords d’entrée MIC/LINE IN 2 × prise jack combinée XLR/6,35 mm AUX IN 1 × paire de prises cinch (L/R) 1 × prise jack 3,5 mm MAIN IN 1×...
- Page 20 Données techniques Niveau max. de pression 114 dB sonore (SPL) Puissance consommée 180 W Tension d’alimentation 100-240 V 50/60 Hz Fusible 5 mm × 20 mm, 3,15 A, 250 V, à action retardée Dimensions (L × H × P) 290 mm × 210 mm × 175 mm Poids 2,8 kg Conditions d’environnement...
- Page 21 Données techniques Informations complémentaires Couleur Noir Trolley Low Cut Matériau du boîtier plastique Fixation en suspension Line Out Télécommande Voies 1 voies Correcteur de tonalité pour le signal master Batterie Bride de pied 3/8 pouces Lecteur multimédia Sacoche En option (nº d’art. 484111) Enceinte active...
- Page 22 Données techniques Réponse en fréquence Enceinte active...
- Page 23 Câbles et connecteurs Câbles et connecteurs Préambule Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières.
- Page 24 Câbles et connecteurs Fiche jack bipolaire en 6,35 mm (mono, asymétrique) Signal Terre Fiche jack bipolaire en 6,35 mm (mono, symétrique) Signal (en phase, +) Signal (en opposition de phase, –) Terre Fiche jack tripolaire en 3,5 mm (stéréo, asymétrique) Signal (à...
- Page 25 Câbles et connecteurs Fiche XLR (symétrique) Masse, blindage Signal (en phase, +) Signal (en opposition de phase, –) Blindage au boîtier de la fiche (option) Connexions Cinch Le dessin et le tableau montrent le brochage d'un connecteur Cinch. Signal Terre Enceinte active...
- Page 26 Protection de l'environnement Protection de l'environnement Mise au rebut des matériaux d'emballage Les matériaux sélectionnés pour fabriquer les emballages sont écologiques et peuvent être recyclés dans des conditions normales. Assurez-vous que les enveloppes en plastique, les emballages, etc. sont éliminés correctement. Ne jetez pas ces matériaux à...
- Page 27 Respectez la réglementation en vigueur dans votre pays. Profitez également de la possibilité d'une reprise gratuite de votre ancien appareil par Thomann GmbH. Informez-vous sur les conditions actuelles à l'adresse www.thomann.de.
- Page 28 Remarques Enceinte active...
- Page 29 Remarques Enceinte active...
- Page 30 Remarques Enceinte active...
- Page 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
