Sommaire des Matières pour thomann the box MA5

  • Page 1 retour actif notice d'utilisation...
  • Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 17.09.2018, ID : 415393 (V2)
  • Page 3: Table Des Matières

    Table des matières Table des matières Remarques générales..........................4 1.1 Informations complémentaires..................... 5 1.2 Conventions typographiques......................6 1.3 Symboles et mots-indicateurs....................... 6 Consignes de sécurité..........................9 Performances............................14 Installation..............................15 4.1 Conseils pour utiliser les haut-parleurs..................16 Connexions et éléments de commande..................17 Données techniques..........................
  • Page 4: Remarques Générales

    Remarques générales Remarques générales La présente notice d’utilisation contient des remarques importantes à propos de l’utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d’une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l’appareil puissent la consulter.
  • Page 5: Informations Complémentaires

    Remarques générales 1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. Recherche par mot- Utilisez dans la version électronique la fonction de recherche pour clé...
  • Page 6: Conventions Typographiques

    Remarques générales 1.2 Conventions typographiques Cette notice d'utilisation utilise les conventions typographiques suivantes : Inscriptions Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique. Exemples : bouton [VOLUME], touche [Mono]. 1.3 Symboles et mots-indicateurs Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.
  • Page 7 Remarques générales Terme générique Signification DANGER Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. ATTENTION ! Cette association du symbole et du terme générique renvoie à...
  • Page 8 Remarques générales Symbole d'avertissement Type de danger Avertissement : emplacement dangereux. retour actif...
  • Page 9: Consignes De Sécurité

    Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil est conçu pour la sonorisation. Cet appareil a été conçu pour un usage profes‐ sionnel et ne convient pas à une utilisation domestique. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels.
  • Page 10 Consignes de sécurité DANGER Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires).
  • Page 11 Consignes de sécurité DANGER Décharge électrique due aux tensions élevées circulant à l’intérieur de l’ap‐ pareil Des pièces sous haute tension sont installées à l’intérieur de l’appareil. Ne démontez jamais les caches de protection. Les pièces à l’intérieur de l’appareil ne nécessitent aucun entretien de la part de l’utilisateur.
  • Page 12 Consignes de sécurité ATTENTION ! Risque de traumatismes auditifs L’appareil peut produire un volume sonore susceptible de provoquer des trou‐ bles auditifs temporaires ou permanents. En cas d’exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs. Diminuez le volume dès que vous percevez l’apparition d’acouphènes ou de perte auditive.
  • Page 13 Consignes de sécurité REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. REMARQUE ! Alimentation électrique Avant de raccorder l’appareil, contrôlez si la tension indiquée sur l’appareil corres‐...
  • Page 14: Performances

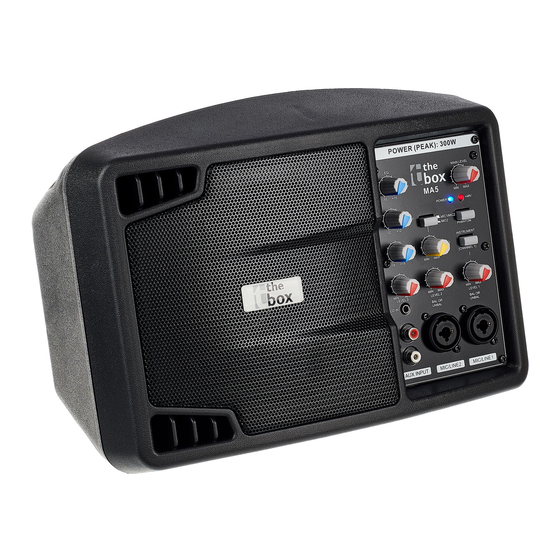

    Performances Performances Caractéristiques particulières de l’appareil : Haut-parleur néodyme pleine bande 5 pouces Amplificateur 150 W de classe D intégré Mixeur 3 canaux avec égaliseur tribande Raccords pour line, instrument, microphone et appareils de lecture externes Support de trépied microphone 3/8 pouces Mode veille activable manuellement retour actif...
  • Page 15: Installation

    Installation Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. Établissez toutes les connexions tant que l’appareil n’est pas branché.
  • Page 16: Conseils Pour Utiliser Les Haut-Parleurs

    Installation 4.1 Conseils pour utiliser les haut-parleurs Les haut-parleurs doivent être positionnés de manière à ce que leurs signaux sons puissent atteindre le public sans entrave. Il est souvent utile de placer les haut-parleurs sur des statifs pour obtenir une reproduction sonore plus régulière sur l'ensemble de l'auditoire à portée maximale.
  • Page 17: Connexions Et Éléments De Commande

    Connexions et éléments de commande Connexions et éléments de commande Face avant...
  • Page 18 Connexions et éléments de commande 1 [MAIN LEVEL] Bouton de réglage du volume total 2 LED [+48V] LED de contrôle pour l'alimentation fantôme. La LED est allumée lorsque l’alimentation fantôme est allumée. 3 LED [POWER] LED de contrôle pour l'alimentation en tension. La LED est allumée lorsque l’appareil est allumé. 4 [PHANTOM] Active l'alimentation fantôme pour les entrées microphone.
  • Page 19 Connexions et éléments de commande 7 [ECHO] Bouton pour régler le retard de l’effet Delay. 8 [LEVEL 1], [LEVEL 2] Bouton de réglage du niveau du canal 1 ou 2. Tournez le bouton dans le sens des aiguilles d’une montre, ou inverse‐ ment pour augmenter ou diminuer le volume.
  • Page 20 Connexions et éléments de commande 11 [LEVEL 3] Bouton de réglage du niveau du canal 3. Tournez le bouton dans le sens des aiguilles d’une montre, ou inversement pour augmenter ou diminuer le volume. Dans sa position zéro, le signal est complètement effacé, dans la position maximale, le signal est traité sans atténua‐ tion.
  • Page 21 Connexions et éléments de commande Arrière...
  • Page 22 Connexions et éléments de commande 13 [STANDBY LED] Voyant indicateur pour le mode standby. La LED s’allume en vert : Appareil actif. La LED s’allume en rouge : Appareil en mode veille. 14 [POWER] Interrupteur principal. Il met l’appareil sous et hors tension. 15 [STANDBY SW] [ON] active le mode veille.
  • Page 23 Connexions et éléments de commande 18 [LEVEL] Commutateur pour le niveau de signal à la sortie [THRU]. Interrupteur relâché : Niveau de ligne, interrupteur appuyé : Niveau de microphone. 19 [MAIN IN] Entrée de signal pour le canal principal, prise combinée XLR/jack 6,35 mm.
  • Page 24: Données Techniques

    Données techniques Données techniques Système Moniteur actif Équipement 1 × haut-parleur néodyme pleine bande 5 pouces Entrées Prises jack combinées XLR en 6,35 mm, prise Sortie Connecteur du type XLR Réponse en fréquence 20 Hz… 20 kHz Puissance de sortie RMS : 125 W Peak : 150 W Sensibilité...
  • Page 25 Données techniques Alimentation 100 – 240 V 50/60 Hz Fusible 5 mm × 20 mm, 3,15 A, 250 V, à action retardée Puissance consommée 180 W Dimensions (l × H × P) 290 mm × 210 mm × 175 mm Poids 2,8 kg...
  • Page 26 Données techniques Réponse en fréquence retour actif...
  • Page 27: Câbles Et Connecteurs

    Câbles et connecteurs Câbles et connecteurs Préambule Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières.
  • Page 28 Câbles et connecteurs C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile.
  • Page 29 Câbles et connecteurs Fiche jack bipolaire en 6,35 mm (mono, symétrique) Signal (en phase, +) Signal (en opposition de phase, –) Terre Fiche XLR (symétrique) Masse, blindage Signal (en phase, +) Signal (en opposition de phase, –) Blindage au boîtier de la fiche (option)
  • Page 30 Câbles et connecteurs Connexions Cinch Le dessin et le tableau montrent le brochage d'un connecteur Cinch. Signal Terre retour actif...
  • Page 31: Protection De L'environnement

    Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plas‐ tique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage.
  • Page 32 Remarques retour actif...
  • Page 33 Remarques...
  • Page 34 Remarques retour actif...
  • Page 36 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
