- Page 1 MANUEL D’UTILISATION FRANÇAIS Edison Star E6 Code commande : 30748 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Edison Star E6 Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description du système ..............................7 Partie avant ................................... 7 Partie arrière ................................... 8 Installation ................................... -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Showtec Edison Star E6 ● Câble d’alimentation professionnel (1,3 m) ●... -
Page 4: Important
Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. -
Page 5: Conditions D'utilisation
Edison Star E6 Conditions d’utilisation ● Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. ● La distance minimum entre l’éclairage et la surface illuminée doit être d’au moins 1 mètre. -
Page 6: Branchement À La Prise Secteur
Edison Star E6 L’Edison peut être placé sur n’importe quelle structure à l’aide des supports rapides et d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur. -
Page 7: Instructions De Renvoi
Edison Star E6 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 8: Description Du Système
Edison Star E6 Description du système Caractéristiques L’Edison Star E6 est un effet lumineux avec une grande puissance en sortie. ● Tension d’entrée : 230°V C.A., 50°Hz ● Consommation : 130 W ● Source lumineuse : 6 x ampoules LED (non incluse) ; N’utilisez que des ampoules LED à intensité... -

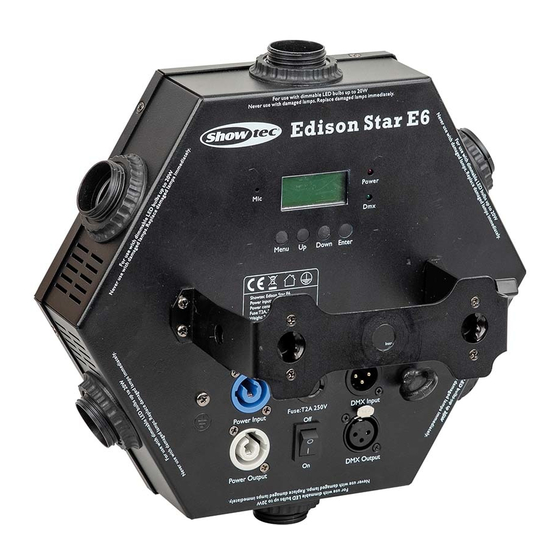

Page 9: Partie Arrière
15) Entrée du connecteur Pro Power 230 V (bleue) Installation Retirez tout le matériel d'emballage de l’Edison Star E6. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 10: Configuration Et Fonctionnement
N’essayez pas d’utiliser un produit fonctionnant en 120 V sur une alimentation de 230 V, ou inversement. Connectez l’appareil à la source d’alimentation. Installation de la lampe Le Showtec Edison Star E6 utilise les ampoules LED suivantes : 83260 – Ampoule à filament LED E27 (4 W) 83275 –... -
Page 11: Modes De Contrôle
Edison Star E6 Modes de contrôle 5 modes sont ● Automatique proposés : ● Manuel ● Contrôle sonore ● Maître / esclave. ● DMX-512 (1 canal, 6 canaux) Un Edison (auto et manuel) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air... -
Page 12: Plusieurs Edison (Contrôle Dmx)
Edison Star E6 Plusieurs Edison (contrôle maître / esclave) Schéma 4 Plusieurs Edison (contrôle DMX) 01) Fixez l’effet lumineux à une structure solide ou posez-le sur le sol. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air 02) Utilisez toujours un câble de sécurité... - Page 13 Edison Star E6 Schéma 5 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Code commande : 30748...
-
Page 14: Connexion De L'appareil
Edison Star E6 Connexion de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console de contrôle DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. -
Page 15: Panneau De Commande
Edison Star E6 L’Edison Star E6 peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de commande A) Écran LCD B) Bouton MENU C) Bouton UP (défilement vers le haut) D) Bouton DOWN (défilement vers le bas) E) Bouton ENTER Schéma 6... -
Page 16: Vue D'ensemble
Edison Star E6 Une fois que vous avez appuyé sur ce bouton, l’écran s’allume. Vue d’ensemble Options du menu principal Au démarrage, l’appareil affiche la version actuelle du logiciel Après 10 secondes, l’écran affiche le menu principal. Mode de fonctionnement... -
Page 17: Mode Dmx
Edison Star E6 1.1. Mode DMX Ce menu permet de sélectionner le mode du canal souhaité et de contrôler l’appareil avec une console de contrôle DMX. 01) Appuyez sur les boutons UP / DOWN pour choisir l’un des 2 modes de canal disponibles :... -
Page 18: Dysfonctionnement Du Mode Dmx
Edison Star E6 3. Dysfonctionnement du mode DMX Ce menu vous permet de régler le comportement de l’appareil en cas d’erreur du signal DMX. 01) Une fois dans le menu principal, appuyez sur le bouton MENU jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 19: Maintenance
04) Les fils d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. L’Edison Star E6 ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. -
Page 20: Résolution Des Problèmes
04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil. 05) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas l’Edison Star E6, cela pourrait abîmer l’unité et annuler la garantie. - Page 21 Edison Star E6 Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. ● Vérifiez que l’appareil est allumé et appareils ne que les câbles sont correctement fonctionnent pas du branchés. tout. Le fusible principal a grillé. ● Remplacez le fusible.
-
Page 22: Spécifications Du Produit
Edison Star E6 Spécifications du produit Modèle : Showtec Edison Star E6 Tension d’entrée : 230°V C.A., 50°Hz Consommation : 130 W Fusible : T2AL / 250 V Dimensions : 276 x 270 x 141 mm (l x L x H) -
Page 23: Dimensions
Edison Star E6 Dimensions Code commande : 30748... -
Page 24: Remarques
Edison Star E6 Remarques Code commande : 30748... - Page 25 Edison Star E6 Code commande : 30748...
- Page 26 ©2019 Showtec...
