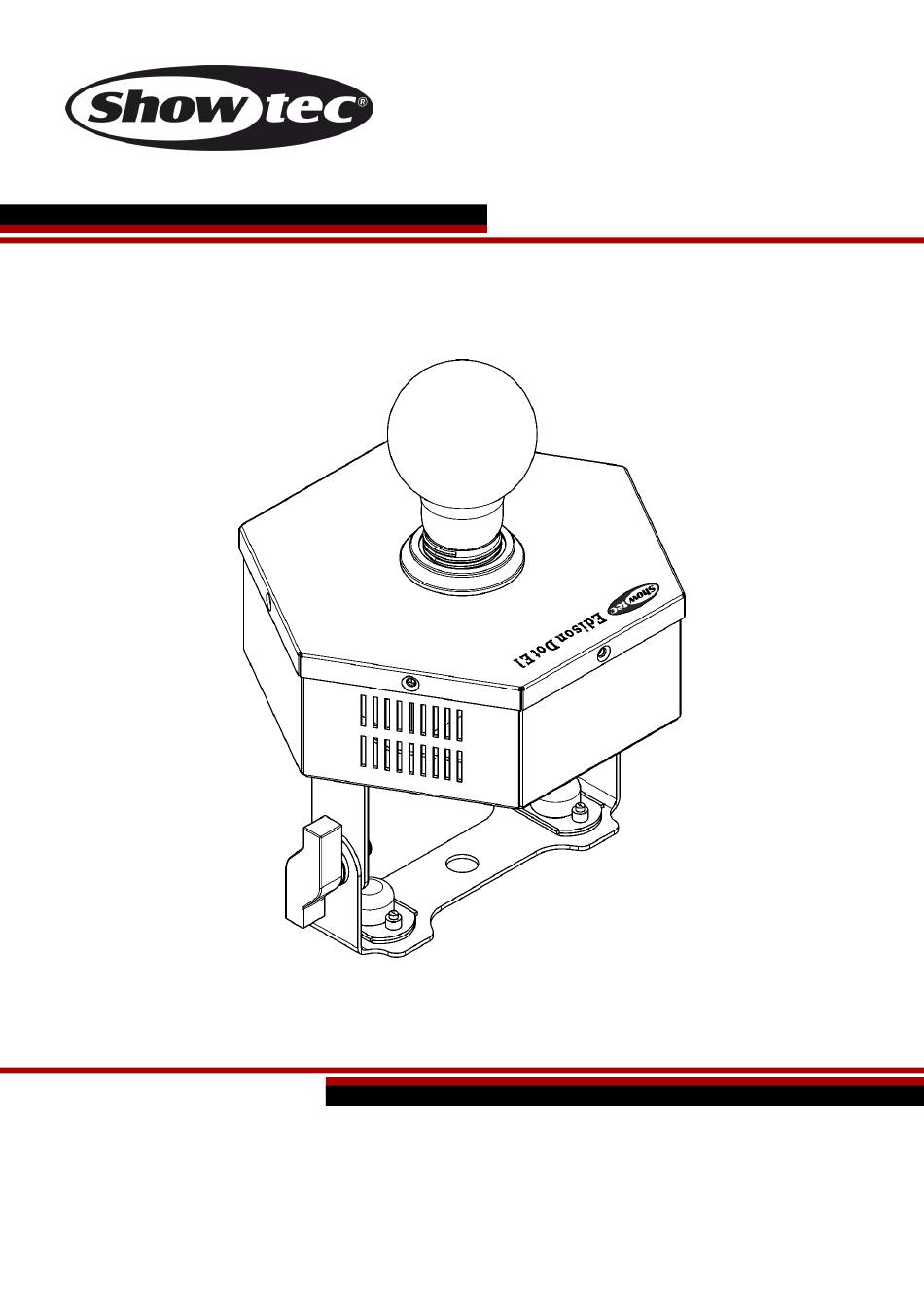

- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Edison Dot E1 Code commande : 30747 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
- Page 2 Edison Dot E1 Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description du système ..............................7 Partie avant ................................... 7 Partie arrière ................................... 8 Installation ...................................
- Page 3 S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Showtec Edison Dot E1 ● Câble d’alimentation professionnel (1,3 m) ●...
- Page 4 Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
- Page 5 Edison Dot E1 ● Les réparations, maintenances et branchements électriques doivent être effectués par un technicien qualifié. ● GARANTIE : d’un (1) an à compter de la date d’achat. Conditions d’utilisation ● Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes.
- Page 6 Edison Dot E1 L’Edison peut être placé sur n’importe quelle structure à l’aide des supports rapides et d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur.
- Page 7 Edison Dot E1 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés.
- Page 8 Edison Dot E1 Description du système Caractéristiques L’Edison Dot E1 est un effet lumineux avec une grande puissance en sortie. Tension d’entrée : 230°V C.A., 50°Hz ● Consommation : 30 W ● Source lumineuse : 1 x ampoule LED (non incluse) ; N’utilisez que des ampoules LED à intensité...
- Page 9 15) Connexion de mise à la terre Installation Retirez tout le matériel d’emballage de l’Edison Dot E1. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté.
- Page 10 Edison Dot E1 Installation de la lampe Le Showtec Edison Dot E1 utilise les ampoules LED suivantes : 83260 – Ampoule à filament LED E27 (4 W) 83275 – Ampoule à filament LED BT180 (6 W) 83261 – Ampoule à filament LED E27 (5 W) 83276 –...
- Page 11 Edison Dot E1 Modes de contrôle 5 modes sont proposés : ● Automatique ● Manuel ● Contrôle sonore ● Maître / esclave. ● DMX-512 (1CH) Un Edison (auto et manuel) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air...
- Page 12 Edison Dot E1 Plusieurs Edison (contrôle DMX) 01) Fixez l’effet lumineux à une structure solide ou posez-le sur le sol. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air 02) Utilisez toujours un câble de sécurité (code de produit 70140 / 70141).
- Page 13 Edison Dot E1 Connexion de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console de contrôle DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave.
- Page 14 Edison Dot E1 L’Edison Dot E1 peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de commande A) Écran LCD B) Bouton MENU C) Bouton UP (défilement vers le haut) D) Bouton DOWN (défilement vers le bas) E) Bouton ENTER Schéma 6...
- Page 15 Edison Dot E1 Une fois que vous avez appuyé sur ce bouton, l’écran s’allume. Vue d’ensemble Options du menu principal Au démarrage, l’appareil affiche la version actuelle du logiciel Après 10 secondes, l’écran affiche le menu principal. Mode de fonctionnement Dysfonctionnement du mode DMX Réinitialisation...
- Page 16 Edison Dot E1 1.1. Mode DMX Ce menu permet de contrôler l’appareil avec une console de contrôle DMX. 1.2. Mode de contrôle sonore Dans ce menu, l'appareil réagira au rythme de la musique de fond. 01) Appuyez sur les boutons UP/DOWN pour choisir l’un des 16 programmes de contrôle sonore.
- Page 17 04) Les fils d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. L’Edison Dot E1 ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter.
- Page 18 04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil. 05) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas l’Edison Dot E1, cela pourrait abîmer l’unité et annuler la garantie.
- Page 19 Edison Dot E1 Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. ● Vérifiez que l’appareil est allumé et que les appareils ne câbles sont correctement branchés. fonctionnent pas du Le fusible principal a grillé. ● Remplacez le fusible.
- Page 20 Edison Dot E1 Spécifications du produit Modèle : Showtec Edison Dot E1 Tension d’entrée : 230°V C.A., 50°Hz Consommation : 30 W Fusible : T1AL / 250 V Dimensions : 185 x 160 x 168 mm (l x L x H)
- Page 21 Edison Dot E1 Dimensions Code commande : 30747...
- Page 22 Edison Dot E1 Remarques Code commande : 30747...
- Page 23 Edison Dot E1 Code commande : 30747...
- Page 24 Edison Dot E1 Code commande : 30747...
