i n sTRuCTiOn s DE MOnTaG E

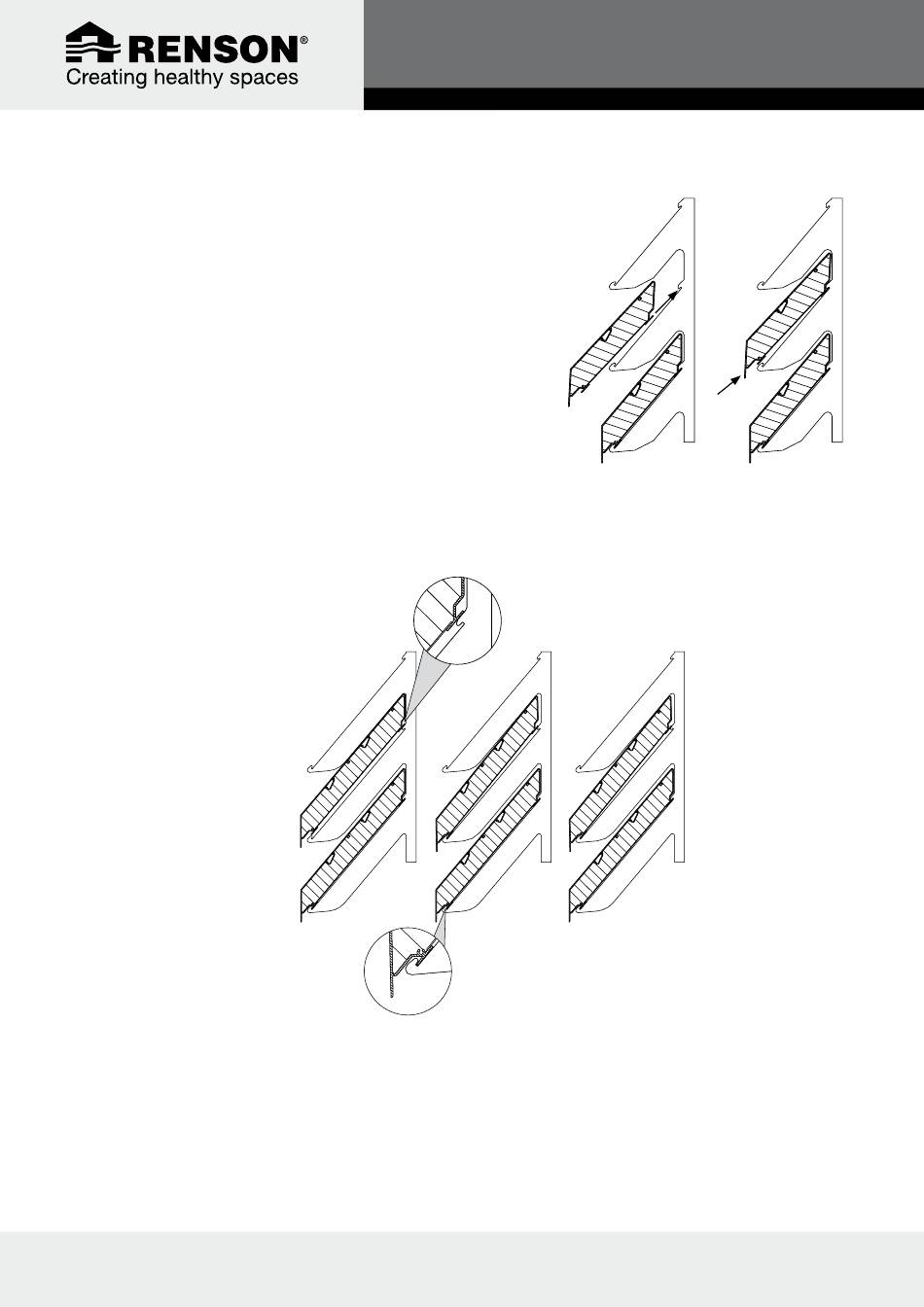

Pour la version L.150aCs.01 (en 2 parties) :
• Clippez d'abord la lame dans la dent du clip à l'arrière (1)
• Repoussez ensuite le nez vers l'arrière jusqu'à ce que la lame
se clique dans le clip (2)
Pour la version L.150aCL.01 (en 3 parties) :
• Posez la lame le plus loin et le plus haut possible à l'arrière du clip au-delà de la dent du clip (1)
• En revenant légèrement, vous pouvez maintenant passer la lame derrière la dent du clip (2)
• Poussez ensuite la face arrière de la lame vers le bas afin qu'elle se clique aussi à l'arrière dans le clip (3)
• Si vous le souhaitez, vous pouvez visser des déflecteurs d'extrémité au moyen de vis noyées DIN7982 ST3.9x25 (de préférence
après avoir clippé les lames).
• Remarque :
Il est parfois plus simple de visser les déflecteurs d'extrémité préalablement sur les lames.
Ceci n'est cependant possible que si les clips sont situés à au moins 200 mm de l'extrémité de la lame.
.
w w w
r e n s o n
(1)
.
e u
Linius
s u n P R OT E C Ti On - P R OJ E C Ts
(1)
(2)
(3)
9
TPD-LIN-06MI-007-20110525-FR
®
