i n sTRuCTiOn s DE MOnTaG E

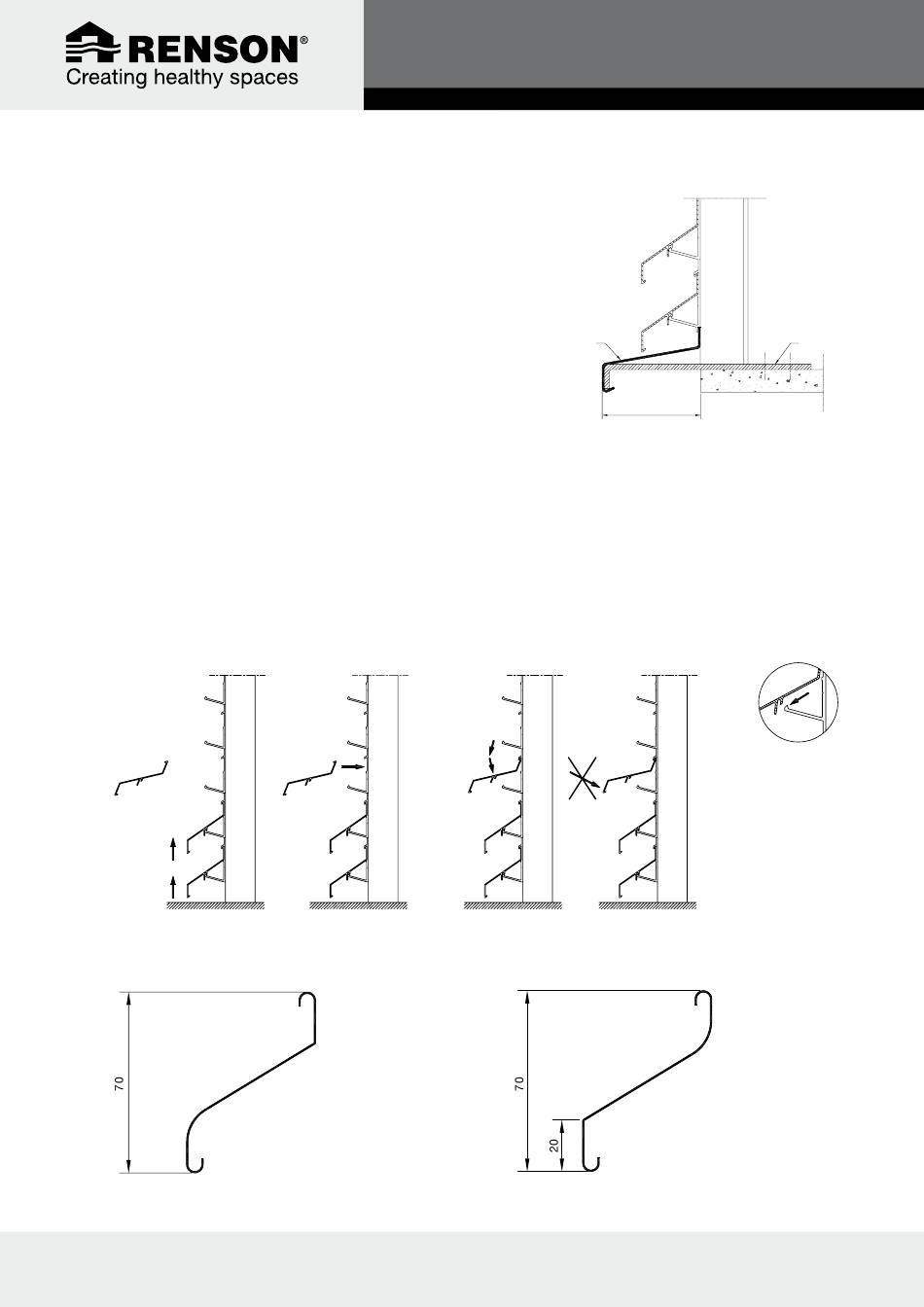

3.6 • Montage du profil de seuil LZ.4140 (option)
Le profil de seuil LZ.4140 sert à l'évacuation des eaux pluviales.
La fixation du profil de seuil s'effectue au moyen de dés de fixation LZ.4201,
espacés de 1200 mm maximum.
3.7 • Clipsage des lames dans les supports de lames
• Lames extrudées L.033, L.050, L.060, L.066, L.075, L.095 et L.120.
• Clipser d'abord les lames inférieures (1). De ce fait, la lame à fixer reste toujours bien accessible.
• Positionner d'abord le "dos" de la lame correctement en appuyant bien vers le haut dans le crochet prévu à cet effet (2).
• Ensuite, fixer la lame dans le support de lame en appuyant à l'endroit du pied support (3) de ce porteur sur la surface principale
de la lame jusqu'à ce que la lame se clipse de manière audible. Ce faisant, ne pas appuyer sur l'extrémité de la lame de manière
à ne pas déformer celle-ci (3b).
• Pour les lames en version brute, anodisée ou si la lame se clipse difficilement, enduire le pied support de graisse afin de faciliter
le clipsage de la lame (4).
(1)
• Lames laminées L.065aL, -GL ou -sTs.
Celles-ci peuvent être clipsées de deux manières dans le support de lame :
• avec le côté rond en avant (M1)
.
w w w
r e n s o n
(2)
.
e u
Linius
s u n P R OT E C Ti On - P R OJ E C Ts
LZ.4140
(3)
• avec le bord coupant en avant (M2)
7
TPD-LIN-06MI-005-20110525-FR
®
LZ.4201
95
(3b)
(4)
