Manuels Connexes pour thomann Wind Up 85 kg TUV
Sommaire des Matières pour thomann Wind Up 85 kg TUV

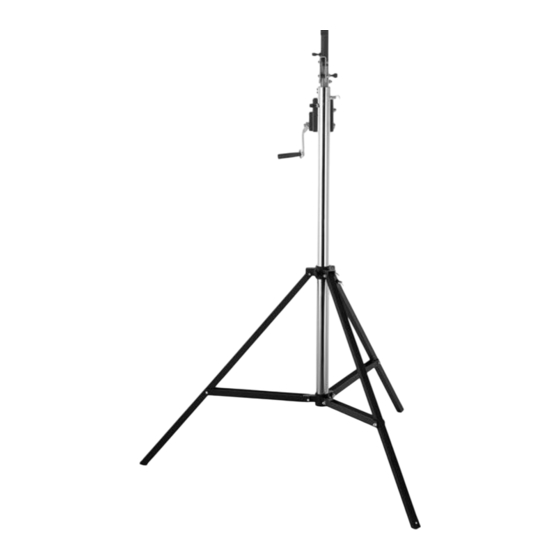

- Page 1 Wind Up 85 kg TÜV pied d'éclairage...
- Page 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Internet : www.thomann.de 24.01.2022, ID : 262255...
- Page 3 Table des matières Table des matières Remarques générales..........................4 1.1 Informations complémentaires..................... 5 1.2 Conventions typographiques......................6 1.3 Symboles et mots-indicateurs....................... 7 Consignes de sécurité..........................9 Performances............................11 Utilisation..............................12 Données techniques..........................19 Déclaration de conformité UE......................20 Protection de l’environnement......................22 Wind Up 85 kg TÜV pied d'éclairage...
- Page 4 à l'acheteur. Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. Wind Up 85 kg TÜV pied d'éclairage...
- Page 5 Remarques générales 1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. Recherche par Utilisez dans la version électronique la fonction de recherche pour mot-clé...
- Page 6 Remarques générales 1.2 Conventions typographiques Cette notice d'utilisation utilise les conventions typographiques suivantes : Instructions Les différentes étapes d'une instruction sont numérotées consécutivement. Le résultat d'une étape est en retrait et mis en évidence par une flèche. Exemple : Allumez l’appareil. Appuyez sur [AUTO].
- Page 7 Remarques générales 1.3 Symboles et mots-indicateurs Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.
- Page 8 Remarques générales Symbole d'avertissement Type de danger Avertissement : emplacement dangereux. Wind Up 85 kg TÜV pied d'éclairage...
- Page 9 Consignes de sécurité Consignes de sécurité Utilisation conforme Ce pied d'éclairage sert à la fixation stable et l'installation réglable en hauteur de projecteurs. Utilisez le produit uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels.
- Page 10 Consignes de sécurité ATTENTION ! Risque de basculement en cas de transport sous charge Si vous déplacez le pied sans avoir démonté l'appareil fixé, le pied peut basculer et causer des blessures et des dommages matériels. Démontez l'appareil avant de déplacer le pied. ATTENTION ! Risque de basculement sur un sol inapproprié...
- Page 11 Performances Performances Caractéristiques particulières du produit : Trépied à manivelle avec trois pieds Deux télescopes, extensibles par la manivelle Logement de 3/8 pouces (pour le montage des enceintes avec bride de 35 mm) Charge maximale : 85 kg Hauteur maximale : 4 m Barre transversale fournie Adaptateur de barre transversale en option : n°...
- Page 12 Utilisation Utilisation Sortez le produit de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. ATTENTION ! Risque de basculement en cas de transport sous charge Si vous déplacez le pied sans avoir démonté...
- Page 13 Utilisation ATTENTION ! Risque de basculement sur un sol inapproprié Lorsque le pied est placé sur une surface meuble ou non horizontale, il peut bas‐ culer et causer des blessures et des dommages matériels. Installez le pied seulement sur une surface plane et stable. ATTENTION ! Risque de basculement en cas de surcharge En cas de surcharge, le pied peut basculer et causer des blessures et des dom‐...
- Page 14 Utilisation REMARQUE ! Formation possible de taches Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut éventuel‐ lement réagir avec le revêtement du support et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le support et utilisez une sous-couche apropriée si nécessaire, p.ex.
- Page 15 Utilisation Mise en place & ö Wind Up 85 kg TÜV pied d'éclairage...
- Page 16 Utilisation Desserrez la vis de sécurité [1] du coulisseau. Retirez le goujon de sécurité [11] du tube principal [4] et dépliez les pieds du trépied [2] jusqu'à ce que le goujon de sécurité [11] s'enclenche dans la position souhaitée dans le tube principal [4]. Fixez le coulisseau dans cette position avec la vis de sécurité...
- Page 17 Utilisation Desserrez la vis de sécurité [7] au collier de serrage du tube principal [4]. Retirez le goujon de sécurité [12] du tube carré [8] et sortez le tube carré à l'aide de la manivelle [9] en la tournant dans le sens des aiguilles d'une montre jusqu'à ce que le goujon de sécu‐ rité...
- Page 18 Utilisation Démontage Desserrez la vis de sécurité [7] au collier de serrage du tube principal [4]. Retirez le goujon de sécurité [12] du tube carré [8] et manœuvrez le tube carré avec la manivelle [9] jusqu'en bas. Fixez le tube carré dans cette position avec la vis de sécurité [7]. Desserrez la vis de sécurité...
- Page 19 Données techniques Données techniques Hauteur min. 2,05 m Hauteur max. 4,00 m Type de logement Logement de 3/8 pouces; bride, Æ 35 mm Encombrement max. du trépied 1,50 m Charge max. (charge centrée) 85 kg Dimension de transport 1,75 m Poids 25 kg Dimensions barre transversale...
- Page 20 Déclaration de conformité UE Déclaration de conformité UE Name and address of Thomann GmbH manufacturer / EU-AR Hans-Thomann-Str. 1 96138 Burgebrach Germany THIS DECLARATION OF CONFORMITY IS ISSUED UNDER THE SOLE RESPONSIBILITY OF: Name and address of Thomann GmbH manufacturer Hans-Thomann-Str.
- Page 21 Déclaration de conformité UE Harmonised standards Safety of machinery EN 1005-3:2002 + A1:2008 EN 13157:2004 + A1:2009 EN ISO 12100:2010 SIGNED FOR AND ON BEHALF OF: Place and date of issue Burgebrach, 07 April 2021 Wind Up 85 kg TÜV pied d'éclairage...
- Page 22 Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des embal‐ lages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage.
- Page 24 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
