FR
Sécheur frigorifique
L'installation de type A est recommandée lorsque le compresseur fonctionne à un taux d'interruption
réduit et à une consommation totale égale au débit du compresseur.
L'installation de type B est recommandée lorsque la consommation d'air est généralement répétée avec
des valeurs coniques bien supérieures au débit du compresseur. La capacité du réservoir sous pression
doit être dimensionnée en fonction des éventuels besoins instantanés (pic de consommation).
9.3
•
Le sécheur d'air par réfrigération RDO est généralement livré sur une palette standard sur laquelle
il est vissé avec quatre vis.
•
Le sécheur d'air par réfrigération RDO peut être soulevé avec des chariots élévateurs.
•
Retirez les vis et la palette avant de positionner le sécheur à l'emplacement souhaité.
•
Le sécheur d'air par réfrigération doit être installé de manière à être protégé des intempéries.
•
Il est recommandé d'avoir 1 m d'espace autour du sécheur. Cette mesure facilite la maintenance.
•
Assurez-vous que le sécheur est protégé contre les vibrations et l'usure mécanique.
•
Le sécheur doit reposer fermement sur une base horizontale. L'inclinaison de l'unité ne doit pas
dépasser ± 3 °. La meilleure façon d'atteindre ces conditions est de fixer le sécheur avec des vis
sur une base horizontale à travers les ouvertures appropriées sur la base. Si le sécheur n'est pas
installé correctement, il peut y avoir un mauvais fonctionnement. La fixation du sécheur avec des
vis n'est pas obligatoire.
•

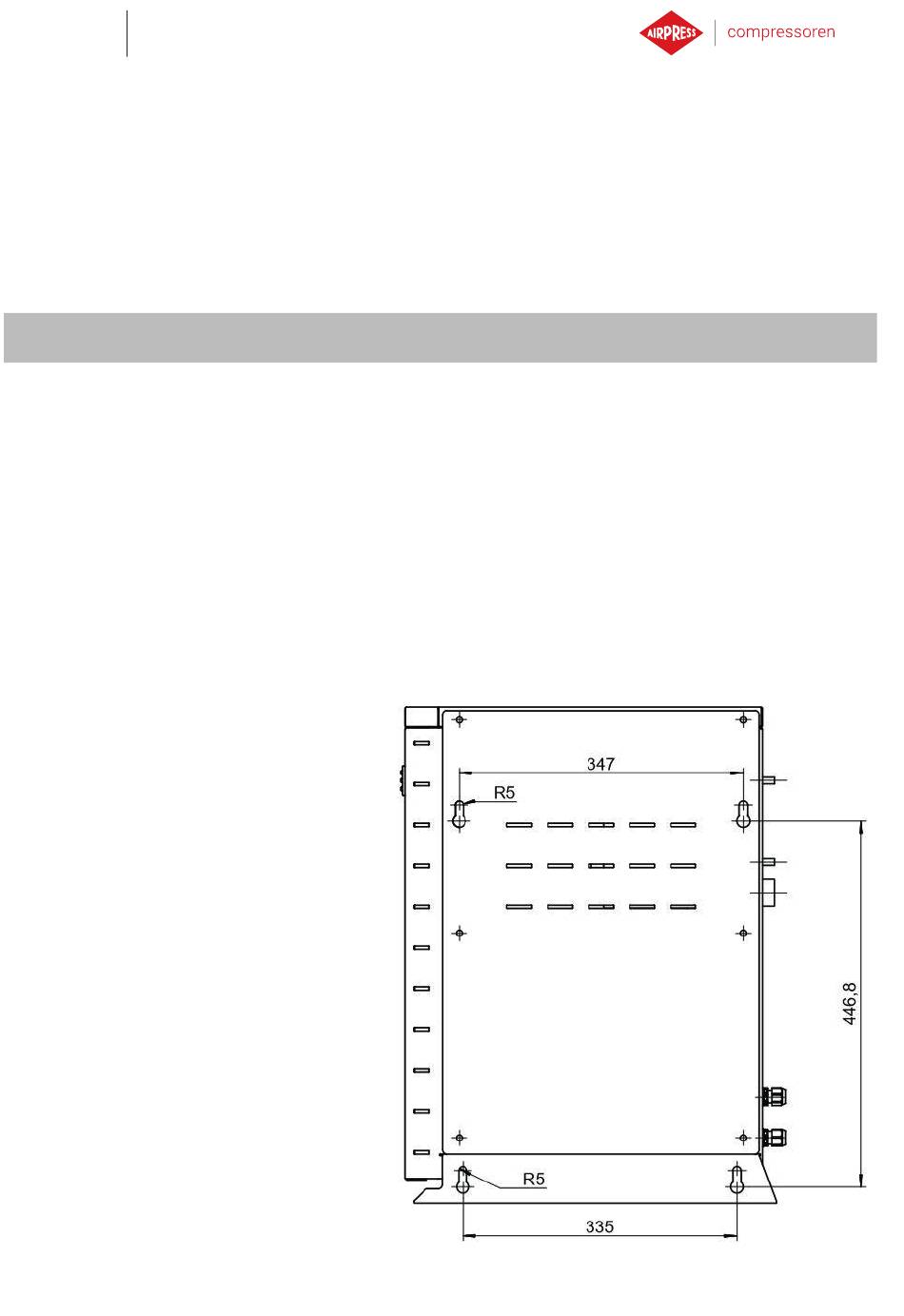

Les modèles de sécheurs RDO 20-
235 peuvent être fixés au mur avec
des vis murales - la position des trous
dans l'illustration est indiquée (taille
maximale M8).
•
Les raccords de tuyauterie pour l'air
comprimé à l'avant et à l'arrière du
sécheur doivent être équipés de
vannes appropriées qui permettent
l'installation ou le retrait du sécheur
du système.
•
Installez un filtre coalescent super fin
côté entrée et un préfiltre côté sortie
(ne s'applique que si le sécheur n'a
pas de filtre intégré).
•
Vérifier que l'air est correctement
traité avant le sécheur (refroidisseur,
séparateur
cyclonique,
séparateurs de condensats ...).
PROCÉDURE D'INSTALLATION
filtres,
20
