Sécheur frigorifique
4.
Le sécheur frigorifique est conçu pour éliminer
l'humidité de l'air entrant afin d'atteindre le point
de rosée souhaité à la sortie. Tous les sécheurs
d'air décrits ci-dessus fonctionnent selon le
Circuit d'air: De l'air chaud et saturé d'humidité pénètre dans l'échangeur de chaleur 3 en 1. L'air passe
ensuite à travers l'évaporateur, également appelé échangeur de chaleur air/réfrigérant. La température
de l'air est réduite à environ 2 °C, ce qui provoque la condensation de la vapeur d'eau. Le liquide est
fusionné en plus grosses gouttelettes et collecté dans un séparateur, d'où l'évacuation des condensats
le retire du système. L'air frais sans eau liquide est renvoyé à travers l'échangeur de chaleur air/air, où il
est chauffé pour atteindre une température environ 5 °C inférieure à l'air entrant.
Circuit frigorifique: Le réfrigérant entre dans le compresseur puis entre dans le condenseur à haute
pression, où il transfère la chaleur à l'air ambiant et se condense. Le liquide passe ensuite à travers
le tube capillaire où sa pression, et par conséquent la temperature, diminue. À basse pression, le ré-
frigérant liquide entre dans l'échangeur de chaleur où il reçoit la chaleur de l'air comprimé d'entrée et
provoque l'évaporation du réfrigérant. Le réfrigérant gazeux à basse pression retourne au compresseur,
qui le comprime et recommence le cycle. Pendant les périodes de charge d'air comprimé réduite, l'ex-
cès de réfrigérant passe automatiquement à travers la soupape de dérivation des gaz chauds vers le
compresseur.
* Pour plus d'informations, contactez votre fournisseur.
FONCTIONNEMENT
même principe. Ce fonctionnement peut être
divisé en deux circuits principaux: circuit d'air et

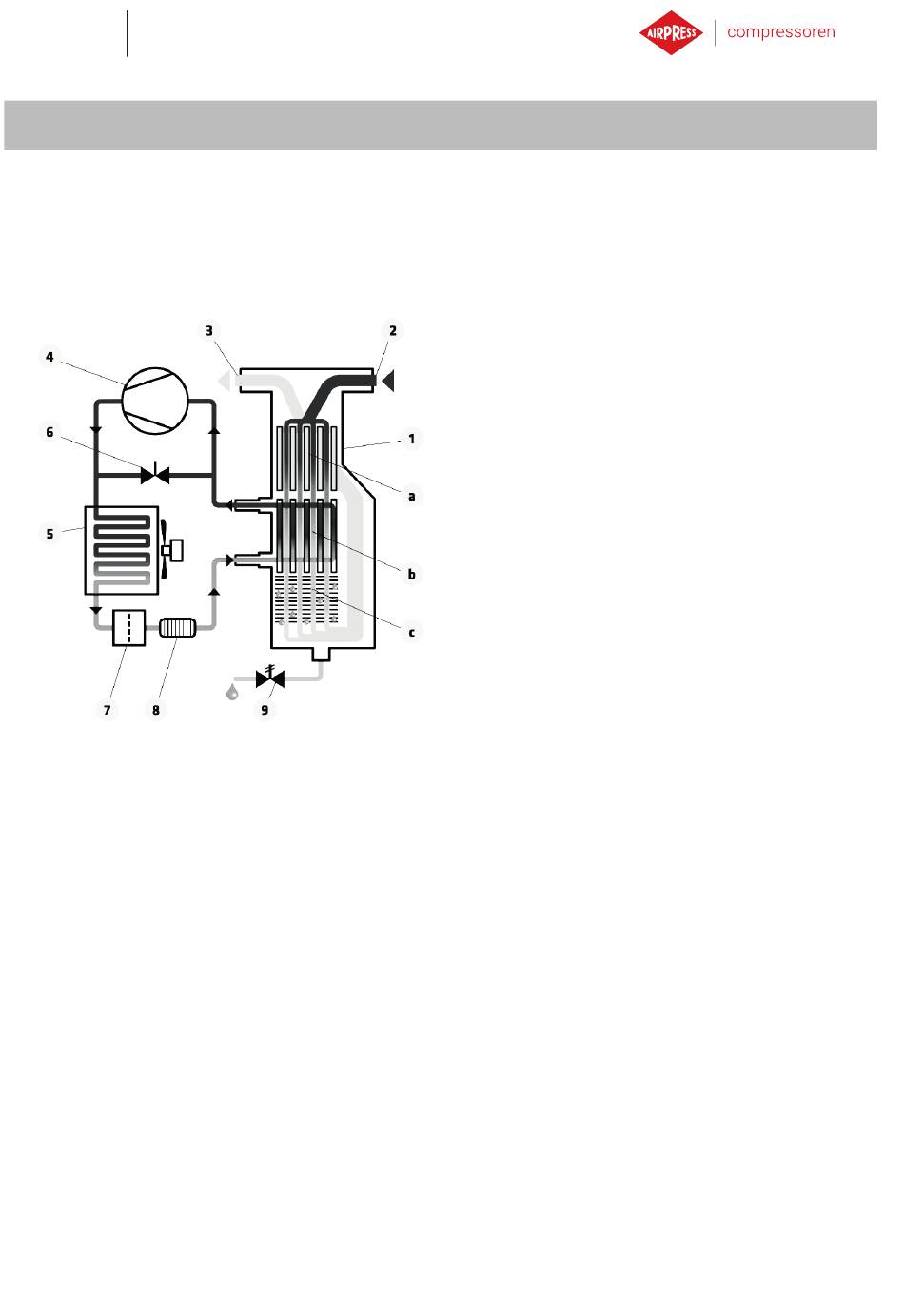

1. Échangeur de chaleur 3en1
a) Échangeur de chaleur air/air
b) Échangeur de chaleur air/liquide de refroidissement
c) Séparateur
2 Entrée d'air comprimé
3 Sortie d'air comprimé
4 Compresseur
5 Condensateur
6 Vanne de dérivation de gaz chaud
7 Filtre
8 Tube capillaire
9 Purgeur de condensat
