FR
Sécheur frigorifique
5.5
VANNE DE DÉRIVATION DE GAZ CHAUD
Cette vanne injecte une partie des gaz chauds
(prélevés à la sortie du compresseur) dans le
tube entre l'évaporateur et le côté aspiration du
compresseur, maintenant ainsi une température/
pression constante de l'évaporateur à environ +2
°C. Cette injection empêche la formation de glace
dans l'évaporateur du sécheur, dans toutes les
conditions de charge.

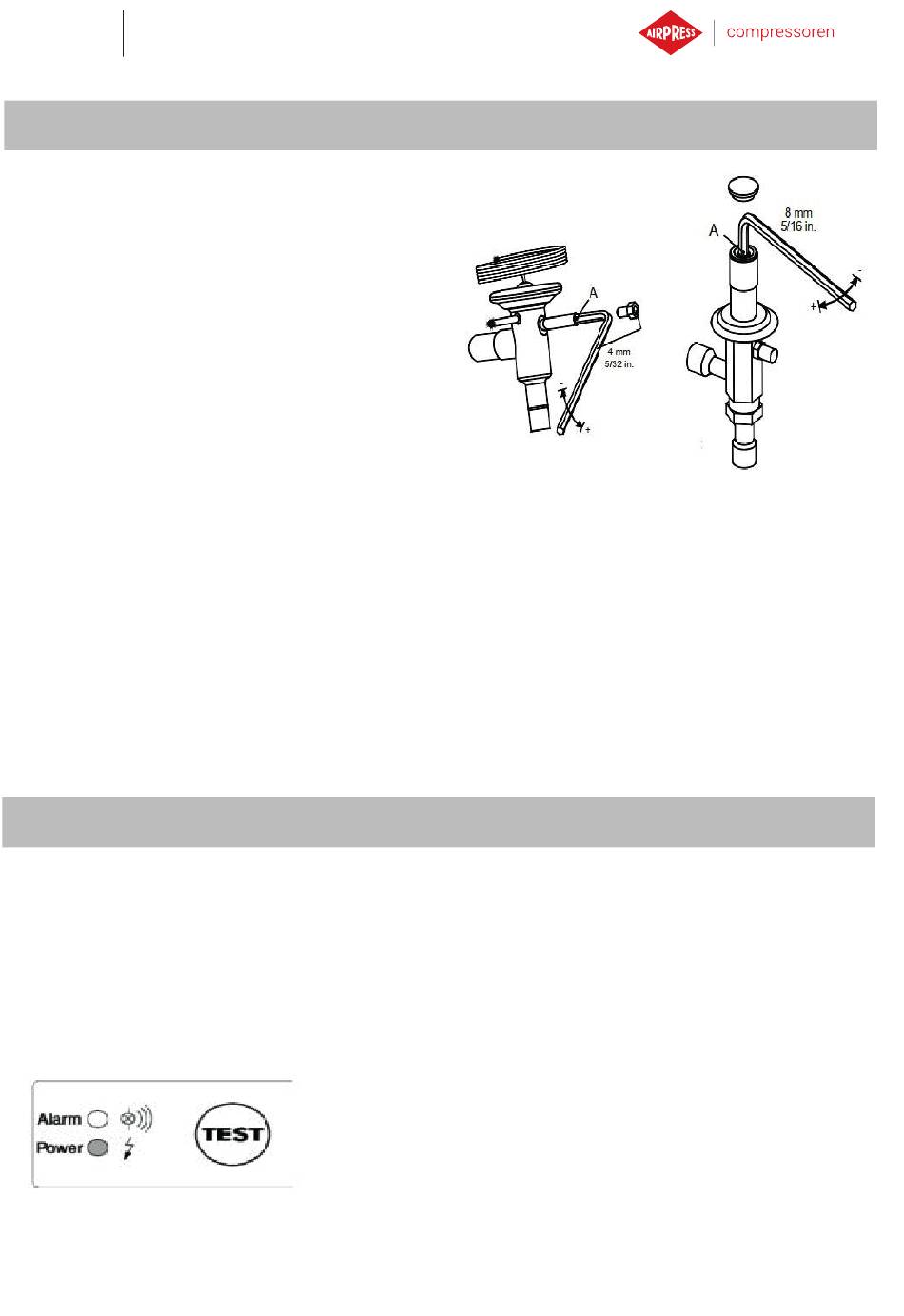

RÉGLAGE
La vanne de dérivation des gaz chauds est réglée en
usine pendant la phase de test. En règle générale,
aucun paramètre supplémentaire n'est nécessaire,
mais si une intervention est requise, un technician
frigoriste expérimenté devrait le faire.
La vis doit être ajustée sans charge sur le sécheur.
Tournez la vis jusqu'à ce que la valeur suivante soit
atteinte:
Hot gas setting: R134.a pressure 2.0 barg (±0.1 bar)
5.6
PURGEUR ÉLECTRONIQUE DE CONDENSAT
Ce purgeur est équipé d'un collecteur de condensat dans lequel un capteur capacitif contrôle en
permanence le niveau de liquide. Dès que le collecteur est plein, le capteur envoie un signal à
l'électronique et une vanne à membrane s'ouvre pour évacuer le condensat. Pour évacuer la totalité du
condensat, le temps d'ouverture de l'électrovanne à membrane est adapté à chaque rejet. Aucun filtre
n'est monté. Aucun réglage supplémentaire n'est nécessaire.
Carte électronique
LED d'alimentation allumé : le purgeur est prêt à fonctionner
LED d'alarme : l'évaluation des condensats est en état d'alarme
Bouton TEST : test de purge (appuyer pendant 2 secondes)
Figuur 3: Bypassklep
15
